Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock HG 44e/475-4 S

Технические данные компрессора BOCK HG 44e/475-4 S

)	Допуск (± 10%) относительно среднего значения диапазонов напряжения. Другие напряжения и ток по запросу Все данные основаны на среднеквадратичном значании напряжения PW = раздельные обмотки, электродвигатель с раздельным пуском обмоток  (не требуется разгрузка пуска)  Варианты подключений Y/D по запросу
2)	- Значение макс. потребляемой мощности действительно для исправной питаюещей сети. - Учитывайте макс. рабочий ток и макс. потребляемую мощность для подбора контакторов, кабелей и автоматов защиты. Автоматы защиты: категория применения AC3. - При работе с EFC (возможно с опредленными моделями компрессоров) значения макс. потребляемой мощности и макс. потребляемого тока могут быть выше.
3)	LP = низкое давление HP = высокое давление

Объём поставки

Полугерметичный 4-х цилиндровый поршневой компрессор с электродвигателем Единый корпус

Mасляный насос

Защита обмоток электродвигателя PTC датчиками, подключенными к блоку INT69 G

Возможность подключения регуляторов уровня масла ESK, AC+R или CARLY

Возможность подключения регуляторов уровня масла Traxoil 1)

Возможность подключения дифференциального реле контроля смазки MP54

Заправка масла:  HG: FUCHS Reniso SP 46  HGX: FUCHS Reniso Triton SE 56

Смотровое стекло

Декомпрессионный клапан

Всасывающий и нагнетательный клапаны

Заправка инертным газом

4 виброопоры в упаковке

Аксессуары

Разгрузка пуска с помощью плавного пуска ESS (Electronic Soft Start), 400В - 3ф - 50/60Гц, IP20 (клеммы IP00) для установки в щите управления  2)

Регулятор производительности 230В - 1ф - 50/60Гц, IP65 ступени производительности 50%

Крышка цилиндров подготовлена для регулятора производительности

ТЭН подогрева 230В - 1ф - 50/60Вт, 160 Вт

Дифференциальное реле контроля смазки MP54 230В - 1ф - 50/60Гц, IP21 2)

Дифференциальное реле контроля смазки DELTA-P II 220-240В - 1ф - 50/60 Hz  3)

Масляный сервисный вентиль

Защитный термостат на компрессор 2x возможно

Датчик температуры масла  2)

INT69 G Diagnose 115-230В AC, 50/60Гц, IP00 (вместо INT69 G)

DP-Modbus Gateway 115-230В AC, 50/60Гц, IP00 вкл. кабель для подключения 2)

USB кабель для подключения к INT69 G Diagnose 2)

Modbus-LAN Gateway 230В AC, 50/60Гц, IP00 2)

Присоедиение нагнетального и всасывающего клапанов под сварку (по запросу)

Промежуточный фланец для установки нагнетательного клапана в направлении влево или вправо относительно оси коленвала

Дополнительный вентилятор обдува 230В Δ / 400В Y (± 10%) - 3ф - 50Гц, 120Вт, 230-265В Δ / 400-460В Y (± 10%) - 3ф - 60Гц, 190Вт, IP54 2)

Фланец подготовлен для подключение дифференциального реле контроля смазки DELTA-P II

Электродвигатель другого напряжения и частоты (по запросу)

1)	Возможно только с использованием дополнительного адаптера
2)	В отдельная упаковке
3)	Комплект вспомогательного оборудования (вворачиваемая деталь установлена)

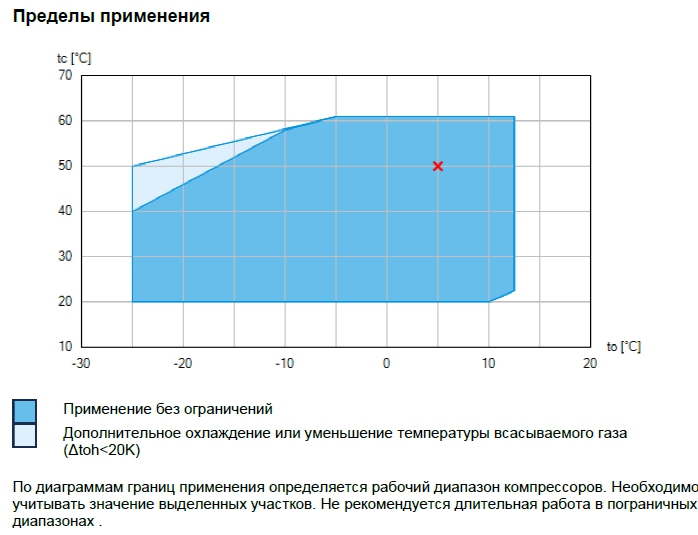

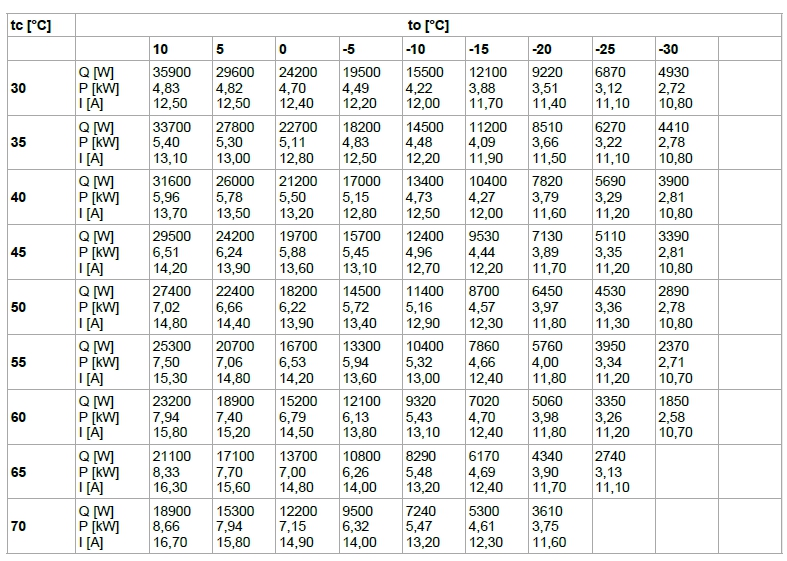

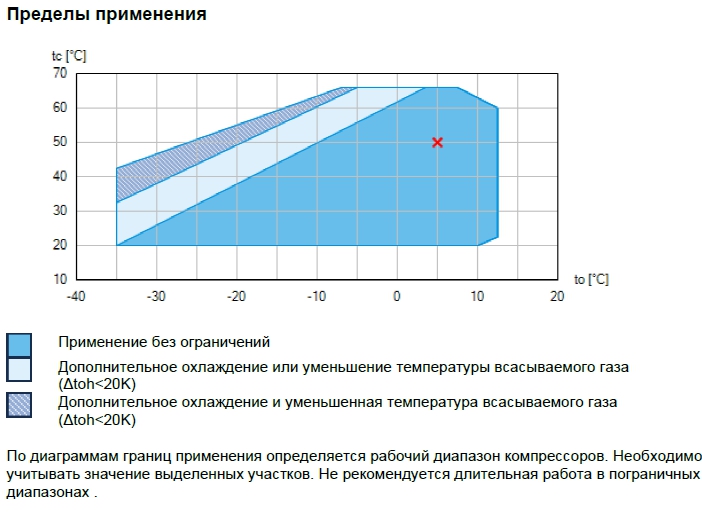

Эксплуатационные характеристики хладагент R134a

Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 3,50 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 13,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 22,40 kW
Холодопроизв. испарителя 22,40 kW
Потребляемая мощность 6,66 kW
Потребляемый ток (400 V) 14,40 A
Коэффициент (СОР/EER) 3,36
Производительность конденсатора 29,10 kW
Массовый расход 0,157 kg/s
Температура в конце сжатия 78,8 °C 1)

Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на
значениях точек росы.

Примечания 1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными значениями.

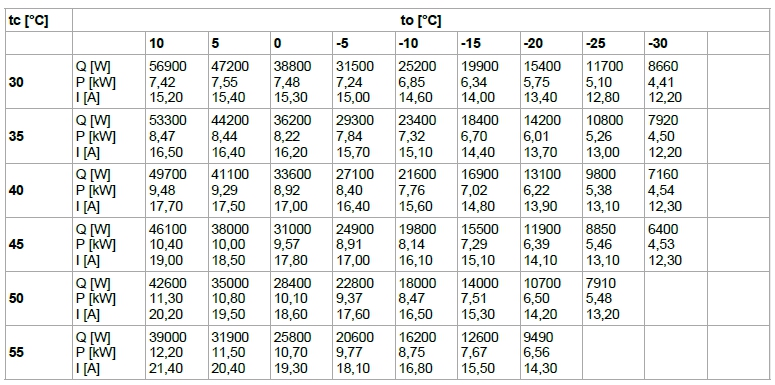

o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

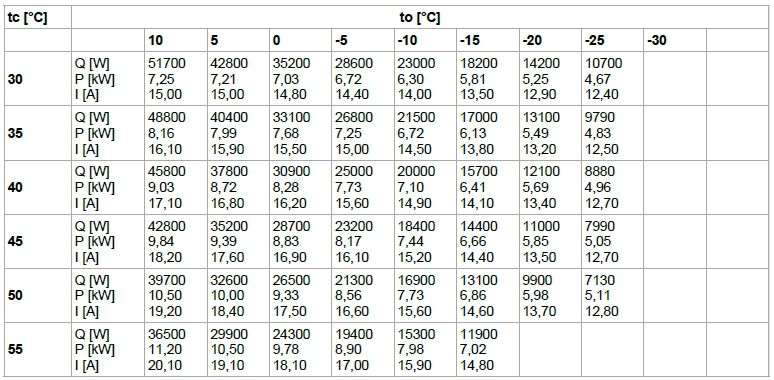

Эксплуатационные характеристики хладагент R22

Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 5,84 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,42 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 35,90 kW
Холодопроизв. испарителя 35,90 kW
Потребляемая мощность 10,40 kW
Потребляемый ток (400 V) 19,00 A
Коэффициент (СОР/EER) 3,43
Производительность конденсатора 46,30 kW
Массовый расход 0,231 kg/s
Температура в конце сжатия 98,4 °C 1)

Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на
значениях точек росы.

 Примечания
1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными
значениями

o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

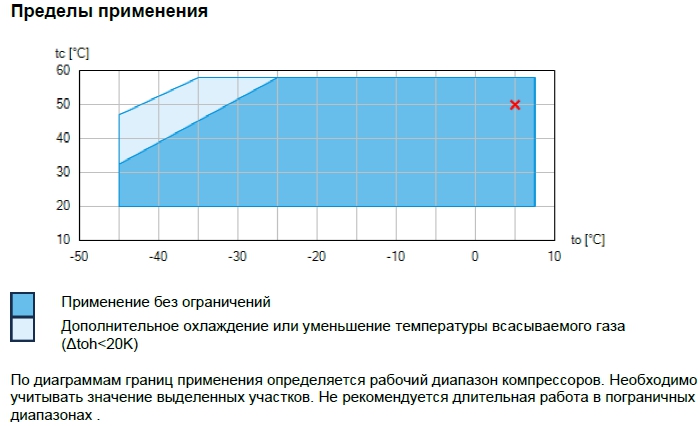

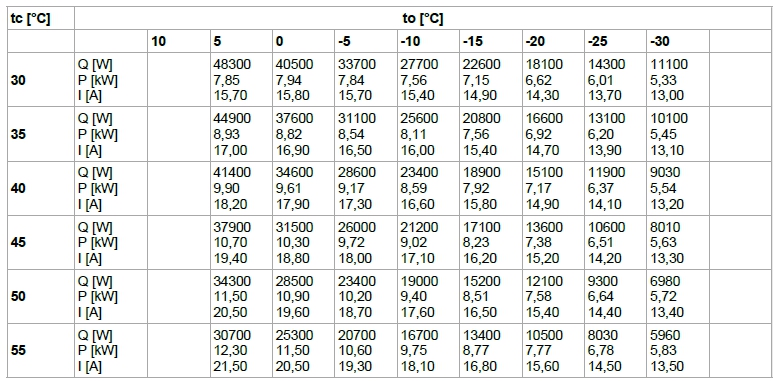

Эксплуатационные характеристики хладагент R404A, R507

Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 7,06 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,98 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 34,30 kW
Холодопроизв. испарителя 34,30 kW
Потребляемая мощность 11,50 kW
Потребляемый ток (400 V) 20,50 A
Коэффициент (СОР/EER) 2,97
Производительность конденсатора 45,90 kW
Массовый расход 0,323 kg/s
Температура в конце сжатия 76,1 °C 1)

Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на
значениях точек росы.
Примечания
1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными
значениями.


o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

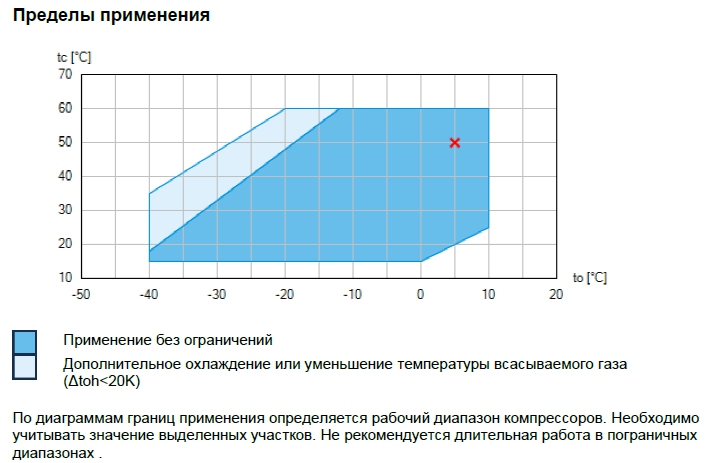

Эксплуатационные характеристики хладагент R407C

Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 5,47 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,85 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 32,60 kW
Холодопроизв. испарителя 32,60 kW
Потребляемая мощность 10,00 kW
Потребляемый ток (400 V) 18,40 A
Коэффициент (СОР/EER) 3,25
Производительность конденсатора 42,60 kW
Массовый расход 0,208 kg/s
Температура в конце сжатия 88,8 °C 1)

Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на
значениях точек росы.

Примечания
1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными
значениями.

o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

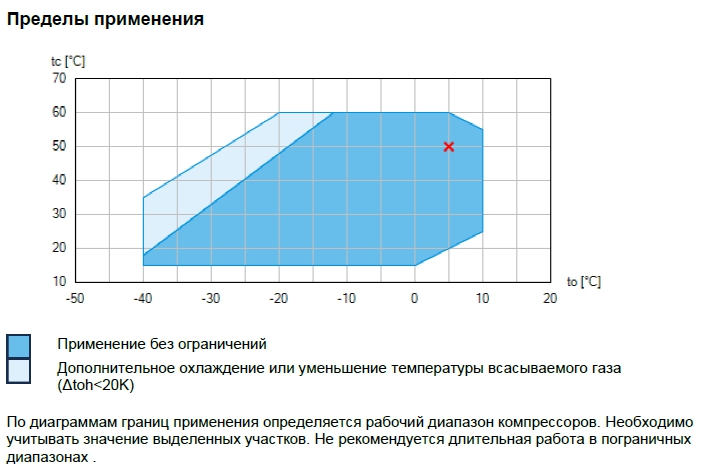

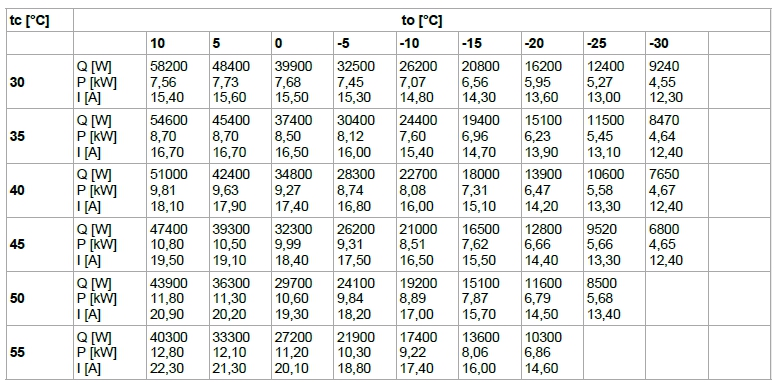

Эксплуатационные характеристики хладагент R407F

Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 6,17 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 36,30 kW
Холодопроизв. испарителя 36,30 kW
Потребляемая мощность 11,30 kW
Потребляемый ток (400 V) 20,20 A
Коэффициент (СОР/EER) 3,20
Производительность конденсатора 47,70 kW
Массовый расход 0,225 kg/s
Температура в конце сжатия 90,1 °C 1)

Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на
значениях точек росы.

Примечания
1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными
значениями.



o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

Эксплуатационные характеристики хладагент R407A

Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 5,90 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 21,11 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 35,00 kW
Холодопроизв. испарителя 35,00 kW
Потребляемая мощность 10,80 kW
Потребляемый ток (400 V) 19,50 A
Коэффициент (СОР/EER) 3,22
Производительность конденсатора 45,80 kW
Массовый расход 0,245 kg/s
Температура в конце сжатия 85,7 °C 1)

Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на
значениях точек росы.

Примечания
1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными
значениям


o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток



Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG 44e/475-4 S

Размеры и подключения
SV	Запорный клапан на всасывании, труба ø 1)	35 mm - 1 3/8 "
DV	Запорный клапан на нагнетании, труба ø 1)	28 mm - 1 1/8 "
A	Подключение на всывании, неблокируемое	1/8 " NPTF
A1	Подключение на всывании, блокируемое	7/16 " UNF
A2	Подключение на всывании, неблокируемое	1/8 " NPTF
B	Подключение на нагнетании, неблокируемое	1/8 " NPTF
B1	Подключение на нагнетании, блокируемое	7/16 " UNF
D	Подключение реле контроля масла LP	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Подключение манометра для измерения давления масла	1/8 " NPTF
F	Слив масла	1/4 " NPTF
H	Пробка для заливки масла	M 22 x 1.5
J	Подогреватель масла в картере	Ø 15 mm
K	Смотровое стекло	3 x M 6
L	Подключение защитного термостата на нагнетании	1/8 " NPTF
O	Подключение регулятора уровня масла	3 x M 6
Q	Подключение датчика температуры масла	1/8" NPTF

1)	Присоединение под пайку
