Специалисты компании Фриготрейд имеют многолетний практический опыт проектирования и изготовление климатических камер для испытания различной продукции, при этом учитываются как производственные условия заказчика и массо-габаритные характеристики испытываемой им продукции, так и нормативные требования к теплотехническим испытаниям данного вида продукции.
Так, например, в соответствии со СНиП 23-02-2003 «Тепловая защита зданий» устанавливаются требования по температуре внутренних поверхностей теплоограждающих конструкций (пол, стены, потолок, двери, окна) как по самой поверхности, так и в зонах стыков этих конструкций между собой, т.е. в углах, зонах крепления оконных и дверных блоков. Температуры внутренних поверхностей указанных теплоограждающих конструкций должны быть не ниже температуры точки росы внутри ограждаемого помещения при расчетной для каждого региона температуре наружного воздуха в холодный период года. Для эксплуатируемых зданий с нормируемыми показателями микроклимата (температура воздуха 20-22°С и относительная влажность не более 55%) температура точки росы составляет 10,7°С. Чем ниже значение относительной влажности, тем больше может быть разница между температурой точки росы и температурой воздуха внутри помещения, а чем выше значение относительной влажности, тем выше температура точки росы и тем ближе она к температуре воздуха внутри помещения. В последнем случае требования теплотехническим свойствам ограждающих строительных конструкций должны быть строже, чтобы не допустить конденсации влаги внутри помещения. Выполнение этих требований невозможно без экспериментальной проверки теплотехнических характеристик ограждающих строительных конструкций в специальных климатических камерах.
Для испытаний каждого типа теплоограждающих конструкций разработан ряд стандартов, являющимися базовым руководством как при проектировании климатических камер, так и при разработке методики проведении испытаний того или иного образца теплоограждающей конструкции.
Ниже приведен ряд основных стандартов, используемых для проверки теплотехнических параметров теплоограждающих конструкций, указанных в энергетическом паспорте проектируемых и эксплуатируемых зданий и сооружений, а также проверке этих параметров при их энергоаудите:
ГОСТ Р56623-2015 «Контроль неразрушающий. Метод определения сопротивления теплопередаче ограждающих конструкций».
Испытания по этому стандарту испытывают ограждающие конструкции жилых, общественных, производственных и сельскохозяйственных сооружений: наружные стены, покрытия, чердачные перекрытия, перекрытия над проездами (арки в зданиях), стены холодных полов и подвалов, ворота и двери в наружных стенах, а также другие ограждающие конструкции, разделяющие помещения с различными температурно-влажностными условиями. Эти испытания проводят для определения термического сопротивления этих конструкций в условиях сезонной эксплуатации.
ГОСТ 26602.1-99 «Блоки оконные и дверные. Методы определения теплопередачи».
Испытания по данному стандарту предназначены для определения сопротивления теплопередаче оконных и дверных остекленных блоков, а также глухих дверных блоков.
ГОСТ Р54850-2011 «Окна мансардные и зенитные фонари. Метод определения сопротивления теплопередаче».
Этот стандарт используется при проведении испытаний для определения реальных потерь тепла через эти конструкции и проверки правильности проектных решений и их реализации в построенных зданиях и сооружениях. Стандарт распространяется на светопрозрачные конструкции – мансардные окна, зенитные фонари, выступающие над наружной поверхностью непрозрачных стен, а также покрытий, наносимых на светопрозрачные конструкции. Для этого стандарт предлагает метод определения их сопротивлений теплопередаче и коэффициента теплопередачи в климатической камере с помощью калориметра (приставной камеры).

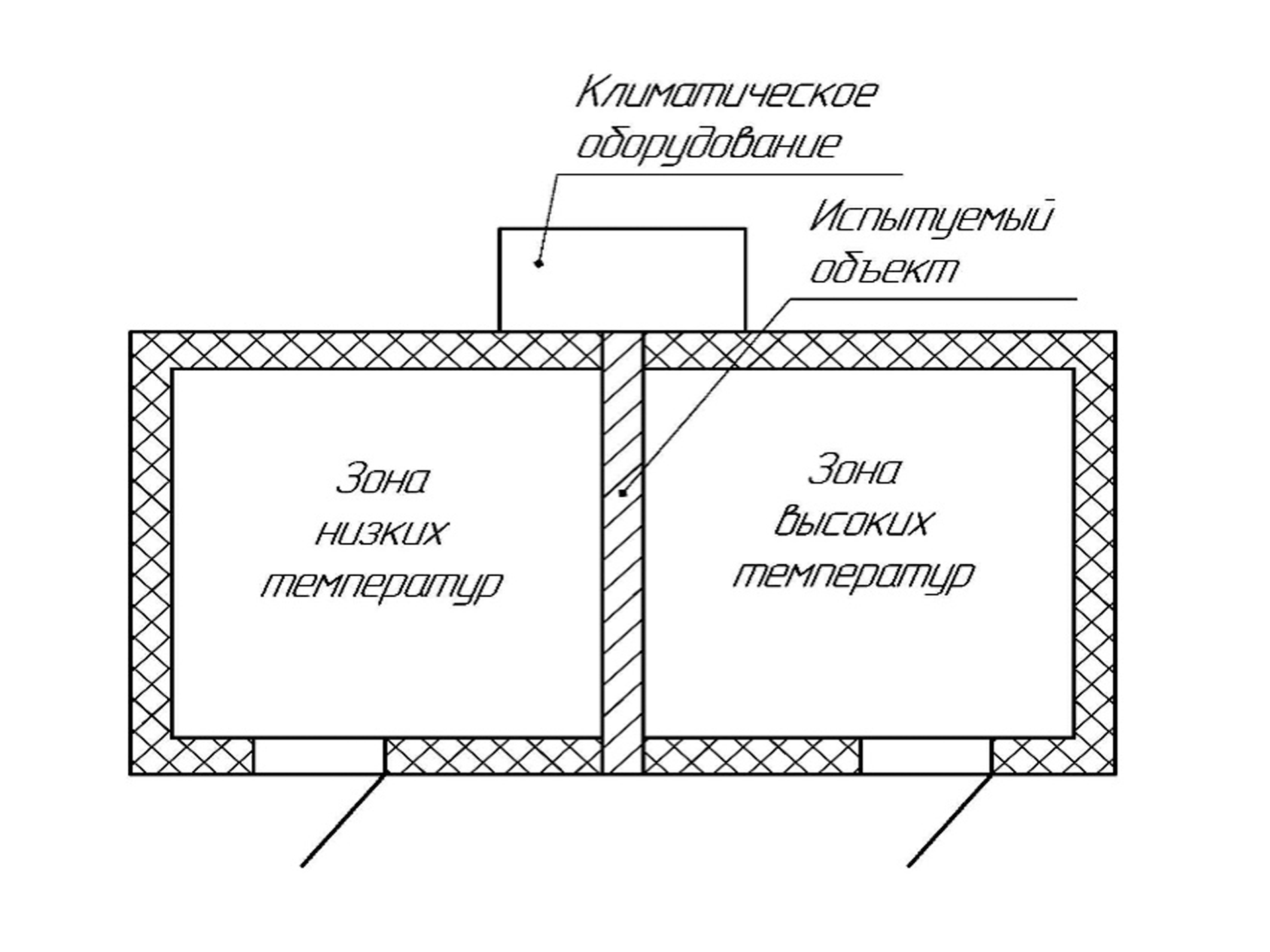

В климатических камерах для испытаний, разделенных на холодную и теплую рабочие зоны, проводят также испытания ограждающих конструкций для оценки напряжений и плоскостной деформации стеновых панелей при различной разности температур воздуха снаружи и внутри помещения. Климатические камеры для испытаний ограждающих конструкций используются производителями строительных материалов, оконных и дверных блоков для подтверждения качества продукции, аккредитованными лабораториями для проведения сертификационных испытаний, различными научно-исследовательскими институтами для изучения свойств и разработки перспективных более совершенных материалов. Общий вид такой камеры представлен на рис.1.
Сущность метода определения термического сопротивления теплоограждающих конструкций заключается в создании постоянного по времени перепада температур по обеим сторонам испытываемого образца, измерения температур воздуха и поверхностей участков образца, а также теплового потока, проходящего через образец при стационарных условиях испытаний и последующем вычислении значений термического сопротивления теплопередаче.
Для проведения таких испытаний используют:
-
климатическую камеру с перегородкой, разделяющей ее рабочий объем на теплую и холодную зоны, а в перегородке устанавливают испытываемый образец;
-
датчики температуры (термопары) с диапазоном измерений от -60°С до +50°С;
-
измерители теплового потока – тепломеры, градуированные в установленном порядке с диапазоном измерения плотности теплового потока до 250Вт/м²;
-
приставные калориметрические камеры, устанавливаемые в теплом отделении климатической камеры с примыканием к перегородке по периметру испытываемого образца.
Испытания всех теплоограждающих конструкций проводят в климатических камерах на образцах полной заводской готовности, изготовленных в соответствии с нормативной и технической документацией на это изделие.
Результатом проведения испытаний в климатических камерах является повышение тепловой защиты зданий и сооружений, закладываемой на всех этапах строительства – от проектирования до ввода объекта в эксплуатацию, что является основой энергосбережения в строительной отрасли.
Более полная информация по спроектированным, изготовленным и сданным в эксплуатацию климатическим испытательным камерам приведена на сайте фирмы Фриготрейд www.frigodesign.ru в разделе «Выполненные проекты – Испытательные климатические камеры».
Описание ряда камер опубликованы в следующих журналах:
-
Империя холода № 4, 2022, с.17-19 «Климатические камеры для теплотехнических испытаний строительных ограждающих конструкций» (климатическая камера Фригодизайн® для тепловых испытаний становых ограждающих конструкций в соответствии ГОСТ 56623-2015 (стены) и ГОСТ 26602.1-99 (оконные блоки и двери).
-
Империя холода № 4(109), 2021, с.28-29 «Климатические камеры компании Фриготрейд»(испытательный комплекс из двух крупногабаритных камер «тепло-холод-влага-скорость воздуха» для исследовательских и контрольных испытаний холодильного и нагревательного оборудования предприятий общественного питания»;
-
Империя холода № 2(107), 2021, с.34-36 «Климатическая камера для испытаний торгового холодильного оборудования» (крупногабаритная камера для испытаний торгового холодильного оборудования с выносным и встроенным холодильным агрегатом на соответствие требованиям ГОСТ 32560.2-2013 «Шкафы, прилавки и витрины холодильные торговые. Требования, методы и условия испытаний»;
-
Холодильная техника №11, 2017, с.13-15 «Специализированные российские климатические испытательные камеры» (камера «тепло-холод-влага» для испытаний керамического кирпича и керамических строительных блоков на морозостойкость в соответствии с ГОСТ 7025-91 (переиздание 2006) «Кирпич и камни керамические и силикатные. Методы определения водопоглощения, плотности и контроля морозостойкости»;
-
Империя холода №1 (82), 2017, с.36-37 «Испытательные климатические камеры Фригодизайн» (камеры для испытаний холодильных прилавков, витрин и холодильных и морозильных шкафов витринного типа, в том числе для уличной установки).
