Контейнерная система холодоснабжения технологического оборудования для подготовки попутного нефтяного газа, 2020 г.


В 2019 г одно из предприятий, изготавливающее технологическое оборудование для нефтегазовых месторождений, поставило перед ООО «Фриготрейд» задачу спроектировать и разработать конструкторскую и эксплуатационную документацию на систему холодоснабжения и насосный агрегат для мобильной сборно-разборной контейнерной установки подготовки попутного нефтяного газа производительностью 7000м³/ч, а также поставить все комплектующие, разработать и изготовить силовой шкаф и шкаф управления, провести пусконаладочные работы, обучить персонал контролю и техническому обслуживанию этой системы при ее эксплуатации.

Сложность и уникальность этого проекта заключалась в том, что оборудование нужно было скомпоновать и установить в сборно-разборном контейнере с габаритами 12м х 6,7м х 5м (ДхШхВ), который для обеспечения возможности дальнейшей транспортировки на месторождение состоял из четырех сопряженных частей. Поэтому большинство трубопроводов были снабжены разъемными фланцевыми соединениями.

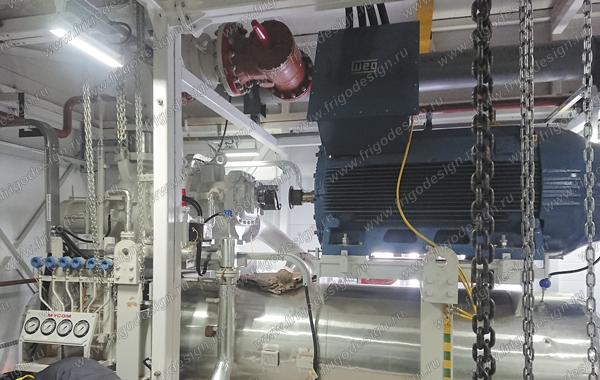

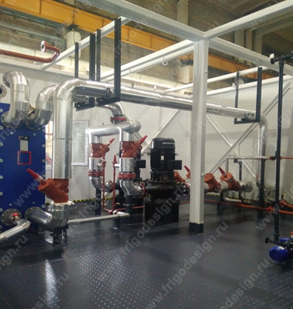

Компрессорный агрегат Mycom в блочно-модульном контейнере от ТМ ФригодизайнНасосная станция внутри сборно-разборного мобильного контейнера Фригодизайн ТМ

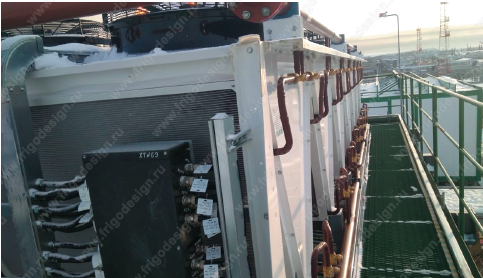

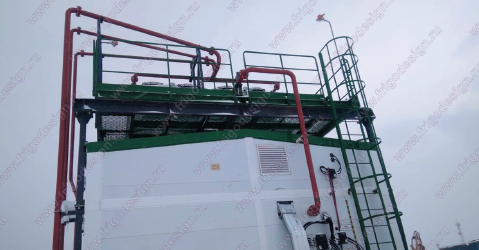

Нагнетательные трубопроводы системы холодоснабжения от ТМ ФригодизайнВоздушные конденсаторы на крыше сборно-разборного мобильного контейнера (температура окружающего воздуха в момент съемки -47°С) от ТМ Фригодизайн

В контейнере были установлены система холодоснабжения на винтовом открытом компрессоре MYCOM с отдельно стоящим пластинчатым разборным испарителем, насосная станция с двумя мембранными баками по 200 л каждый и одним накопительным баком объемом 8 м³, а также электрические шкафы. После сборки и необходимой проверки на предприятии заказчика контейнер был разобран на четыре части для дальнейшей транспортировки непосредственно к нефтяному месторождению.

На месторождении контейнер был снова собран, на его крыше были установлены два поставленных ООО «Фриготрейд» V-образных конденсатора воздушного охлаждения суммарной тепловой мощностью более 2 МВт после чего были заново соединены все трубопроводы установки. Наши специалисты, проверив герметичность системы холодоснабжения и насосной станции, заправили холодильную установку хладагентом, насосную станцию и накопительный бак хладоносителем «Норвей-60», провели пусконаладочные работы и запустили эту установку в эксплуатацию на одном из сибирских нефтяных месторождений. Система холодоснабжения работает при температуре окружающего воздуха в диапазоне от -55°С до +30°С.

Нашими специалистами разработано программное обеспечение для системы управления компрессором Майком и всем оборудованием холодоснабжения на базе PLC контролеров и панели управления Allen Bradley. Изготовлен шкаф управления с электроподогревом и вентиляцией внутреннего пространства. Внутри шкафа установлены источники бесперебойного питания, программируемые логические контроллеры и панель управления Allen Bradley. Также был изготовлен силовой электрический шкаф с вентиляцией внутреннего пространства.

С этим оборудованием заказчику передан полный комплект технической документации, разработанный «Фриготрейд», включая все гидравлические и электрические схемы, структурные схемы автоматизированной системы управления технологическим процессом (АСУТП), карты регистров ModBus RTU/Modbus TCP.

Подробнее:Мобильная холодильная установка подготовки попутного нефтяного газа на нефтяных месторождениях методом низкотемпературной конденсации

Статья от Фригодизайн в журнале Империя Холода "Холодильные агрегаты для подготовки попутного нефтяного газа"
