Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock HG 34e/380-4 S

фото холодильный компрессор Bock HG 34e/380-4 S

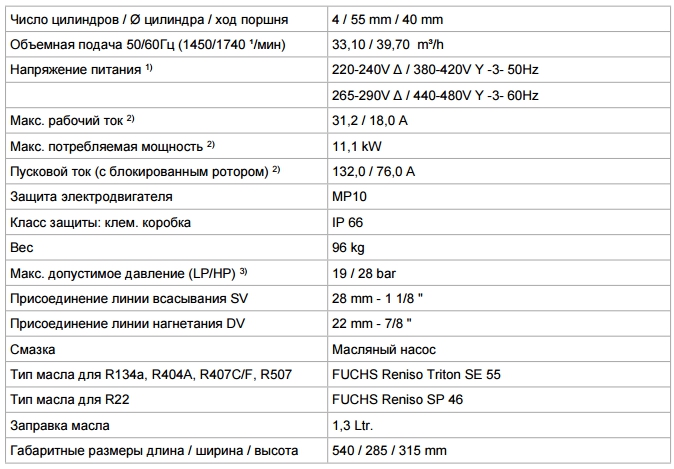

Технические данные компрессора BOCK HG 34e/380-4 S


1) Допуск (± 10%) относительно среднего значения диапазонов напряжения. Другие напряжения и ток по запросу

Все данные основаны на среднеквадратичном значании напряжения
2) - Значение макс. потребляемой мощности действительно для исправной питаюещей сети.
- Учитывайте макс. рабочий ток и макс. потребляемую мощность для подбора контакторов, кабелей и автоматов защиты. Автоматы защиты: категория применения AC3.
- При работе с EFC (возможно с опредленными моделями компрессоров) значения макс. потребляемой мощности и макс. потребляемого тока могут быть выше.
3) LP = низкое давление
HP = высокое давление

Объём поставки
Полугерметичный 4-х цилиндровый поршневой компрессор с электродвигателем
Единый корпус
Mасляный насос
Защита обмоток электродвигателя PTC датчиками, подключенными к блоку МР10
Возможность подключения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 56
Смотровое стекло
Всасывающий и нагнетательный клапаны
Заправка инертным газом
4 виброопоры в упаковке
Аксессуары
Разгрузка пуска с помощью плавного пуска ESS (Electronic Soft Start), 400В - 3ф - 50/60Гц, IP20 (клеммы IP00) для установки в щите управления  2)
Регулятор производительности 230В - 1ф - 50/60Гц, IP65
ступени производительности 50%
Регулирование производительности преобразователем частоты EFC (Electronic Frequency Control),
компактно установленным на компрессор, подключенным и готовым к управлению компрессором
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Крышка цилиндров подготовлена для регулятора производительности
ТЭН подогрева
110-240В - 1ф - 50/60Гц, 50-120Вт, IP66
PTC нагреватель саморегулирующийся
Дифференциальное реле контроля смазки MP55, 230В - 1ф - 50/60Гц, IP20 2)
Защитный термостат на каждую крышку цилиндров  3)
Дополнительный вентилятор обдува
230В Δ / 400В Y (± 10%) - 3ф - 50Гц, 120Вт,
230-265В Δ / 400-460В Y (± 10%) - 3ф - 60Гц, 190Вт,
IP54 2)
Электродвигатель другого напряжения и частоты (по запросу)

1) Возможно только с использованием дополнительного адаптера
2) В отдельная упаковке
3) Установлено

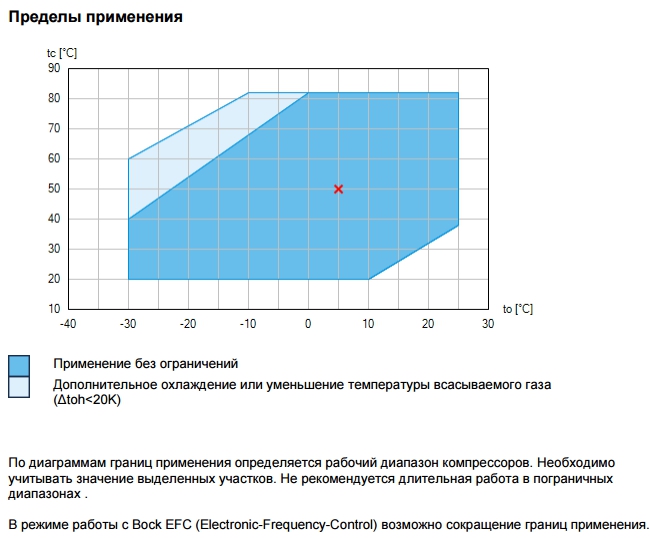

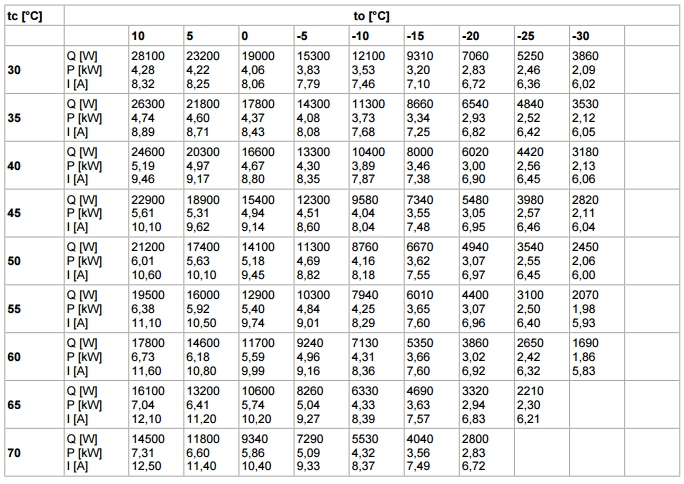

Эксплуатационные характеристики хладагент R134a

Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 3,50 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 13,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 17,40 kW
Холодопроизв. испарителя 17,40 kW
Потребляемая мощность 5,63 kW
Потребляемый ток (400 V) 10,10 A
Коэффициент (СОР/EER) 3,09
Производительность конденсатора 23,10 kW
Массовый расход 0,122 kg/s
Температура в конце сжатия 82,1 °C 1)

Примечания 1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными значениями.

o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

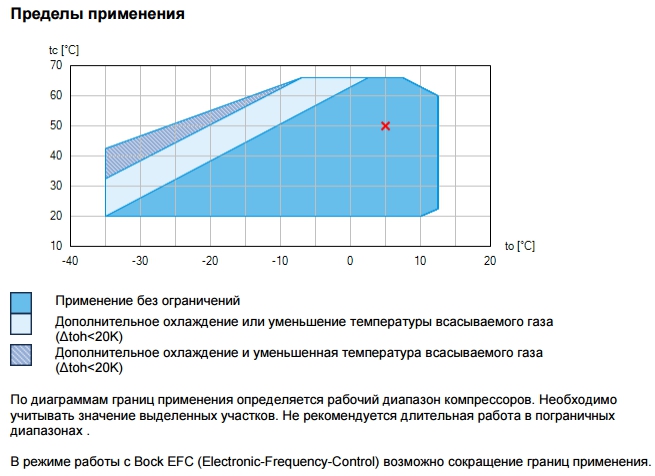

Эксплуатационные характеристики хладагент R22

Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 5,84 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,42 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 27,20 kW
Холодопроизв. испарителя 27,20 kW
Потребляемая мощность 8,70 kW
Потребляемый ток (400 V) 14,50 A
Коэффициент (СОР/EER) 3,12
Производительность конденсатора 35,90 kW
Массовый расход 0,175 kg/s
Температура в конце сжатия 103,5 °C 1)

Примечания 1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными значениями.


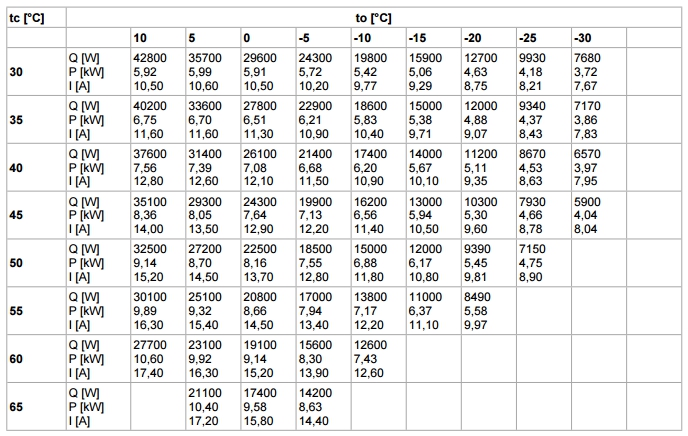

o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

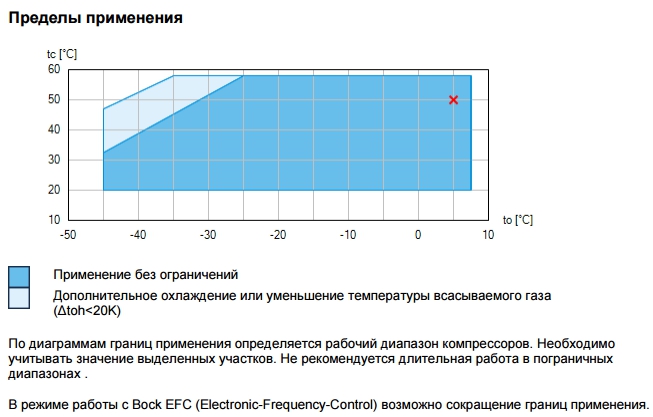

Эксплуатационные характеристики хладагент R404A, R507

Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 7,06 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,98 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 26,00 kW
Холодопроизв. испарителя 26,00 kW
Потребляемая мощность 9,86 kW
Потребляемый ток (400 V) 16,30 A
Коэффициент (СОР/EER) 2,64
Производительность конденсатора 35,90 kW
Массовый расход 0,245 kg/s
Температура в конце сжатия 79,6 °C 1)

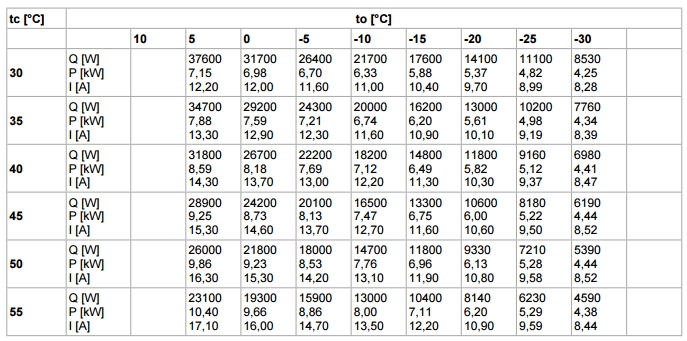

Температуры кипения и конденсации основаны на значениях точек росы. Сертификация 2) „ASERCOM“ сертификация эксплуатационных характеристик

Примечания 1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными значениями. 2) для напряжения питания 400В/50Гц и применения охлаждение и кондиционирование


o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

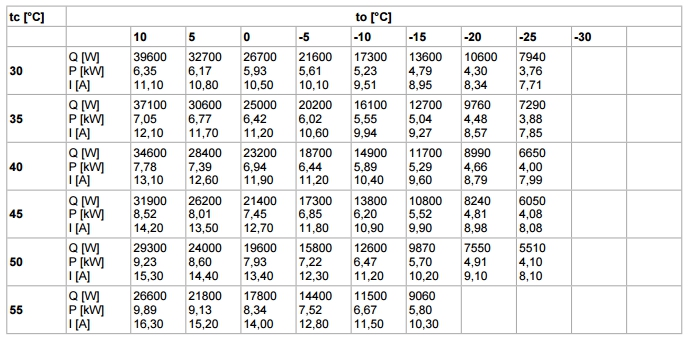

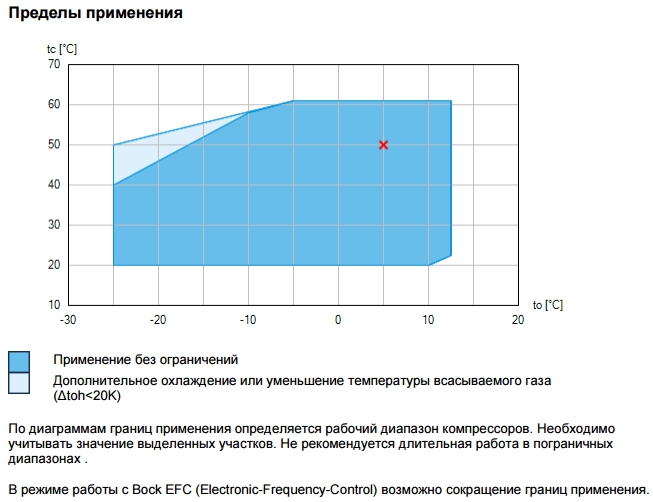

Эксплуатационные характеристики хладагент R407C

Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 5,47 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,85 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 24,00 kW
Холодопроизв. испарителя 24,00 kW
Потребляемая мощность 8,60 kW
Потребляемый ток (400 V) 14,40 A
Коэффициент (СОР/EER) 2,79
Производительность конденсатора 32,60 kW
Массовый расход 0,153 kg/s
Температура в конце сжатия 95,8 °C 1)

Температуры кипения и конденсации основаны на значениях точек росы.

Примечания 1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными значениями.


o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

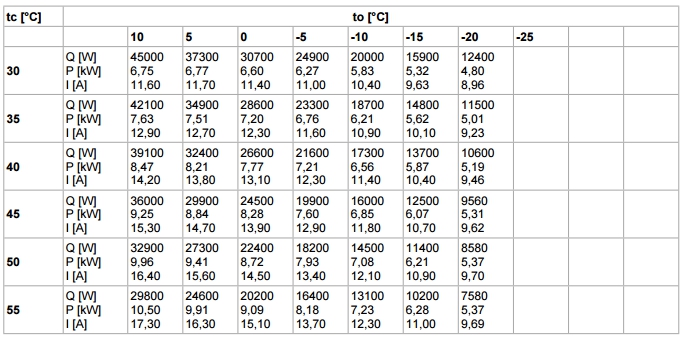

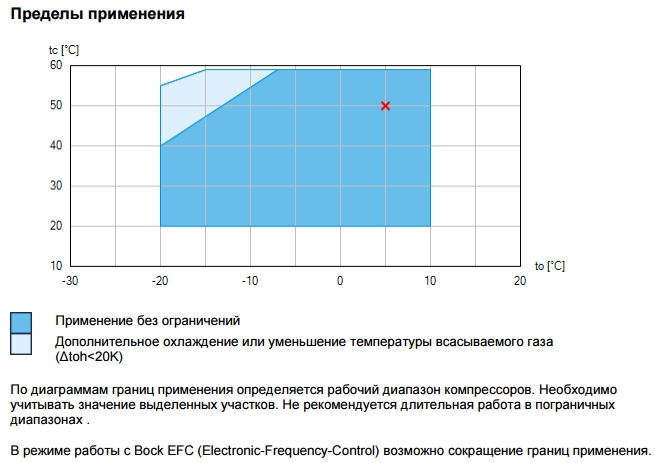

Эксплуатационные характеристики хладагент R407F

Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 6,17 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 27,30 kW
Холодопроизв. испарителя 27,30 kW
Потребляемая мощность 9,41 kW
Потребляемый ток (400 V) 15,60 A
Коэффициент (СОР/EER) 2,90
Производительность конденсатора 36,70 kW
Массовый расход 0,169 kg/s
Температура в конце сжатия 94,5 °C 1)

Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы.

Примечания 1) Температура в конце сжатия является расчетным значением. Возможны отклонения в сравнении с реально измеренными значениями.


o Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG 34e/380-4 S

Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG 34e/380-4 S
Размеры и подключения
SV Запорный клапан на всасывании, труба ø 1) 28 mm - 1 1/8 "
DV Запорный клапан на нагнетании, труба ø 1) 22 mm - 7/8 "
A Подключение на всывании, неблокируемое  1/8 " NPTF
A1 Подключение на всывании, блокируемое  7/16 " UNF
B Подключение на нагнетании, неблокируемое  1/8 " NPTF
B1 Подключение на нагнетании, блокируемое  7/16 " UNF
D1 Возврат масла из маслоотделителя  1/4 " NPTF
E Подключение манометра для измерения давления масла  1/8 " NPTF
F Слив масла  M 10
H Пробка для заливки масла  1/4 " NPTF
J Подогреватель масла в картере  3/8 " NPTF
K Смотровое стекло  1 1/8 " - 18 UNEF
L Подключение защитного термостата на нагнетании  1/8 " NPTF
O Подключение регулятора уровня масла  1 1/8 " - 18 UNEF

1) Присоединение под пайку
