Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock HG 22e/160-4 S

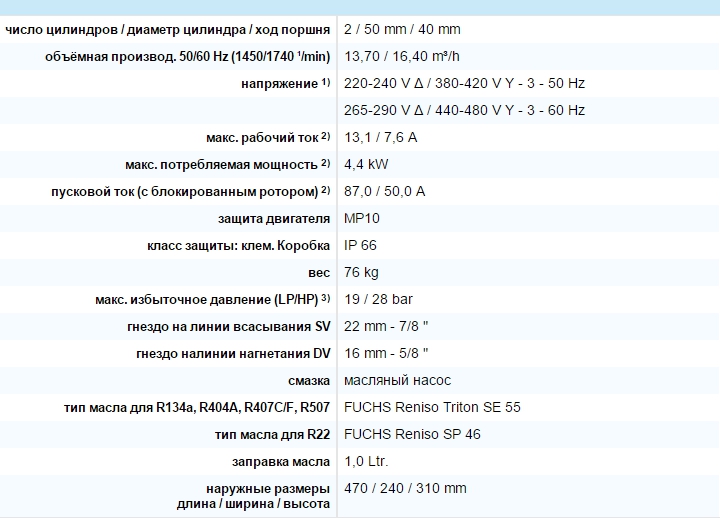

Технические данные компрессора BOCK HG22e/160-4 S
Все данные базируются на среднем значении диапазона напряжений
2) - Показатели макс. потребляемой мощности действительны для режима работы с частотой 50 Гц. При режиме с частотой 60 Гц показатели умножаются в 1,2 раза. Макс. рабочий ток при этом не изменяется.
- Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3.
3) LP = низкое давление
HP = высокое давление
Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем
Mаслонасос
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке
Принадлежности
Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы IP00) для монтажа распределительного шкафа 2)
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V - 1 - 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Предохранительный выключатель в случае нехватки давления масла MP 55 230 V - 1 - 50/60 Hz, IP20 2)
Защитный термостат на каждую головку цилиндра 3)
Дополнительный вентилятор
230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W,
230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W,
IP54 2)
Эл. двигатель для специального напряжения и частоты (при специальном запросе)
1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
3) Установлено

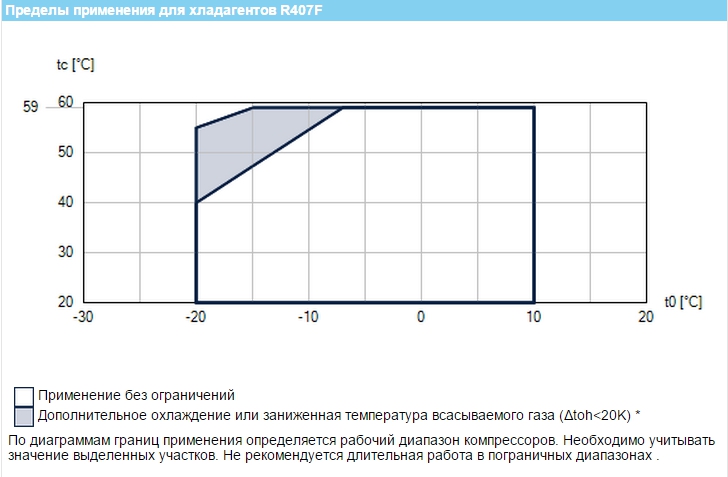

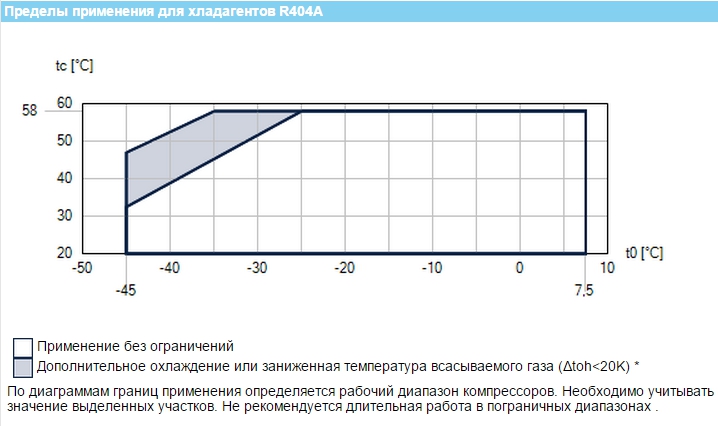

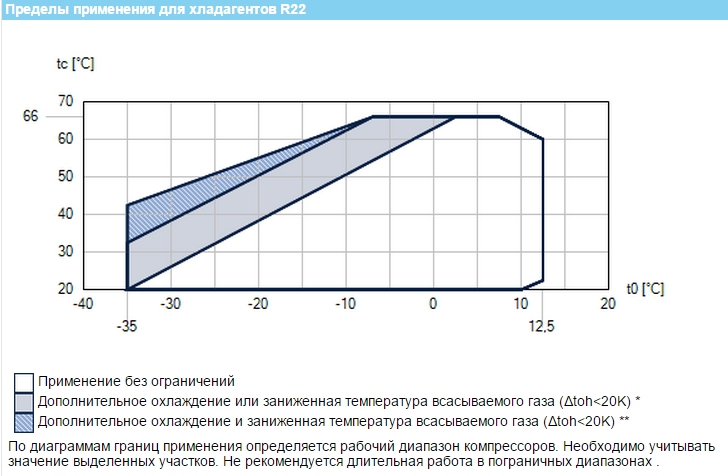

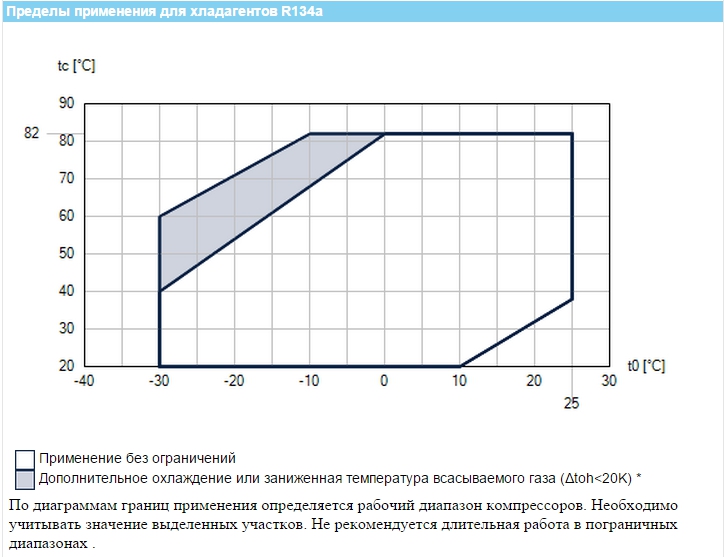

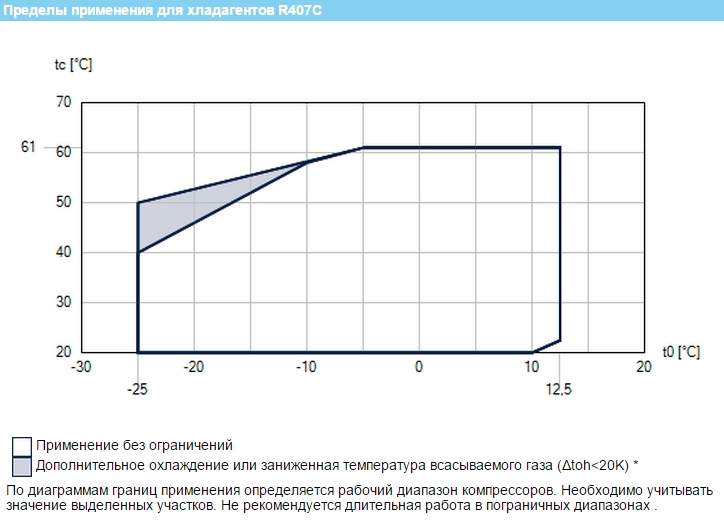

Данные по производительности и пределы применения компрессора BOCK HG22e/160-4 S
Имеющиеся хладагенты: R404A | R134a | R22 | R407C | R407F
Хладагент R404A и R507 данные по производительности 50 Гц
| темп.
конд. tc [°C] | Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] | ||||||||||||
| температура испарения t0 [°C] | |||||||||||||
| 7,5 °C | 5 °C | 0 °C | -5 °C | -10 °C | -15 °C | -20 °C | -25 °C | -30 °C | -35 °C | -40 °C | -45 °C | ||
| 30 °C | Q
P | 16930
2,71 | 15621
2,76 | 13181
2,79 | 10973
2,74 | 8993
2,64 | 7235
2,48 | 5695
2,28 | 4367
2,05 | 3246
1,81 | 2326
1,55 | 1603
1,30 | 1072
1,07 |
| 40 °C | Q
P | 14515
3,42 | 13352
3,40 | 11190
3,31 | 9244
3,16 | 7507
2,95 | 5976
2,71 | 4645
2,44 | 3508
2,15 | 2561
1,86 | 1798
1,57 | 1214 *
1,30 | 804 *
1,06 |
| 50 °C | Q
P | 12022
4,02 | 11014
3,94 | 9149
3,73 | 7483
3,48 | 6009
3,19 | 4723
2,87 | 3619
2,54 | 2692
2,20 | 1937
1,88 | 1349 *
1,57 | 923 *
1,30 |
|
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Данные по R404A und R507 обобщены
Базовыми являются данные по R404A.
Коэффициент преобразования для 60 Hz = 1,2
Хладагент R134a данные по производительности 50 Гц
| темп.
конд. tc [°C] | Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] | |||||||||||
| температура испарения t0 [°C] | ||||||||||||
| 12,5 °C | 10 °C | 7,5 °C | 5 °C | 0 °C | -5 °C | -10 °C | -15 °C | -20 °C | -25 °C | -30 °C | ||
| 30 °C | Q
P | 12727
1,66 | 11645
1,70 | 10619
1,72 | 9649
1,73 | 7871
1,70 | 6306
1,64 | 4946
1,54 | 3787
1,42 | 2822
1,27 | 2043
1,12 | 1446
0,96 |
| 40 °C | Q
P | 11300
2,10 | 10307
2,10 | 9368
2,08 | 8481
2,05 | 6862
1,95 | 5443
1,83 | 4219
1,67 | 3184
1,50 | 2330
1,33 | 1652
1,15 | 1144
0,97 |
| 50 °C | Q
P | 9822
2,48 | 8924
2,43 | 8076
2,37 | 7278
2,31 | 5828
2,15 | 4567
1,96 | 3489
1,76 | 2588
1,55 | 1857
1,34 | 1290 *
1,14 | 881 *
0,95 |
| 60 °C | Q
P | 8318
2,80 | 7520
2,71 | 6770
2,61 | 6066
2,51 | 4795
2,29 | 3702
2,06 | 2781
1,81 | 2024
1,57 | 1426 *
1,33 | 981 *
1,11 | 682 *
0,91 |
| 70 °C | Q
P | 6814
3,05 | 6121
2,93 | 5473
2,80 | 4869
2,66 | 3788
2,39 | 2874
2,10 | 2120 *
1,82 | 1518 *
1,54 | 1065 *
1,28 |
|
|
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Коэффициент преобразования для 60 Hz = 1,2
| темп.
конд. tc [°C] | Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] | ||||||||||||
| температура испарения t0 [°C] | |||||||||||||
| 12,5 °C | 10 °C | 7,5 °C | 5 °C | 0 °C | -5 °C | -10 °C | -15 °C | -20 °C | -25 °C | -30 °C | -35 °C | ||
| 30 °C | Q
P | 19328
2,40 | 17720
2,44 | 16213
2,47 | 14804
2,47 | 12261
2,45 | 10063
2,37 | 8178
2,25 | 6578
2,10 | 5231
1,93 | 4109
1,74 | 3180 *
1,55 | 2415 *
1,36 |
| 40 °C | Q
P | 17001
3,14 | 15582
3,12 | 14254
3,10 | 13014
3,05 | 10780
2,93 | 8851
2,77 | 7196
2,57 | 5785
2,35 | 4588 *
2,12 | 3576 *
1,88 | 2717 **
1,65 | 1983 **
1,42 |
| 50 °C | Q
P | 14714
3,85 | 13475
3,78 | 12319
3,70 | 11239
3,60 | 9297
3,38 | 7620
3,13 | 6177
2,85 | 4938 *
2,56 | 3874 *
2,26 | 2954 **
1,96 |
|
|
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Коэффициент преобразования для 60 Hz = 1,2
Хладагент R407C данные по производительности 50 Hz
| темп.
конд. tc [°C] | Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] | ||||||||||
| температура испарения t0 [°C] | |||||||||||
| 12,5 °C | 10 °C | 7,5 °C | 5 °C | 0 °C | -5 °C | -10 °C | -15 °C | -20 °C | -25 °C | ||
| 30 °C | Q
P | 17505
2,19 | 15936
2,25 | 14472
2,28 | 13109
2,30 | 10670
2,28 | 8586
2,19 | 6826
2,06 | 5357
1,89 | 4146
1,72 | 3163
1,54 |
| 40 °C | Q
P | 15122
2,91 | 13752
2,90 | 12476
2,88 | 11290
2,83 | 9172
2,70 | 7366
2,52 | 5841
2,31 | 4564
2,08 | 3504
1,85 | 2627
1,64 |
| 50 °C | Q
P | 12874
3,54 | 11695
3,47 | 10601
3,39 | 9585
3,29 | 7776
3,06 | 6237
2,80 | 4935
2,52 | 3838
2,23 | 2915 *
1,97 | 2132 *
1,73 |
Это означает - температура всасываемого пара 20 °C без переохлаждения .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).
Коэффициент преобразования для 60 Hz = 1,2
Хладагент R407F данные по производительности 50 Hz
| темп.
конд. tc [°C] | Холодопроизводительность Q0 [W], Потребление мощности Pe [kW] | |||||||
| температура испарения t0 [°C] | ||||||||
| 10 °C | 5 °C | 0 °C | -5 °C | -10 °C | -15 °C | -20 °C | ||
| 20 °C | Q
P | 20682
1,59 | 17287
1,89 | 14294
2,05 | 11681
2,11 | 9425
2,09 | 7502
2,00 | 5889
1,87 |
| 30 °C | Q
P | 18556
2,48 | 15467
2,61 | 12741
2,63 | 10355
2,57 | 8287
2,43 | 6512
2,24 | 5008
2,04 |
| 40 °C | Q
P | 16323
3,27 | 13565
3,25 | 11131
3,14 | 8998
2,95 | 7143
2,72 | 5542
2,45 | 4173
2,17 |
| 50 °C | Q
P | 13931
3,92 | 11530
3,77 | 9413
3,53 | 7559
3,23 | 5942
2,90 | 4541 *
2,56 | 3331 *
2,22 |
| 59 °C | Q
P | 11598
4,35 | 9540
4,08 | 7732
3,74 | 6149
3,35 | 4770 *
2,95 | 3569 *
2,55 |
|
Эти данные являются теоретическими и предварительными значениями. Из-за этого не исключены погрешности.
Коэффициент преобразования для 60 Гц = 1,2
Другие рабочие параметры см. в программном обеспечении Bock.
Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HG22e/160-4 S
SV Запорный клапан на всасывании, труба ø 1) 22 - 7/8
DV Запорный клапан на нагнетании, труба ø 1) 16 - 5/8
A Гнездо на всасывании, незакрываемое 1/8 " NPTF
A1 Гнездо на всасывании, закрываемое 7/16 " UNF
B Гнездо на нагнетании, незакрываемое 1/8 " NPTF
B1 Гнездо на нагнетании, закрываемое 7/16 " UNF
D1 Возврат масла из маслоотделителя 1/4 " NPTF
E Манометр измерения давления масла 1/8 " NPTF
F Слив масла M 10
H Пробка для заливки масла 1/4 " NPTF
J Подключение подогревателя масла в картере 3/8 " NPTF
K Смотровре стекло 1 1/8 " - 18 UNEF
L Гнездо защитного термостата 1/8 " NPTF
O Гнездо регулятора уровня масла 1 1/8 " - 18 UNEF
1) Выводы под пайку
