Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock HGX5/725-4

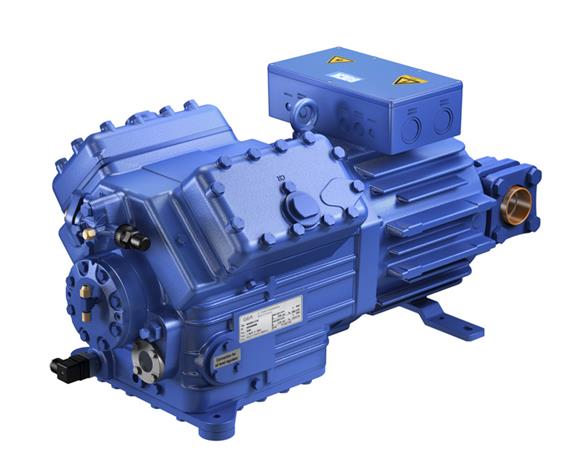

Компрессор BOCK HGX5/725-4 фото

Технические данные компрессора BOCK HGX5/725-4

Число цилиндров / Ø цилиндра / ход поршня  4 / 70 mm / 47 mm
Объемная подача 50/60Гц (1450/1740 ¹/мин)  62,90 / 75,50 m³/h
Напряжение питания 1) 380-420V Y/YY -3- 50Hz PW
  440-480V Y/YY -3- 60Hz PW
Соотношение обмоток ЭД  66% / 33%
Макс. рабочий ток 2) 30,0 A
Макс. потребляемая мощность 2) 17,2 kW
Пусковой ток (с блокированным ротором) 2) 82,0 / 107,0 A
Защита электродвигателя  MP10
Класс защиты: клем. коробка  IP 65
Вес  198 kg
Макс. допустимое давление (LP/HP) 3) 19 / 28 bar
Присоединение линии всасывания SV  42 mm - 1 5/8 "
Присоединение линии нагнетания DV  28 mm - 1 1/8 "
Смазка  Масляный насос
Тип масла для R134a, R404A, R407C/F, R507, R448A, R449A  FUCHS Reniso Triton SE 55
Тип масла для R22  FUCHS Reniso SP 46
Заправка масла  3,6 Ltr.
Подогреватель масла в картере  230 V - 1 - 50/60 Hz, 140 W
Габаритные размеры длина / ширина / высота  815 / 435 / 405 mm

1) Допуск (± 10%) относительно среднего значения диапазонов напряжения. Другие напряжения и ток по запросу

Все данные основаны на среднеквадратичном значании напряжения

PW = раздельные обмотки, электродвигатель с раздельным пуском обмоток
(не требуется разгрузка пуска)
Варианты подключений Y/D по запросу
2) - Значение макс. потребляемой мощности действительно для исправной питаюещей сети.
- Учитывайте макс. рабочий ток и макс. потребляемую мощность для подбора контакторов, кабелей и автоматов защиты. Автоматы защиты: категория применения AC3.
3) LP = низкое давление
HP = высокое давление

Объём поставки
Полугерметичный 4-х цилиндровый поршневой компрессор с электродвигателем
Корпус состоит из двух частей
Mасляный насос
Защита обмоток электродвигателя PTC датчиками, подключенными к блоку МР10
Крышка масляного насоса подготовленная для подключения дифференциального реле контроля смазки DELTA-P II
Возможность подключения регуляторов уровня масла ESK, AC+R или CARLY
Возможность подключения регуляторов уровня масла Traxoil 1)
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 56
Смотровое стекло
Подготовлен для подключения регулятора производительности (1 крышка цилиндров)
Декомпрессионный клапан
Всасывающий и нагнетательный клапаны
Заправка инертным газом
4 виброопоры в упаковке
Аксессуары
Разгрузка пуска 230В - 1ф - 50/60Гц, IP65, без обратного клапана,
включая защитный термостат
Разгрузка пуска с помощью плавного пуска ESS (Electronic Soft Start), 400В - 3ф - 50/60Гц, IP20 (клеммы IP00) для установки в щите управления  2)
Регулятор производительности 230В - 1ф - 50/60Гц, IP65
ступени производительности 50%
ТЭН подогрева 230В - 1ф - 50/60Гц, 140Вт
Дифференциальное реле контроля смазки MP54 230В - 1ф - 50/60Гц, IP21  2)
Дифференциальное реле контроля смазки DELTA-P II 220-240В - 1ф - 50/60 Hz  2)
Масляный сервисный вентиль
Защитный термостат на каждую крышку цилиндров  3)
Водоохлаждаемые крышки цилиндров
Водоохлаждаемые крышки цилиндров (морская вода)
Присоедиение нагнетального и всасывающего клапанов под сварку (по запросу)
Дополнительный вентилятор обдува
230 V AC - 1 - 50 Hz, 97 W, IP44
230 V AC - 1 - 60 Hz, 128 W  2)
Промежуточный адаптер запорного вентиля на нагнетании
Электродвигатель другого напряжения и частоты (по запросу)


1) Возможно только с использованием дополнительного адаптера
2) В отдельная упаковке
3) Установлено

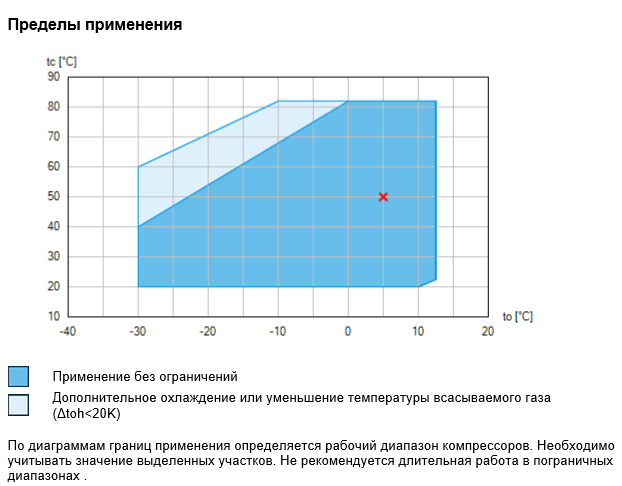

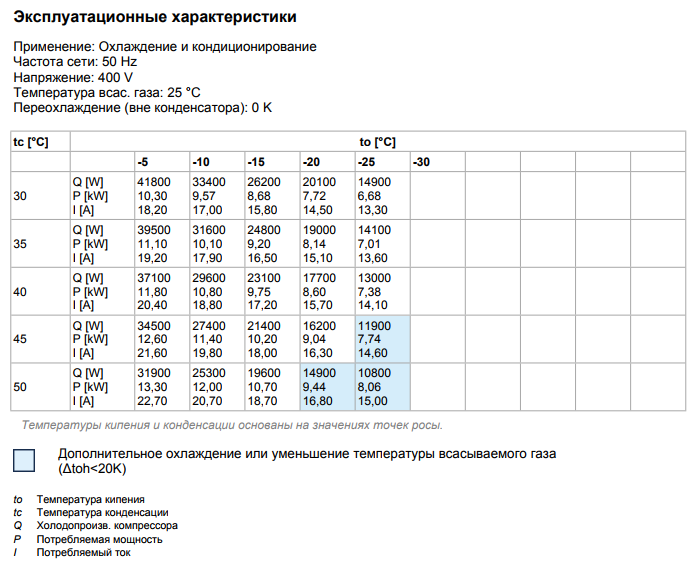

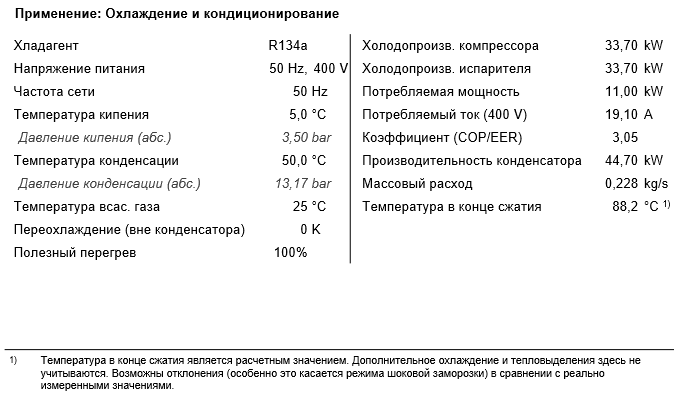

Эксплуатационные характеристики хладагент R134a

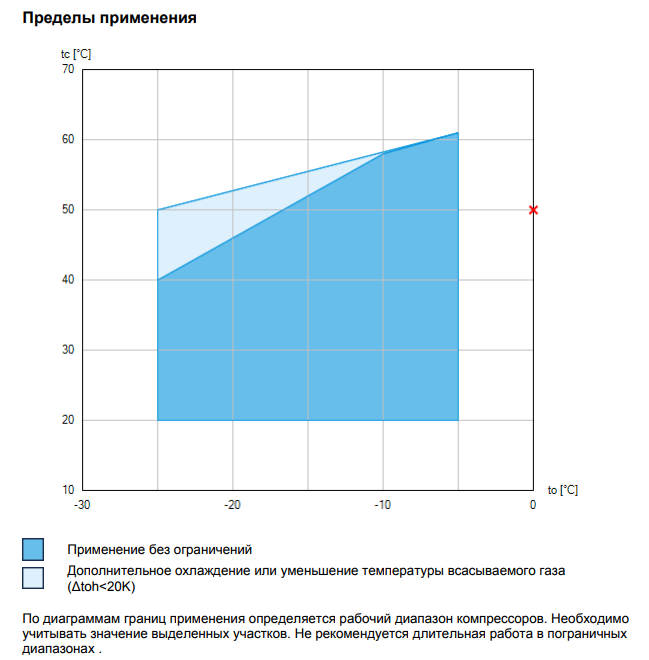

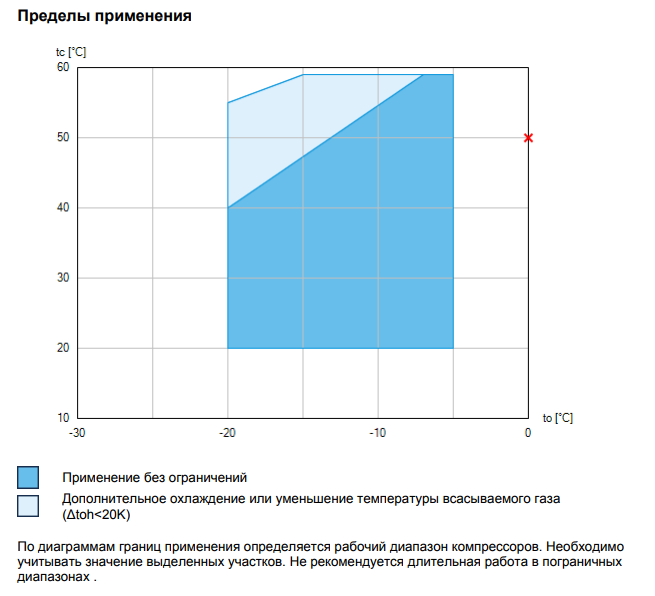

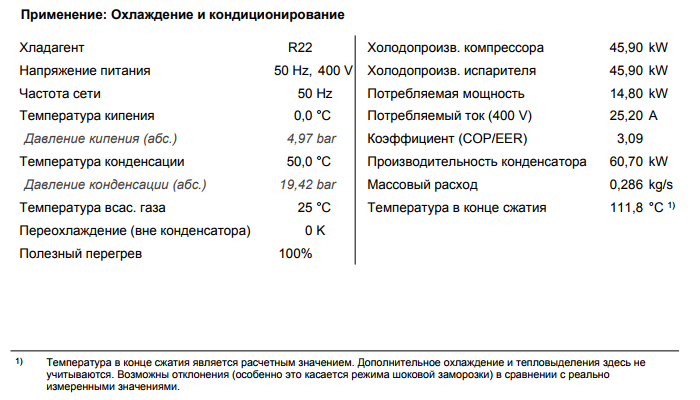

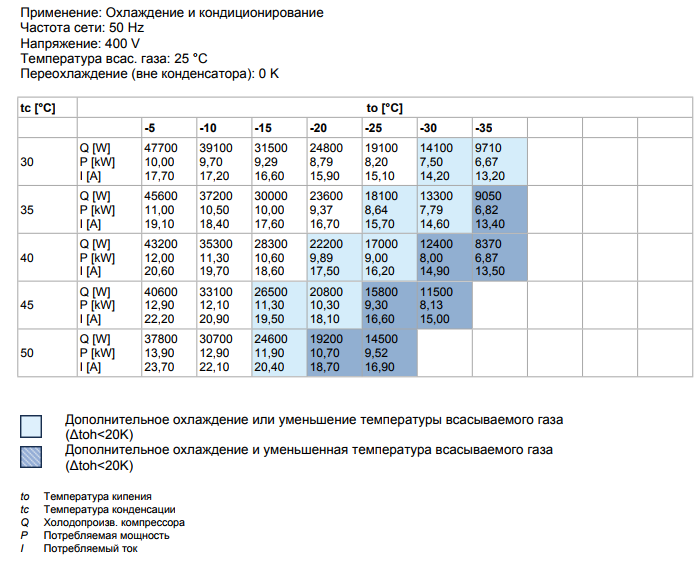

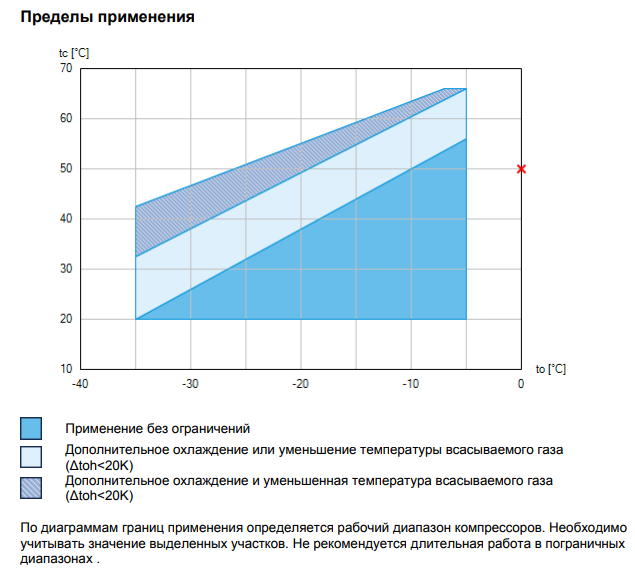

Эксплуатационные характеристики хладагент R22

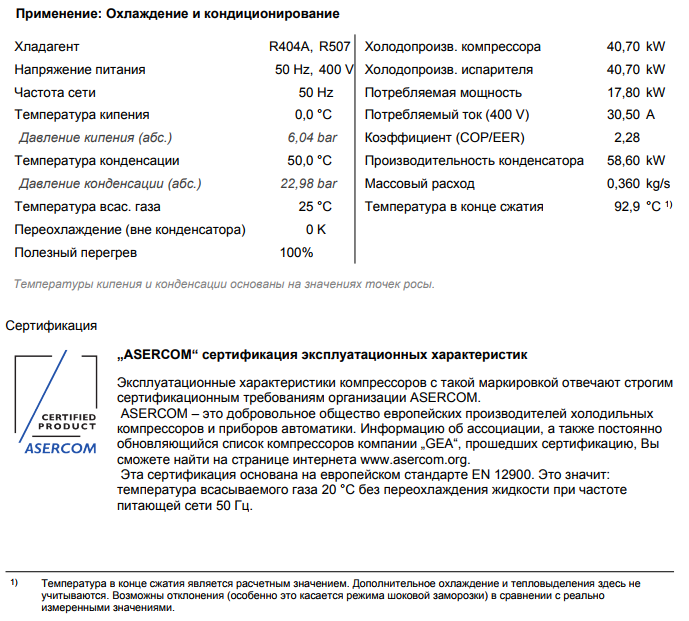

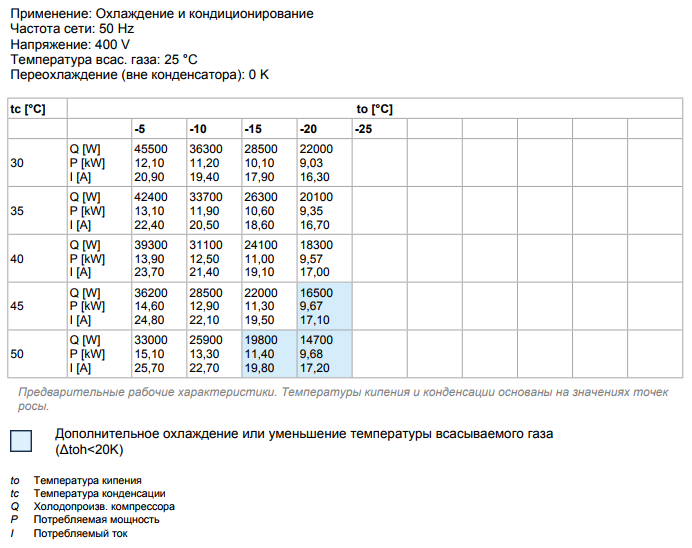

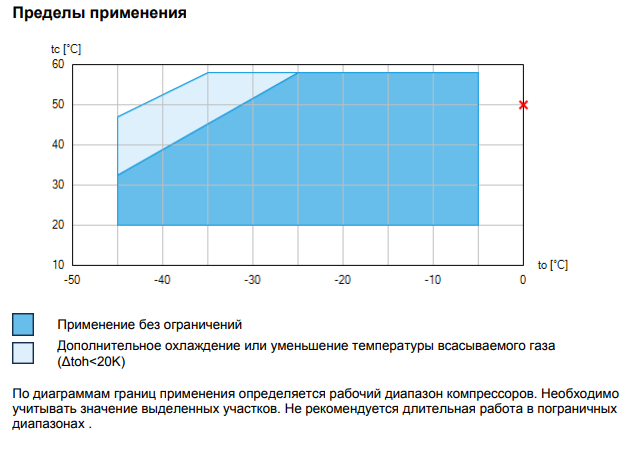

Эксплуатационные характеристики хладагент R404A, R507

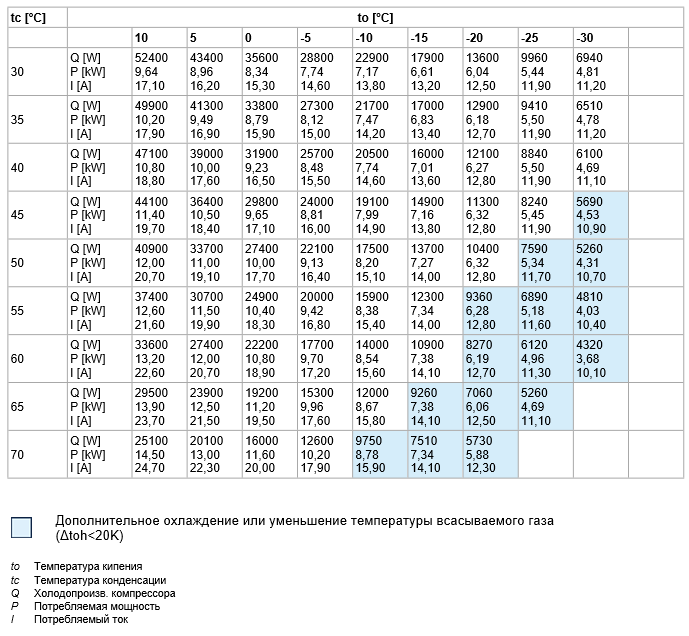

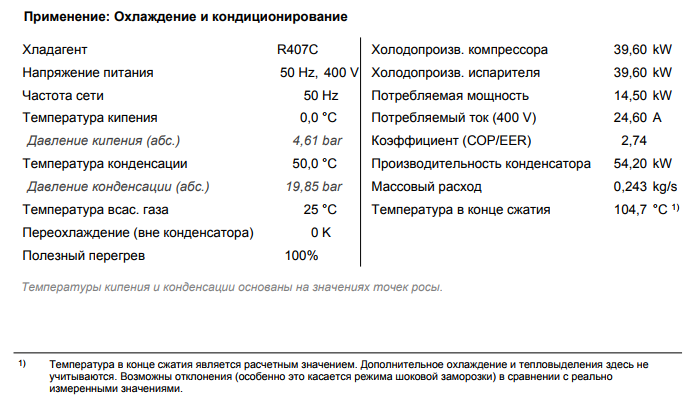

Эксплуатационные характеристики хладагент R407C

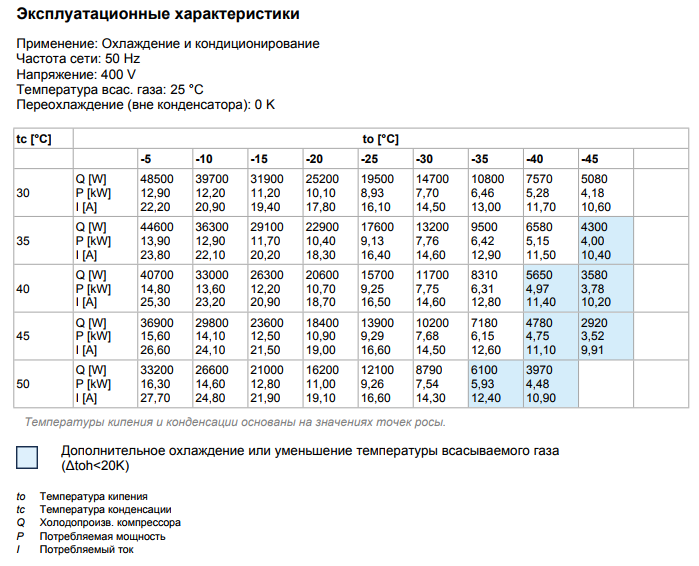

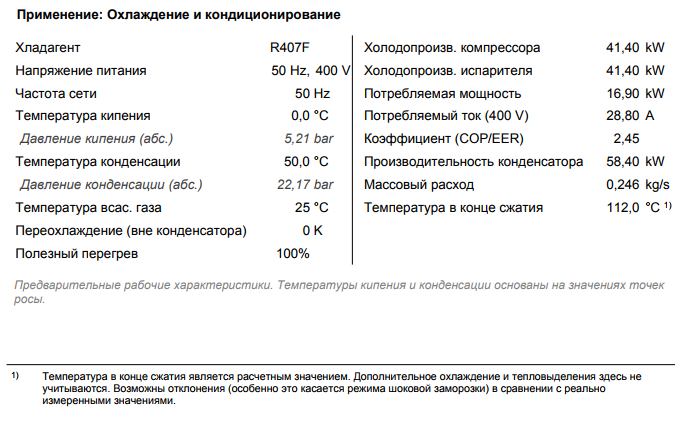

Эксплуатационные характеристики хладагент R407F

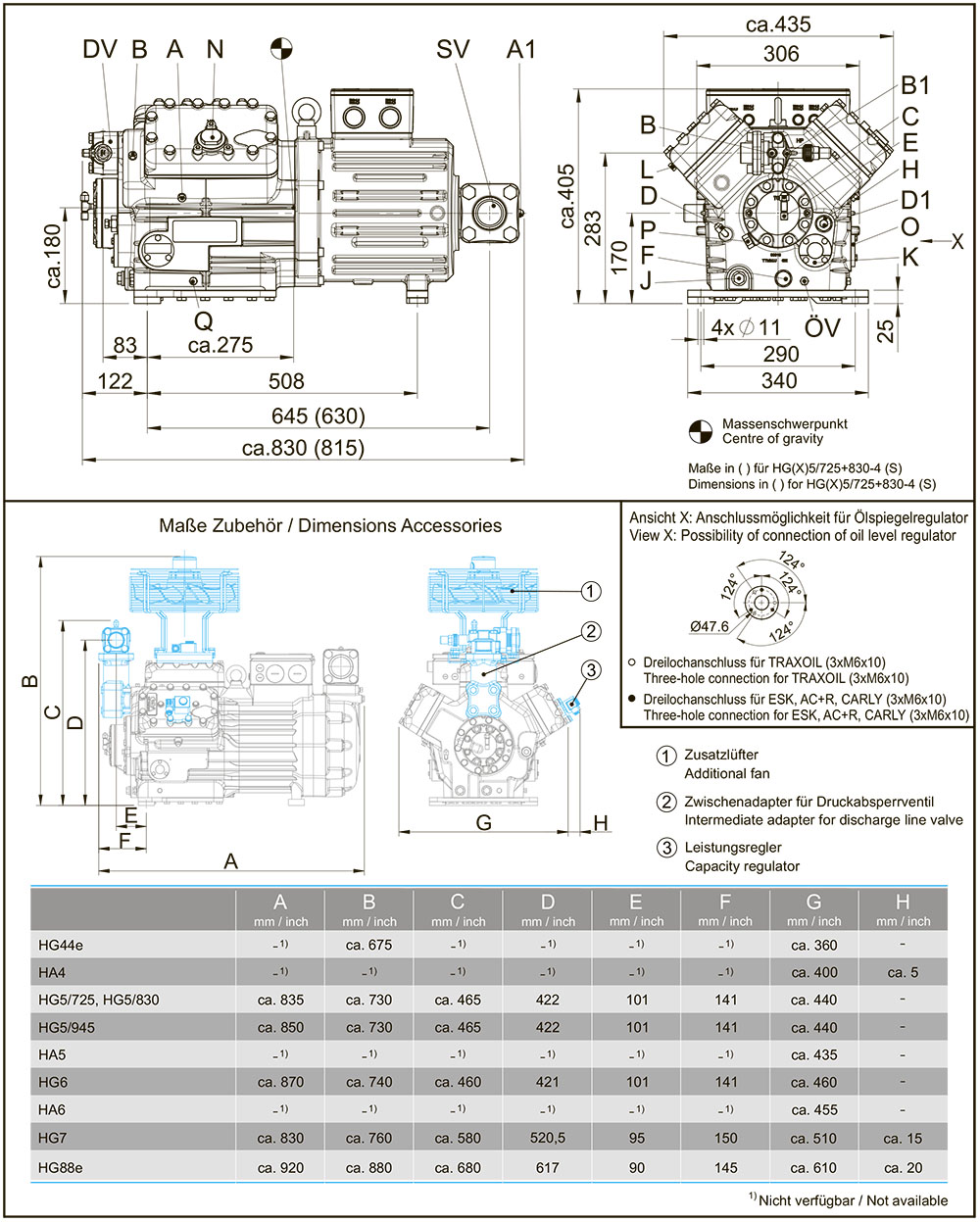

Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HGX5/725-4


Размеры и подключения
SV Запорный клапан на всасывании, труба ø 1) 42 - 1 5/8
DV Запорный клапан на нагнетании, труба ø 1) 28 - 1 1/8
A Подключение на всывании, неблокируемое  1/8 " NPTF
A1 Подключение на всывании, блокируемое  7/16 " UNF
B Подключение на нагнетании, неблокируемое  1/8 " NPTF
B1 Подключение на нагнетании, блокируемое  7/16 " UNF
C Подключение реле контроля масла OIL  7/16 " UNF
D Подключение реле контроля масла LP  7/16 " UNF
D1 Возврат масла из маслоотделителя  1/4 " NPTF
E Подключение манометра для измерения давления масла  7/16 " UNF
F Слив масла  M 22 x 1.5
H Пробка для заливки масла  M 22 x 1.5
J Подогреватель масла в картере  M 22 x 1.5
K Смотровое стекло  -
L Подключение защитного термостата на нагнетании  1/8 " NPTF
N Подключение регулятора производительности  M 45 x 1.5
O Подключение регулятора уровня масла  3 x M 6
ÖV Подключение масляного сервисного вентиля  1/4" NPTF
P Подключение дифференциального реле контроля масла  M 20 x 1.5
Q Подключение датчика температуры масла  1/8" NPTF


1) Присоединение под пайку
