Сварной пластинчатый испаритель затопленного типа, включая встроенный высокопроизводительный отделитель жидкости

Сварные пластинчатые теплообменники имеют полностью герметичный стальной корпус способный выдерживать очень высокие давления до 170 бар.

Возможные конструктивные исполнения сварных теплообменников:

  • самозатапливаемый испаритель, включая встроенный высокопроизводительный отделитель жидкости и систему возврата масла;
  • параллельное соединение испарителей с одним общим отделителем жидкости и системой возврата масла;
  • пластинчатый испаритель для схемы с насосной подачей хладагента;
  • пластинчатый испаритель-конденсатор для каскадных холодильных систем;
  • переохладитель жидкого хладагента, экономайзер;
  • пластинчатый конденсатор;
  • предконденсатор (рекуператор);
  • маслоохладитель, в том числе термосифонного типа;

    • Возможны и другие исполнения пластинчатых теплообменников.

  • Сварные пластинчатые испарители используются в тех случаях когда:
  • применяются хладоносители с высокой вязкостью;
  • применяются хладоносители с низкими рабочими температурами;
  • применяются хладагенты или хладоносители с очень высокими рабочими давлениями;
  • требуется минимизировать объем хладагента или хладоносителя;
  • требуется минимальный температурный перепад в теплообменнике;
  • требуется компактность холодильной установки;
  • применяется затопленная схема с отделителем жидкости.

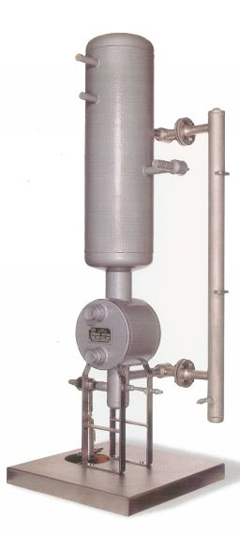

    • Самозатапливаемый пластинчатый сварной испаритель, включая встроенный высокопроизводительный отделитель жидкости, стояк и систему возврата масла


    Преимущества сварных пластинчатых испарителей:


  • полностью сварная конструкция повышает надежность эксплуатации холодильной установки;
  • круглая форма испарителя обладает наибольшей компактностью и наименьшим объемом хладоносителя при затопленной схеме, а также обладает наибольшей прочностью, что позволяет выдерживать высокие давления;
  • эффективный теплообмен в испарителе позволяет получать высокие коэффициенты теплопередачи при малых температурных перепадах и очень маленьких объемах хладоагента и хладоносителя;
  • возможность использования в этих испарителях различных хладоносителей и хладоагентов.


    • Дополнительное оборудование (в качестве опций):

  • регулятор уровня жидкости (высокого давления);
  • вертикальный стояк с регулятором уровня;
  • реле –ограничитель максимального уровня.






    • Аммиачный орошаемый испаритель

    Аммиачные орошаемые испарители представляют собой кожухотрубный испаритель с минимальным количеством хладагента в межтрубном пространстве, поступающего на трубы из форсунок.

    Оросительные испарители отличаются максимальной эксплуатационной безопасностью.

    Орошаемые испарители используются в тех случаях, когда:

  • требуется охлаждение хладоносителя вблизи точки его замерзания;
  • существует большой риск загрязнения поверхности испарителя и ее нужно периодически чистить;
  • испаритель используется в низкотемпературном режиме;
  • имеются высокие объемные расходы паров хладагента.

    • Аммиачные орошаемые испарители представляют собой кожухотрубный испаритель с минимальным количеством хладагента в межтрубном пространстве, поступающего на трубы из форсунок. Оросительные испарители отличаются максимальной эксплуатационной безопасностью.

    Орошаемые испарители используются в тех случаях, когда:

  • требуется охлаждение хладоносителя вблизи точки его замерзания;
  • существует большой риск загрязнения поверхности испарителя и ее нужно периодически чистить;
  • испаритель используется в низкотемпературном режиме;
  • имеются высокие объемные расходы паров хладагента.


    • Преимущества орошаемых испарителей:

  • встроенный отделитель жидкого хладагента;
  • малая степень заполнения хладагентом ( около 200 г/кВт);
  • высокий коэффициент теплопередачи ( до 10 кВт/qm );
  • малая разница температур между хладагентом и хладоносителем ( менее 1 К);
  • высокая степень защиты от замерзания вследствие минимального объема испаряющегося хладагента;
  • эффективная система возврата масла исключает накапливание масла в испарителе, тем самым в процессе эксплуатации его поверхности не загрязняются маслом, что позволяет обеспечивать постоянство коэффициента теплопередачи в процессе длительной эксплуатации испарителя;
  • отсутствие уплотнений между хладагентом и хладоносителем;
  • хорошая доступность для регламентной чистки испарителя;


    • Стандартный объем поставки:

  • кожухотрубный испаритель с системой орошения и встроенным отделителем жидкости в комплекте со всеми необходимыми фланцами;
  • трубы, не разрушаемые при заморозке;
  • насосы для подачи хладагента, встроенные в систему;
  • система возврата масла.
    • Дополнительные опции:
  • Поплавковый регулятор высокого давления;
  • Пьезометр с регулятором уровня;
  • Реле – ограничитель максимального уровня;
  • Блок управления.
