Винтовые компрессорные агрегаты MYCOM серии i

Промышленные компрессорные агрегаты на базе винтовых компрессоров MYCOM серии i

Преимущества винтовых компрессорных агрегатов MYCOM серии i

  1. Применение фланцевого электродвигателя обеспечивает простое решение задачи центровки.
  2. Встроенные всасывающий фильтр и обратный клапан обеспечивают хорошую ремонтопригодность.
  3. Смазка винторого компрессора под действием разности давлений.
  4. Применение стандартных роликовых опорных подшипников длительный ресурс работы и хорошую ремонтопригодность.
  5. Регулирование производительности выполняется ступенчато с помощью 3-х электромагнитных вентилей (100%, 75%, 50%) в моделях i125 и i160. Дополнительное регулирование может осуществляться изменением частоты вращения в диапазоне от 1500 до 4500 об/мин у моделей i125S и i160S и в диапазоне от 1500 -до 3600 об/мин у моделей i125M, i125L, i160M и i160L.
  6. Простая конструкция винтового компрессора обеспечивает легкое агрегатирование. Продуманное размещение соединительных патрубков компрессора упрощает монтаж.
  7. Использование оригинального профиля ротора Mayekawa обеспечивает высокую эффективность, малые вибрации и низкий уровень шума. Габаритные размеры компрессоров

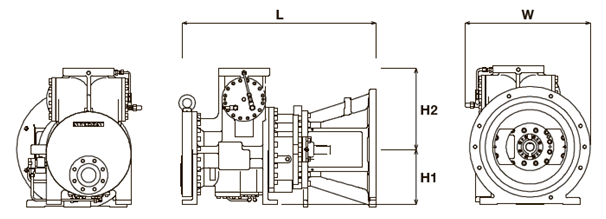

Габаритные размеры винтовых компрессоров серии i

Габаритные размеры компрессоров MYCOM серии i



Модель

Размеры, мм

L

W

H1

H2

H2 без рым-болтов

i125S

906,5

550

280

519

448

i125L

976,5

550

280

519

448

i160S

969,5

684

300

445

-

i160M

1014,5

684

300

445

-

i160L

1059,5

684

300

445

-

Холодопроизводительность аммиачного компрессорного агрегата


Модель

i125S

i125L

Температура кипения, °С

Холодопроизводительность, кВт

Потребляемая мощность, кВт

Холодопроизводительность, кВт

Потребляемая мощность, кВ

0

184,2

36,7

274,8

53,4

-5

151,5

36,0

226,1

52,4

-10

135,1 *

37,0

201,6 *

53,9

-15

110,7 *

35,4

164,9 *

53,4

-20

90,0 *

34,0

133,0 *

52,9

-25

72,2 *

31,7

107,7 *

46,3


Холодопроизводительность указана при следующих условиях: Хладагент Аммиак, частота вращения 2950 об/мин, Tк =" +35°C, перегрев "Sh =" 0K, переохлаждение "Sc =" 0K *С экономайзером типа "DX

Модель

i160S

i160M

i160L

Температура кипения, °С

Холодопроизво-дительность, кВт

Потребляемая мощность, кВт

Холодопроизво-дительность, кВт

Потребляемая мощность, кВт

Холодопроизво-дительность, кВт

Потребляемая мощность, кВт

0

398

77

498

92

597

110

-5

327

75

410

91

491

108

-10

292 *

77

366 *

93

438 *

11

-15

240 *

74

300 *

89

359 *

106

-20

195 *

71

244 *

86

292 *

102

-25

157 *

67

196 *

81

235 *

96


Холодопроизводительность указана при следующих условиях: Хладагент Аммиак, частота вращения 2950 об/мин, Tк =" +35°C, перегрев "Sh =" 0K, переохлаждение "Sc =" 0K *С экономайзером типа "DX

Технические характеристики винтовых компрессоров

Параметр

Модель

i125S

i125L

i160S

i160M

i160L

Вес компрессора

кг

530

570

640

680

720

Тип фланцев эл. двиг.

IEC

FF400, FF500

FF600

Частота вращения

об/мин

1500-4500

1500-3600

1500-4500

1500-3600

Направление вращения

-

По часовой, смотря со стороны вала компрессора

Подача при 50/60 Гц

м³/ч

197/237

296/356

415/499

519/624

622/749

Хладагент



R717

Расчетное давление

бар

26

Регулирование

-

3-ступенчатое (100%, 75%, 50%)

3-ступенчатое (100%, 75%, 50%)



-

Присоединительные размеры

Фланец всасывания



MYCOM 100A (4")

ANSI 300 # 5"

Фланец нагнетания

-

MYCOM 65A (2 1/2")

ANSI 300 # 3"

Подача масла

-

Rc 1/2

Rc 1

Экономайзер

-

Rc 3/8

RC 3/4

Впрыск жидкого ХА

-

Rc 1/4

Rc 1/2

*Вес с фланцем (без электродвигателя)
