Контейнерная низкотемпературная установка Фригодизайн для заморозки грунта дамб и плотин в климатических условиях Крайнего Севера, 2024г.

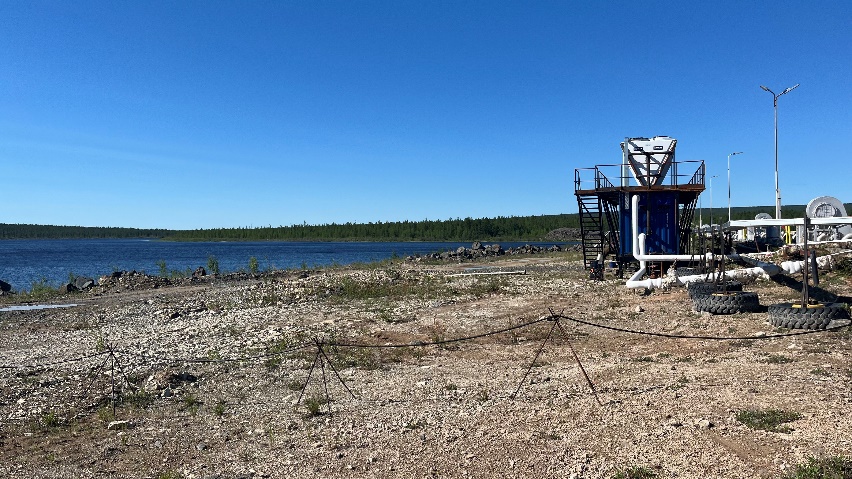

Специалистами ООО Фриготрейд спроектирована и изготовлена контейнерная низкотемпературная холодильная машина, предназначенная для заморозки грунта дамбы по берегу водохранилища, возведенной на одной из рек на Крайнем Севере в условиях вечной мерзлоты. Эта дамба защищает расположенный рядом с берегом комплекс подземных шахт. Мировое потепление климата за последние годы показало, что в летний период земля оттаивает на большую глубину, чем было рассчитано много лет назад, когда начали заниматься этим подземным месторождением. И появилась опасность размыва сооруженной дамбы и даже самого берега водохранилища, что грозит затоплением шахты. Перед нашим предприятием была поставлена задача спроектировать низкотемпературную контейнерную холодильную машину для охлаждения хладоносителя, циркулирующего в трубопроводах системы заморозки грунта дамбы, установленных вдоль берега водохранилища. Весной 2024 года специалисты ООО Фриготрейд завершили пусконаладочные работы и запустили систему в эксплуатацию.
Холодильная машина Фригодизайн® с тремя винтовыми промышленными компрессорами, спроектирована для эксплуатации на открытом воздухе в исполнении УХЛ1 и предназначена для захолаживания хладоносителя с целью поддержания заданного температурного режима в контуре потребителя холода заказчика при соблюдении следующих условий:
- температура окружающего воздуха при эксплуатации (рабочее) от минус 60 до +40°С;
- температура окружающего воздуха при эксплуатации (предельное рабочее) от минус 70 до +45°С;
- относительная влажность (среднегодовое значение) 75% при +15°С;
- относительная влажность (среднегодовое значение) 85% при минус 6°С;
- относительная влажность (предельное значение) 100% при 25°С;
- атмосферное давление от 84 до 106 кПа;
- электропитание должно соответствовать ГОСТ 29322-2014 (400В±10% В, 3-фазное, 50±0,5 Гц).

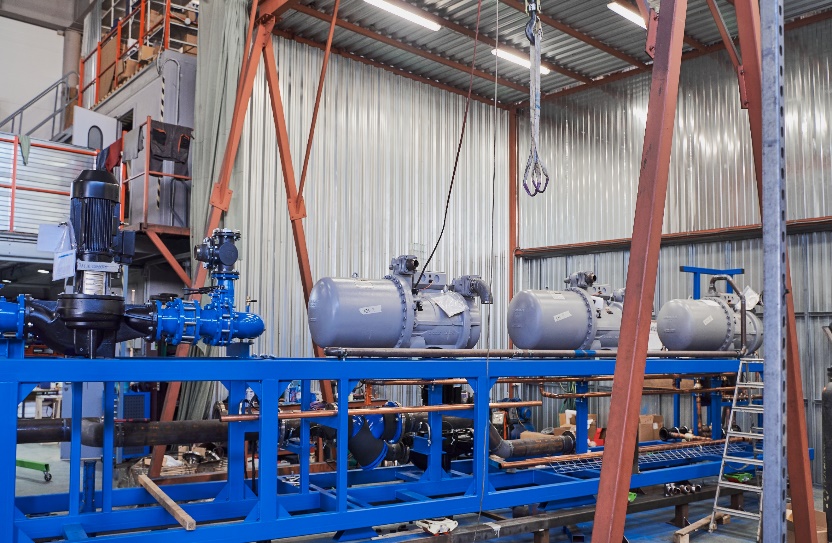

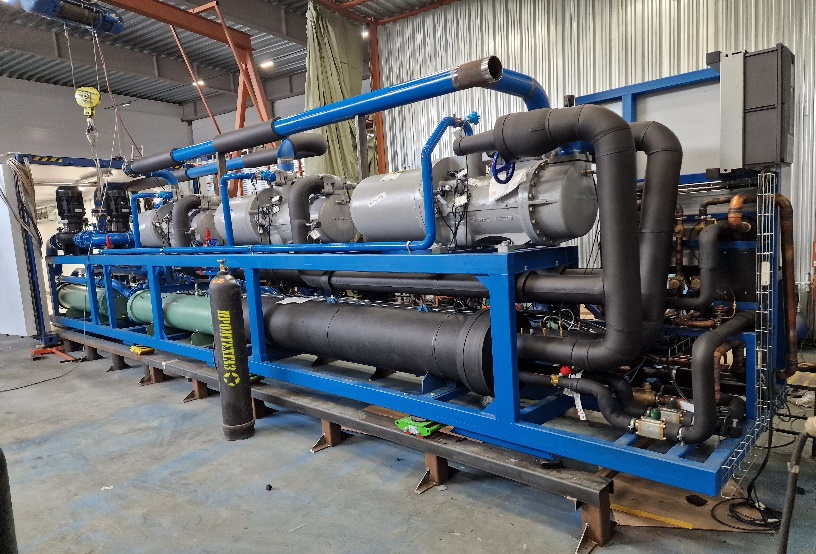

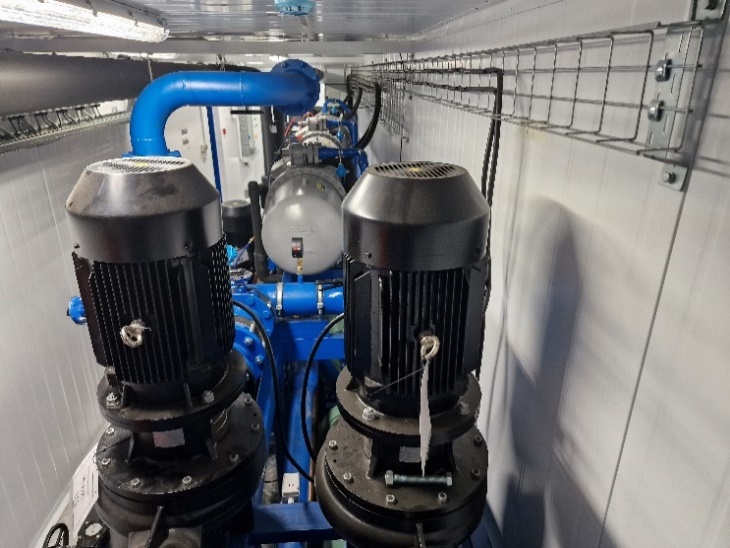

На общей раме с компрессорами установлено два кожухотрубных конденсатора, двухконтурный кожухотрубный испаритель, два пластинчатых паяных экономайзера, две насосных станции, каждая с двумя одноступенчатыми вертикальными центробежными насосами и вентиляторный охладитель жидкости, установленный на крыше контейнера. Контейнер оборудован системой автоматической пожарной сигнализации и датчиком загазованности воздуха (датчик контроля утечек хладагента).

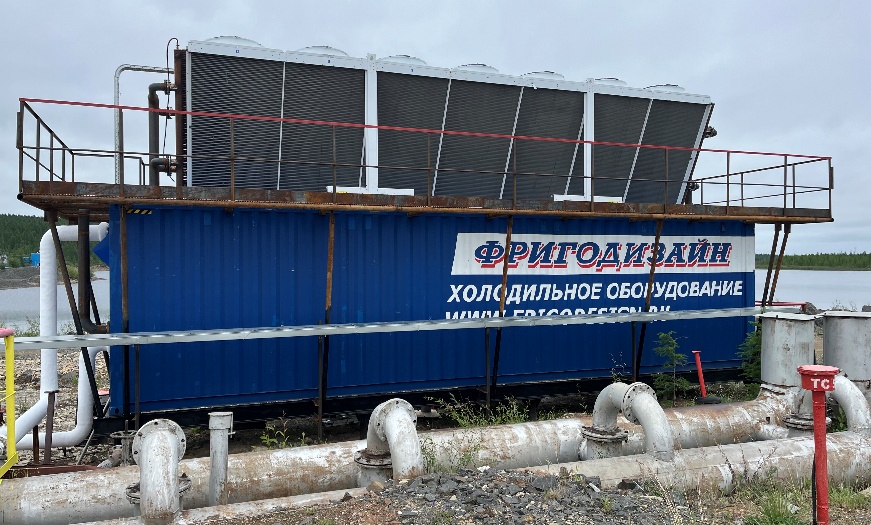

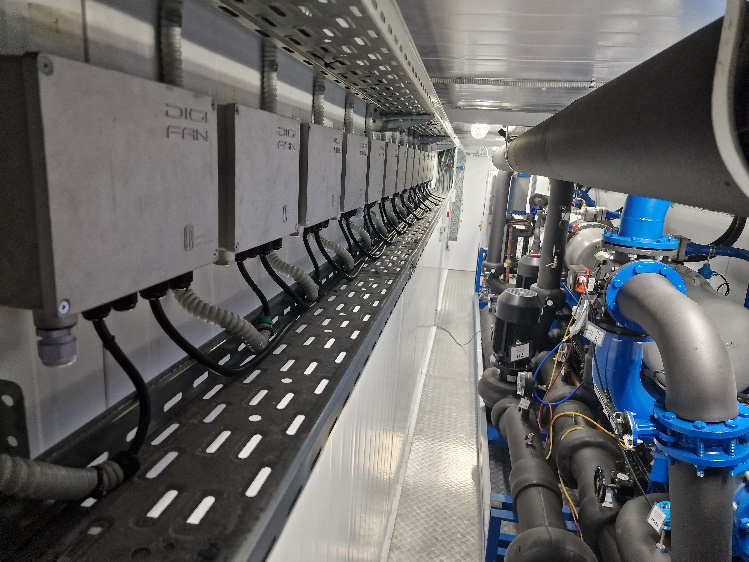

Вентиляторный охладитель жидкости выполнен с 14-ю вентиляторами, диаметром 910 мм, причем привод каждого вентилятора оснащен регулятором скорости вращения, используемые для плавного регулирования скорости вращения вентиляторов.

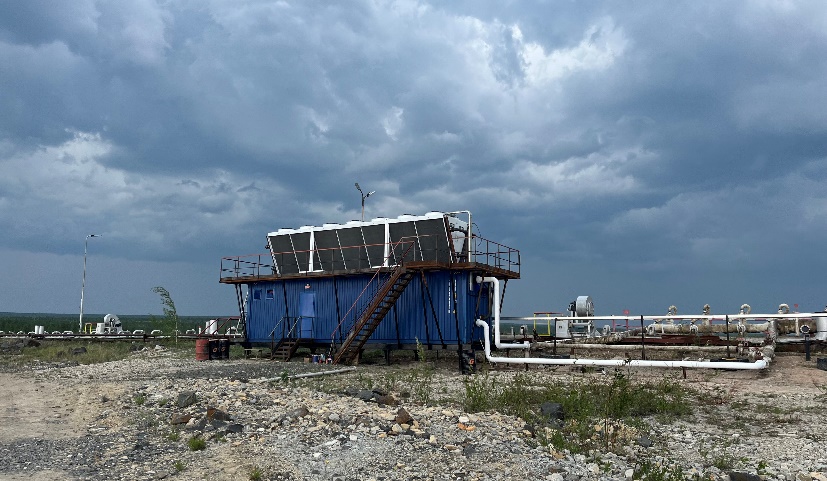

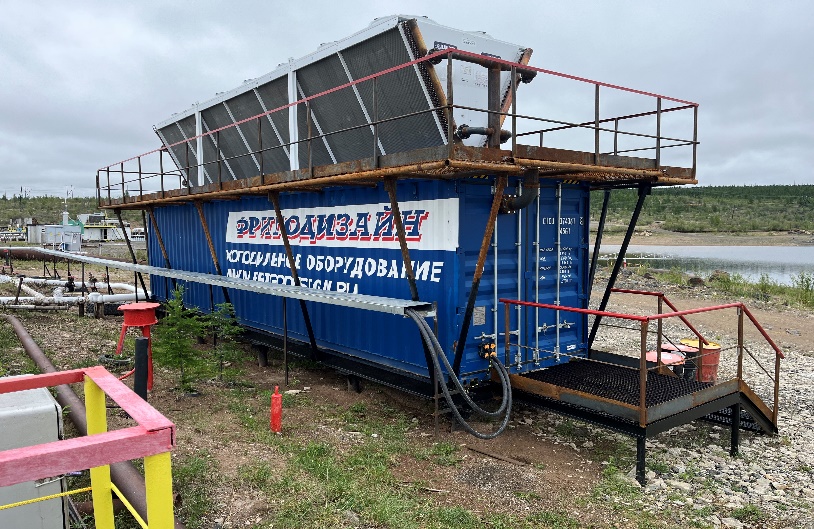

Всё оборудование, кроме вентиляторного охладителя жидкости, устанавливается внутри 40-футового контейнера, обшитого внутри теплоизоляцией (панели PIR толщиной 100 мм) с одностворчатыми распашными воротами, с утепленным полом, сверху покрытым алюминиевым квинтетом.

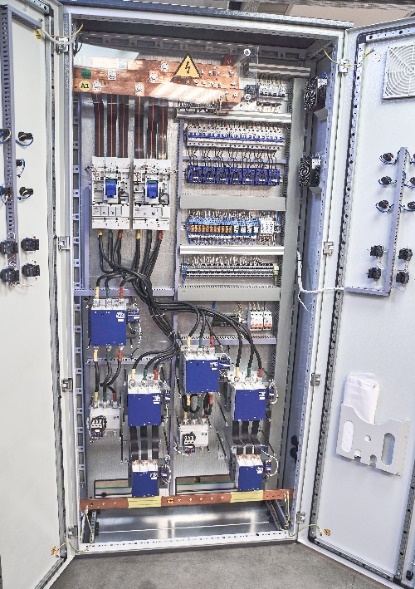

Система управления холодильной машиной включает щит управления агрегатом компрессорным и двумя насосными станциями, силовой электрический щит и щит управления бытовыми системами контейнера (приточно-вытяжная вентиляция, освещение, отопление).
Гидравлическая схема установки включает два независимых фреоновых холодильных контура и два гидравлических контура, где в качестве хладоносителя используется 60% водный раствор этиленгликоля - контур конденсаторов и охладителя жидкости с насосным агрегатом и контур испарителя и потребителей холода, также со своим насосным агрегатом.
Системой управления холодильной установки предусмотрено два режима работы «Летний» и «Зимний». Выбор режима осуществляется вручную оператором в зависимости от температуры окружающего воздуха.
«Летний» режим работы (работает все оборудование). Охлаждение хладоносителя, подаваемого к потребителям, осуществляется в межтрубном пространстве испарителя.
«Зимний» режим работы (агрегат компрессорный и насосный агрегат контура конденсаторов – охладителя жидкости НЕ работают!)
Охлаждение хладоносителя, подаваемого к потребителю, осуществляется в охладителе жидкости, за счёт низкой температуры окружающего воздуха. Температура хладоносителя, подаваемого к потребителю, на выходе из этого вентиляторного охладителя жидкости поддерживается на уровне заданной уставки за счёт изменения скорости вращения его вентиляторов.
Современная система управления данной холодильной машины выполнена на основе свободно программируемого контроллера, что предоставляет большую гибкость и возможность легко адаптировать настройки под конкретные нужды. В сравнении с установкой, уже несколько лет работающей у данного заказчика, предложенная нашими специалистами система управления демонстрирует существенно лучшие результаты в плане эффективности и стабильности поддержания температур. Сенсорная панель оператора с диагональю 15 дюймов и высоким разрешением FullHD значительно упрощает управление. Информативный и удобный интерфейс способствует повышению производительности и снижению временных затрат на обучение персонала, при этом рабочие процессы управления холодильной установкой стали более интуитивно понятными и удобными.
Существенное снижение энергопотребления, также является важным преимуществом новой установки, позволяющей сократить эксплуатационные расходы.
