Комплекс из четырех климатических камер для испытаний торгового холодильного оборудования

Публикация продолжает серию статей, представляющих деятельность предприятия «Фриготрейд» по проектированию и изготовлению крупногабаритных климатических камер для определения влияния параметров окружающей среды на испытываемые объекты. Приведено описание оборудования испытательного комплекса из четырех климатических камер, изготовленного и сданного в эксплуатацию в 2023 году заводу «СОВИТАЛПРОДМАШ», выпускающему оборудование торговых марок POLAIR и RADA.

Специалисты ООО «Фриготрейд» изготовили и сдали в эксплуатацию оборудование для испытательного комплекса из четырех крупногабаритных климатических камер общим объемом 234 м³.

• блок подготовки воздуха с теплоизолированными воздуховодами с системой распределения воздушного потока внутри камеры для его охлаждения, нагрева и осушения с целью поддержания заданной влажности, температуры и скорости воздуха в камере;
• холодильная установка (одна на две климатические камеры) с воздушным конденсатором для поддержания заданного температурного режима в климатической камере;
• ультразвуковой увлажнитель с системой водоподготовки;
• система управления климатическим и силовым оборудованием;
• система измерения параметров испытываемого оборудования;
• система компьютерного управления работой оборудования климатических камер и испытываемых изделий, а также система мониторинга их параметров.

Все камеры оснащены системой компьютерного управления и мониторинга как параметров испытываемого оборудования, так и оборудования, обеспечивающего климатические условия для испытаний.

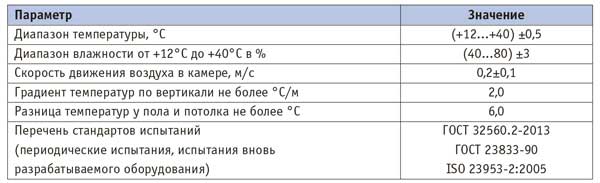

Климатические условия в рабочей зоне каждой камеры

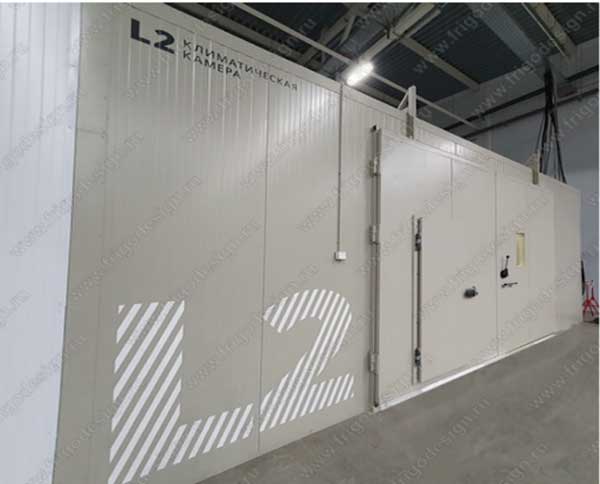

Конструктивное исполнение камер испытательного комплекса

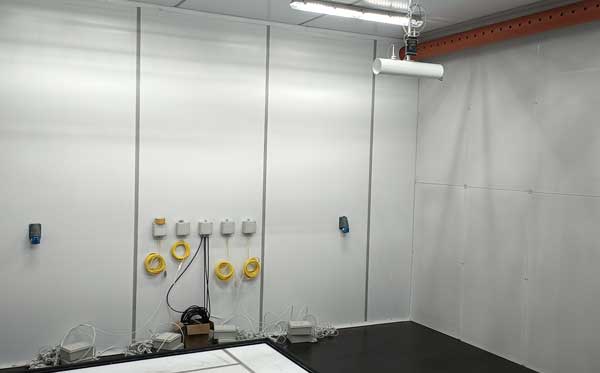

Каждая климатическая камера и ворота выполнены из ППУ сэндвич-панелей толщиной 100 мм., а пол из ППУ панелей толщиной 60 мм., и оборудованы потолочными светильниками в исполнении IP65. Во внутренний объем камер выведены кабели для подключения испытуемых объектов, установлены клеммные коробки для подключения объектов и датчиков, а также розетки на 220 В.

Для подачи и забора воздуха в каждой камере установлены теплоизолированные воздуховоды-распределители специальной конструкции, обеспечивающие равномерное распределение потока воздуха по сечению камеры. Это позволяет получить ламинарный поток с точностью ±0,1м/сек и одинаковые скорости воздуха во всех точках сечения камеры. Как следствие, обеспечивается минимальный градиент температур по вертикали.

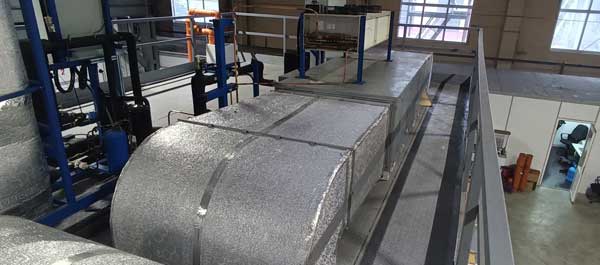

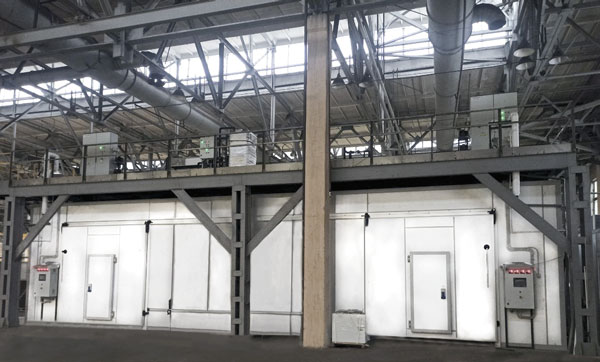

Блоки подготовки воздуха, по одному на каждые две камеры, располагаются непосредственно над камерами на специальной металлической раме. Они обеспечивают нагрев, охлаждение осушку и циркуляцию воздуха внутри камер. Ручное регулирование скорости воздуха в камере осуществляется изменением частоты вращения вентилятора.

В состав блока подготовки воздуха входит: воздушный фильтр, гликолиевый теплообменник-охладитель воздуха, каплеуловитель, блок электронагревателей, центробежный вентилятор с частотным приводом, насос для циркуляции этиленгликоля, трехходовой вентиль с электроприводом и теплоизоляция трубопроводов. Забор воздуха из камер и подача воздуха в них производится через воздуховоды из оцинкованной стали, покрытые теплоизоляцией.

Необходимую влажность воздуха в камерах обеспечивают увлажнители ультразвукового типа. Для их работы используется обычная вода из водопровода, очищенная в мембранном фильтре обратного осмоса, который входит в комплект поставки оборудования. Работа увлажнителей полностью автоматизирована.

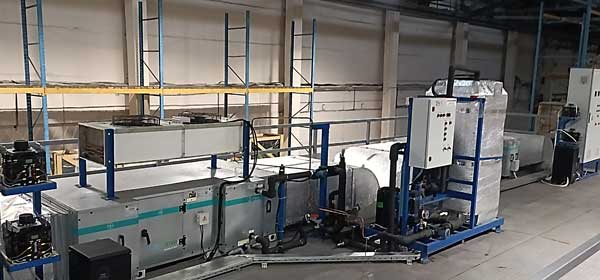

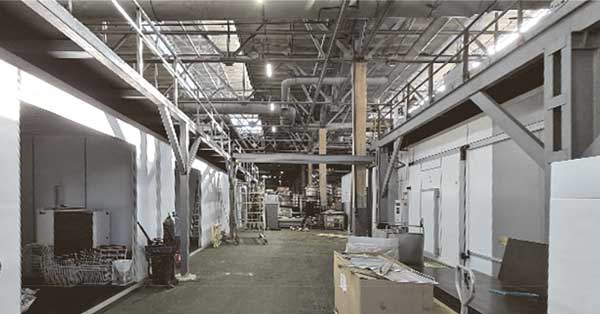

Холодильные машины (по одной на две климатические камеры) располагаются непосредственно над камерами на специальной силовой раме. Охлаждение гликоля обеспечивается холодильной установкой на спиральных компрессорах. В ее состав входит также теплоизолированная пластиковая емкость для этиленгликоля, пластиковые трубопроводы и арматура, насос для циркуляции этиленгликоля, теплоизоляция трубопроводов, шкаф управления с контроллером и датчиками температуры. Воздушный конденсатор размещается над блоком подготовки воздуха. Система управления холодильной машиной выдает аварийные сообщения в общую систему управления и мониторинга климатической камеры. Холодильная машина обеспечивает охлаждение воздуха внутри камеры до +12°С.

Система компьютерного управления и мониторинга на этом объекте включает в себя блок интерфейса, компьютер и специальное программное обеспечение для проведения испытаний холодильного оборудования в климатических камерах на базе программного пакета SCADA. Это интеллектуальная система управления и мониторинга работы оборудования и узлов камеры. Имеет интуитивно-понятный интерфейс и объединяет все системы управления оборудованием в общую систему мониторинга теплоэнергетических испытаний. Компьютерная программа обеспечивает:

• управление климатическим оборудованием камер путем задания уставок температуры и влажности для поддержания заданной температуры и влажности воздуха в климатических камерах; ручное регулирование и контроль скорости воздуха в климатических камерах;
• задание параметров испытаний;
• отображение всех параметров работы оборудования управления в виде мнемосхемы с интуитивно понятным интерфейсом;
• при испытании торгового оборудования со встроенным холодильным агрегатом регистрируются сигналы о работе компрессора, подсчитывается количество его включений, время наработки, относительное время работы и коэффициент рабочего времени;
• архивирование данных с регулируемой периодичностью съема показаний;
• многоуровневую систему защиты и аварийной сигнализации с выводом текстовой информации о характере неисправности на дисплей компьютера;
• контроль и регистрацию параметров работы компрессорно-конденсаторного агрегата испытуемого изделия;
• обработку и сохранение результатов контроля на IBM-совместимом компьютере, просмотр, распечатку таблиц, графиков и других данных за любой период времени проведения испытаний.

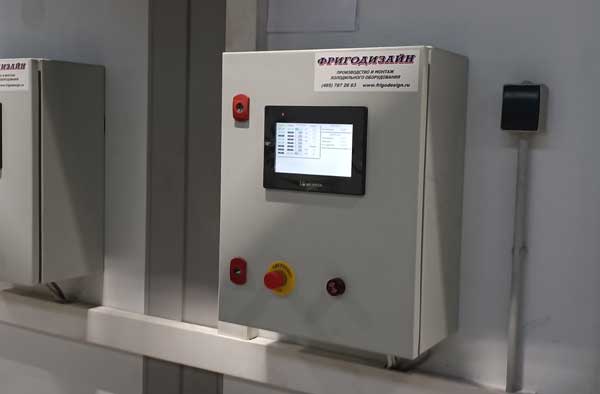

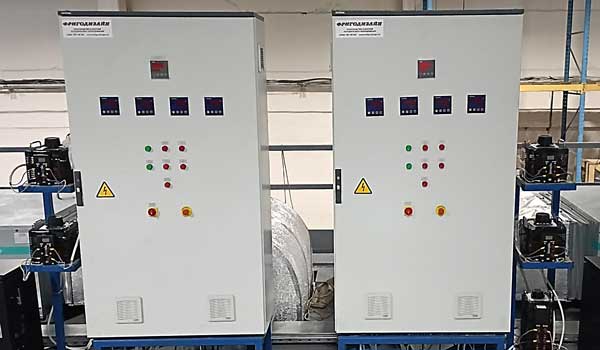

• отображение параметров работы климатической камеры на сенсорной панели управления;
• задание уставок температуры и влажности воздуха, а также ручное регулирование скорости воздуха на сенсорной панели управления;
• поддержание заданной температуры и влажности воздуха в камере;
• многоуровневую систему защиты и аварийной сигнализации с выводом текстовой информации о характере неисправности на сенсорную панель управления;
• плавную регулировку напряжения в пределах от 160 до 270 В;
• возможность подключения двух единиц однофазного испытуемого оборудования с независимой регулировкой параметров электропитания;
• плавную регулировку напряжения трехфазной сети в диапазоне от 320 до 440 В;
• стабилизацию заданного однофазного и трехфазного напряжения питания испытуемых изделий с отклонением не более ±2%;
• защиту цепей электропитания от короткого замыкания и перегрузки по току;
• защиту цепей электропитания от дифференциального тока;
• измерение подводимого к нагрузке напряжения и тока с погрешностью не более ±0,5% (для трехфазной сети одновременно по всем фазам);
• измерение коэффициента мощности cos ϕ, активной, реактивной, общей потребляемой мощности и суммарное потребление электроэнергии за время испытаний испытуемым изделием с погрешностью не более ± 2% (с возможностью принудительного обнуления счетчика и сохранение данных измерения в архиве не менее 24 часов);
• измерение давления в 4-х точках в диапазоне от 0 до 30 Bar с погрешностью не более ±2%;
• измерение температуры в 96 точках в диапазоне от -50…+250°С с погрешностью не более ±0,5°С в диапазоне -50 до +100°С, причем все датчики разбиты на четыре секции по 24 датчика на блок ввода, установленный внутри испытуемого изделия с передачей цифровой информации по двухпроводной линии на контроллер и далее на компьютер;
• измерение температуры в камере с погрешностью не более ±0,5°С;
• измерение относительной влажности с погрешностью не более ±3%;
• передачу параметров работы оборудования и аварийных сообщений, а также измеряемых параметров на удаленный компьютер через интерфейс RS-485.

Если необходима консультация по подбору климатической камеры или холодильного оборудования под ваши задачи, обращайтесь в московский офис.

Испытательные камеры ООО «Фриготрейд» ФРИГОДИЗАЙН^® на предприятиях-производителях коммерческого холода и нагревательного оборудования

* * *

Испытательный комплекс из двух климатических камер для предприятия СОВИТАЛПРОДМАШ в г. Волжске, Республика Марий Эл, 2022 год

Изготовлено оборудование, выполнен монтаж и пуско-наладочные работы, проведены испытания и запущен в эксплуатацию испытательный комплекс из двух климатических камер «тепло-холод-влага-скорость воздуха» рабочим объемом 140м³ с объединенной системой холодоснабжения. В комплекс также входит система измерения параметров испытаний и параметров испытываемых объектов, и система компьютерного мониторинга объектов испытаний. Комплекс предназначен для проведения периодических и исследовательских испытаний торгового холодильного оборудования и холодильных шкафов медицинского назначения в соответствии с требованиями существующих государственных стандартов.

В журнале «Империя холода» май №6(117), 2022 г.
Испытательный комплекс из двух климатической камер с объединённой системой холодоснабжения

* * *

Комплекс климатических камер «тепло-холод-влага-скорость воздуха» для предприятия ЧУВАШТОРГТЕХНИКА, 2021 год

Данный комплекс испытательных камер изготовлен для одной из производственных площадок предприятия Чувашторгтехника — производителя профессионального кухонного холодильного и нагревательного оборудования для предприятий торговли и общественного питания. Специалисты ООО «Фриготрейд» спроектировали, изготовили и сдали в эксплуатацию испытательный комплекс из двух климатических камер объемом 240 м³ и 262 м³. Камеры оснащены высокоточными измерительными средствами и необходимым оборудованием для проведения аттестации и периодических испытаний оборудования на соответствие ГОСТ 23833-95 «Оборудование холодильное торговое. Общие технические условия» и ГОСТ 32560.2-2013 «Шкафы, прилавки и витрины холодильные торговые. Требования, методы и условия испытаний».

В журнале «Империя холода» №4(109), 2021 г.
Климатические камеры компании «Фриготрейд»

* * *

Климатическая камера для испытаний торгового холодильного оборудования предприятия «Завод Брендфорд», 2021 год

Завод является российским производителем нестандартных торговых стеллажей, холодильных и морозильных витрин, ларей, бонет, шкафов и камер. Изготовленная и запущенная в эксплуатацию климатическая камера с рабочим объемом 90 м³ предназначена для проведения периодических и исследовательских испытаний разрабатываемого торгового холодильного оборудования как с выносным, так и со встроенным холодильным агрегатом в соответствии с требованиями ГОСТ 32560.2-2013 «Шкафы, прилавки и витрины холодильные торговые. Требования, методы и условия испытаний» (ISO 239953-2:2005).

В журнале «Империя холода» №2(107), 2021 г.
Климатическая камера для испытаний торгового холодильного оборудования

* * *

Большая климатическая камера «тепло-холод-влага» для ЗАО «Озерская промышленная компания» (группа компаний CRYSPI), 2016 год

Для этого предприятия, выпускающего холодильные и морозильные витрины, холодильные прилавки, морозильные лари, охлаждаемые пристенные стеллажи, наши специалисты спроектировали, изготовили и запустили в эксплуатацию климатическую испытательную камеру объемом 84 м³ для проведения серийно выпускаемого торгового холодильного оборудования. Важной отличительной особенностью данной климатической камеры является возможность ее использования как для испытаний серийно выпускаемых изделий (с выносным и со встроенным холодильным агрегатом) в соответствии с требованиями ГОСТ 23833-95 «Оборудование холодильное торговое. Общие технические условия», так и для испытаний вновь разрабатываемых изделий с целью поиска путей снижения их себестоимости и повышения конкурентоспособности.

В журнале «Империя холода» №1(82), 2017 г.
Испытательные климатические камеры от Фригодизайн

* * *

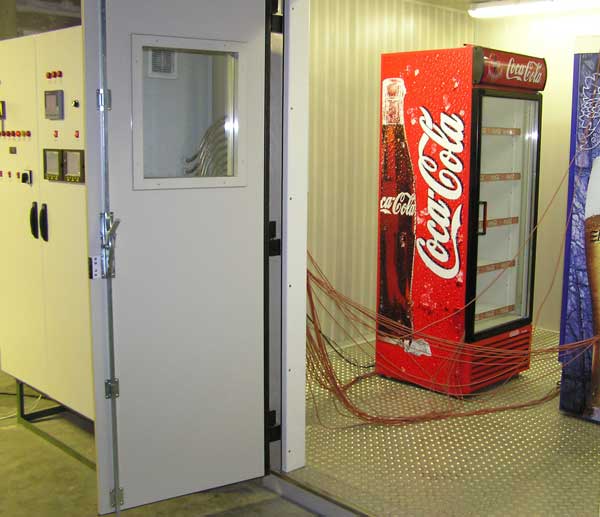

Климатические камеры для холодильных шкафов и витрин в уличном исполнении

Для завода торгового холодильного оборудования «Фригогласс-Евразия-Орел» изготовлена климатическая испытательная камера ФРИГОДИЗАЙН КИ-40И. Она предназначенная для проведения периодических испытаний и аттестации выпускаемых холодильных шкафов и витрин в уличном исполнении под торговыми марками FRIGOREX, NORKOOL, COLDWELL. Камера выполнена с автоматической системой контроля и управления оборудованием, обеспечивающие параметры климата в рабочей зоне от +10…+55°С и относительную влажность 35…95% при высокой равномерности поля скоростей воздуха по всему сечению рабочей зоны. Камера аттестована представителями Ростеста и сдана заказчику в эксплуатацию.

В журнале «Империя холода» №1(82), 2017 г. Испытательные климатические камеры от Фригодизайн^тм

АВТОР: ВИКТОР ВЕЛЮХАНОВ (ГЕНЕРАЛЬНЫЙ ДИРЕКТОР ООО «ФРИГОТРЕЙД»)
