Энергосберегающие низкотемпературные холодильные машины для охлаждения промежуточного хладоносителя

Энергосберегающие низкотемпературные холодильные машины (чиллеры) на базе спиральных компрессоров Copeland предназначены для охлаждения промежуточного хладоносителя (незамерзающей жидкости) в централизованных системах холодоснабжения предприятий пищевой, перерабатывающей, химической, фармацевтической и других отраслей промышленности. Возможны три варианта исполнения: FWR - c выносным конденсатором воздушного охлаждения (поставляется в отдельной упаковке и может быть любым, в зависимости от требований заказчика), FWA - с конденсатором воздушного охлаждения на общей раме, FWW - с конденсатором водяного охлаждения на общей раме. Диапазон температур хладоносителя: от-35°С  до +10°С. Диапазон температур окружающей среды от -30°С до +45°С. Хладагент: R404A или R507A.

Энергосберегающие холодильные машины изготавливаются на базе новых высокоэффективных спиральных компрессоров серии ZF EVI, специально разработанных и оптимизированных для максимального использования преимуществ технологии двухступенчатого сжатия и переохлаждения жидкости в экономайзере. Спиральные компрессоры ZF EVI отличаются более высокими значениями холодопроизводительности и холодильного коэффициента (COP) по сравнению с имеющимися на рынке компрессорами, что обеспечивает значительную экономию электроэнергии (до 30%) и короткий срок окупаемости холодильных машин. Холодильный цикл высокоэффективного спирального компрессора ZF EVI подобен двухступенчатому циклу с промежуточным охлаждением, но с использованием одного единственного компрессора, что является намного более простым решением и исключает дополнительные потери, существующие в обычной системе с двумя ступенями сжатия. Такой способ повышения энергоэффективности компрессоров ранее использовался только на винтовых компрессорах, где и получил широкое распространение.

Новые спиральные компрессоры серии ZF EVI отличаются от предыдущей серии ZF отсутствием впрыска жидкости, благодаря чему значительно увеличивается ресурс работы компрессора. Охлаждение газа в процессе сжатия происходит за счет подачи пара из экономайзера в полость сжатия. В процессе сжатия холодный пар из экономайзера смешиваясь с горячим газом снижает его температуру и тем самым снижаются затраты энергии на сжатие. Полученное в экономайзере переохлаждение жидкого хладагента увеличивает холодопроизводительность (до 40%) за счет снижения потерь при дросселировании жидкости в терморегулирующем расширительном вентиле. Это приводит к значительному увеличению холодильного коэффициента (COP), т.е. повышению энергоэффективности компрессора.

В дополнение к выше указанному (в качестве дополнительной энергосберегающей опции) возможна дополнительная экономия электроэнергии (до 25% от годового потребления энергии) за счет применения новых спиральных компрессоров серии ZF EVI Digital Scroll™, с плавным регулированием холодопроизводительности. Это происходит благодаря значительному сокращению количества пусков компрессора, а также благодаря отсутствию потерь при снижении нагрузки из-за избыточной производительности компрессора, что обеспечивается ;автоматической адаптацией производительности компрессора под текущую нагрузку.

Энергосберегающие холодильные машины с плавным регулированием холодопроизводительности изготавливаются на базе новых спиральных компрессоров серии ZF EVI Digital Scroll™, которые базируется на уникальной технологии согласования спирального блока Copeland Compliance™. Управление производительностью достигается путем разведения спиралей в осевом направлении на небольшой период времени. Это простой и надежный механический способ для плавного регулирования производительности обеспечивает повышение эффективности холодилтной машины и высокую точность поддержания температуры жидкости на выходе. Спиральный компрессор Digital Scroll™ обладает самым широким диапазоном регулирования производительности в промышленности и позволяет плавно менять производительность от 10% до 100% без снижения холодильного коэффициента (COP). В результате применения двухступенчатого сжатия и высокоэффективного управления производительностью достигается максимальное энергосбережение при эксплуатации и максимальный экономический эффект.
Подробнее о спиральных компрессорах Copeland

Энергосберегающие холодильные машины на базе высокоэффективных спиральных компрессоров с экономайзером обладают следующими преимуществами:
  • минимальное энергопотребление благодаря охлаждению газа в процессе сжатия и переохлаждению жидкого хладагента в экономайзере (экономия энергии до 30% по отношению к аналогам существующим на рынке);
  • повышенная энергоэффективность и холодильный коэффициент (до 30% по отношению к аналогам существующим на рынке);
  • повышенная холодопроизводительность (до 40% по отношению к старым моделям компрессоров ZF и аналогам существующим на рынке);
  • минимальный пусковой ток и пониженное энергопотребление благодаря разведению спиралей при пуске;
  • высокая надежность, благодаря большой мощности привода компрессора (относительно аналогов существующих на рынке) исключает перегрев электродвигателя при выходе на режим и при перегрузках;
  • надежная смазка, благодаря низкому уносу масла в систему;
  • большой ресурс, благодаря применению тефлоновых подшипников скольжения;
  • неизменная холодопроизводительность на протяжении всего срока службы вследствие свободного, самоподстраивающегося уплотнения между спиралями;
  • повышенная устойчивость к «влажному ходу» и механическим загрязнениям благодаря радиальному согласованию спиралей;
  • внутренняя механическая защита спиралей от перегрузки;<
  • небольшой вес и компактные размеры - компрессоры этой серии наполовину легче и меньше аналогичных полугерметичных компрессоров;
  • широкий диапазон температур охлаждаемой жидкости от минус 35°C до +10°C;
  • широкий ряд производительностей;
  • низкий уровень шума и вибраций;
  • простота монтажа и эксплуатации;
  • конкурентоспособные цены.

Фригодизайн ТМ также производит низкотемпературные холодильные машины для охлаждения жидкостей на базе компрессоров BITZER, BOCK и J&E HALL

(см. раздел Высокоэффективный низкотемпературный спиральный компрессор, заправленный маслом, с картерным нагревателем, запорными вентилями, смотровым стеклом уровня масла и электронным реле тепловой защиты электродвигателя.).

Состав низкотемпературной холодильной машины

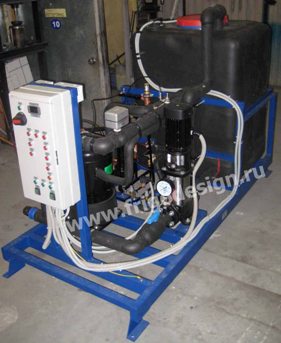

Энергосберегающая низкотемпературная холодильная машина с насосом и емкостью

Энергосберегающая низкотемпературная холодильная машина в кожухе с конденсатором воздушного охлаждения

Высокоэффективная низкотемпературная холодильная машина с насосом и емкостью

  • Ресивер с обратным клапаном на входе, запорным вентилем на выходе и смотровыми стеклами нижнего и верхнего уровня.
  • Экономайзер (переохладитель). Высокоэффективный пластинчатый меднопаянный теплообменник из нержавеющей стали. Соленоидный и терморегулирующий вентили на линии подачи жидкого хладагента в экономайзер.
  • Пластинчатый медно-паяный испаритель из нержавеющей стали, или кожухотрубный испаритель из стали и медных труб. Теплоизоляция испарителя.
  • Жидкостная магистраль с фильтром-осушителем, смотровым стеклом с индикатором влажности, соленоидным вентилем и терморегулирующим вентилем.
  • Регулятор давления конденсации и регулятор давления в ресивере.
  • Реле высокого и низкого давления для защиты холодильного компрессора.
  • Прессостаты или датчик давления для управления вентиляторами конденсатора.
  • Реле контроля расхода жидкости.
  • Датчик температуры для защиты испарителя от замерзания (на выходе).
  • Датчик для контроля температуры жидкости в накопительной емкости или на входе в холодильную машину.
  • Пылевлагозащищенный шкаф управления (исполнение IP65) с микропроцессорным блоком управления Dixell, индикацией температуры и всех аварийных ситуаций. Ступенчатое (или плавное цифровое) регулирование производительности для многокомпрессорных низкотемпературных холодильных машин.
  • Все элементы установлены на раму, соединены трубопроводами и подключены к шкафу управления.
  • Заправка низкотемпературной холодильной машины сухим азотом для консервации.
  • Контроль качества сборки, полная проверка в сборе со шкафом управления, настройка и программирование всех приборов автоматики перед отгрузкой заказчику.
  • Выносной воздушный конденсатор (поставляется в отдельной упаковке).
  • Документация.
  • Компоновка, габаритные и присоединительные размеры по техническому заданию заказчика.

Дополнительные опции

  • Клеммная коробка на раме холодильной машины и выносной шкаф управления.
  • Выносной конденсатор воздушного охлаждения.
  • Исполнение с конденсатором водушного охлаждения на общей раме .Кожухотрубный испаритель из нержавеющей стали .
  • Исполнение холодильной машины с гиромодулем на общей раме. низкотемпературной Гидромодуль в составе: жидкостной насос (один или более), емкость для жидкости, арматура, автоматика, трубопроводы с теплоизоляцией, рама и щит управления .
  • Компрессор Digital Scroll™ с плавным цифровым регулированием производительности от 10% до 100%;

Энергосберегающие опции

  • Адиабатическая система охлаждения воздуха на входе в конденсатор за счет его увлажнения. Применяется с воздушным конденсатором при высоких температурах окружающего воздуха, а также для экономии электроэнергии.
  • (поставляется в отдельной упаковке).
  • Воздушный конденсатор с центробежным вентилятором (поставляется в отдельной упаковке).
  • Испарительный конденсатор воздушного охлаждения
  • Исполнение с конденсатором водяного охлаждения.
  • Градирня и гидромодуль (поставляются отдельно) в составе: жидкостной насос (один или более), емкость для воды, арматура, автоматика, трубопроводы, рама, щит управления, система водоподготовки.
  • Дополнительный переохладитель жидкого хладагента.
  • Регенеративный теплообменник.
  • Частотный привод, вентиляторов, насосов.
  • Система компьютерного управления и мониторинга.
  • Драйкуллер с системой автоматики для непосредственного охлаждения промежуточного охлаждения в холодное время года (т.н. система "Free Colling").
  • Теплообменник-рекуператор тепла для подогрева воды или промежуточного теплоносителя.
  • Система компьютерного управления и мониторинга.

  Если Вы хотите купить низкотемпературную холодильную машину, для более точного расчета цены заполните Опросный лист

Характеристики энергосберегающих низкотемпературных холодильных машин


МОДЕЛЬ

ЭТИЛЕНГЛИКОЛЬ 35%

tвх= -10°С; tвых= -15°С

ЭТИЛЕНГЛИКОЛЬ 45%

tвх= -20°С; tвых= -25°С

ЭТИЛЕНГЛИКОЛЬ 55%

tвх= -30°С; tвых= -35°С

Qo

кВт

Ne

кВт

G

м3

Qо

кВт

Nе

кВт

G

м3

Qo

кВт

Ne

кВт

G

м3

Однокомпрессорные

FWR1-ZF13

6.87

3.68

1,30

4,63

3,50

0,93

2,85

3,33

0,62

FWR1-ZF18

9.57

5,13

1,82

6,79

4,76

1,36

4,85

4,33

1,05

FWR1-ZF24

12.3

6,49

2,33

8,57

6,05

1,72

5,48

5,53

1,19

FWR1-ZF33

16.4

8,67

3,12

11,4

8,19

2,29

7,79

7,74

1,69

FWR1-ZF40

21.6

11,2

4,11

14,5

9,84

2,90

7,83

7,45

1,70

FWR1-ZF48

24.4

12,9

4,65

17,3

11,75

3,46

11,4

10,5

2,48

Двухкомпрессорные

FWR1-2xZF13

13,7

7,36

2,60

9,26

7,00

1,86

5,70

6,66

1,24

FWR1-2xZF18

19,1

10,3

3,64

13,6

9,52

2,72

9,70

8,66

2,10

FWR1-2xZF24

24,5

13,0

4,66

17,1

12,1

3,44

10,1

11,1

2,38

FWR1-2xZF33

32,8

17,3

6,24

22,9

16,4

4,58

15,6

15,5

3,38

FWR1-2xZF40

43,2

22,3

8,22

29,0

19,7

5,80

15,7

14,9

3,40

FWR1-2xZF48

48,8

25,9

9,30

34,6

23,5

6,92

22,8

21,0

4,96

Трехкомпрессорные

FWR1-3xZF33

49,2

26,0

9,36

34,4

24,6

6,87

23,4

23,2

5,07

FWR1-3xZF40

64,8

33,5

12,3

43,5

29,5

8,70

23,5

22,3

5,10

FWR1-3xZF48

73,2

38,9

14,0

51,9

35,2

10,4

34,2

31,5

7,44

Четырехкомпрессорные

FWR1-4xZF33

65,6

34,7

12,5

45,8

32,8

9,16

31,2

31,0

6,76

FWR1-4xZF40

86,4

44,6

16,4

58,0

39,4

11,6

31,3

29,8

6,80

FWR1-4xZF48

97,6

51,8

18,6

69,2

47,0

13,8

45,6

42,0

9,92

Шестикомпрессорные

FWR1-6xZF33

98,4

52,0

18,7

68,7

149,1

13,7

46,7

46,5

10,1

FWR1-6xZF40

130

66,9

24,7

87,0

59,0

17,4

47,0

44,7

10,2

FWR1-6xZF48

146

77,7

27,9

104

70,1

20,8

68,4

63,0

14,9

Производительность Qo и потребляемая мощность Ne низкотемпературных холодильных машин указаны на R404А при температуре окружающего воздуха 32 С.
G - необходимый расход жидкости через испаритель при температуре жидкости на входе tвх. и температуре на выходе tвых. .
Потребляемая мощность Ne указана без учета мощности вентиляторов воздушного конденсатора.
