Энергосберегающее компьютерное управление холодильными системами

Централизованное компьютерное управление холодильными системами позволяет получить значительную годовую экономию электроэнергии. В этой статье на примере супермаркета рассмотрены возможности энергосбережения с помощью системы компьютерного мониторинга и управления DIXELL. В супермаркетах, хорошо организованная система энергосбережения дает ощутимый эффект по контролю электропотребления, а также влияет на эффективность и продолжительность работы всех компонентов инфраструктуры магазинов – от компрессорных агрегатов до прилавков или самых маленьких компонентов, таких как лампы освещения. Важно помнить, что все это может снизить объем требуемого обслуживания, которое является очень затратными и по времени, и по деньгам.

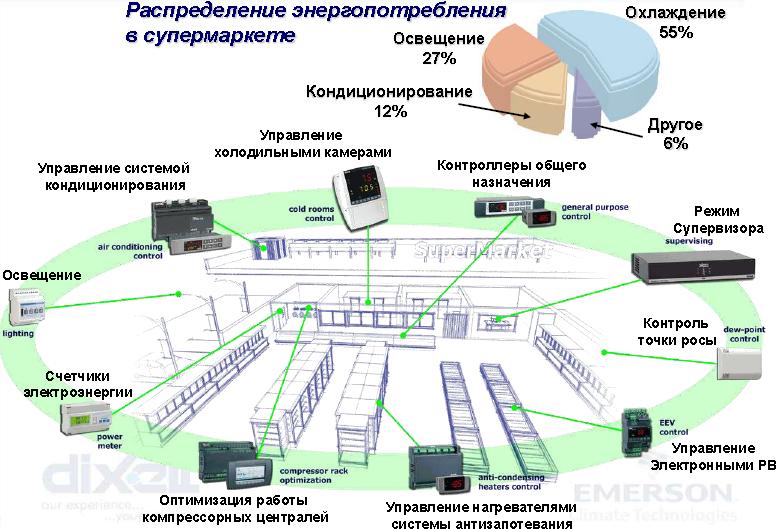

Энергосберегающие решения для супермаркетов

Что касается энергосбережения, то Dixell предлагает решения, которые ориентированы не только на холодильные системы, но также и на системы кондиционирования воздуха и освещение.

Решениями для холодильных систем являются:

• Функция надзора (только XWEB5000)

• Функция CRO (оптимизация Компрессорной Установки)

• Регулирование компрессорной установки

• Управление ЭРВ (Электронным Расширительным Вентилем)

• Управление нагревателями анти-запотевания

Энергосбережение 3%

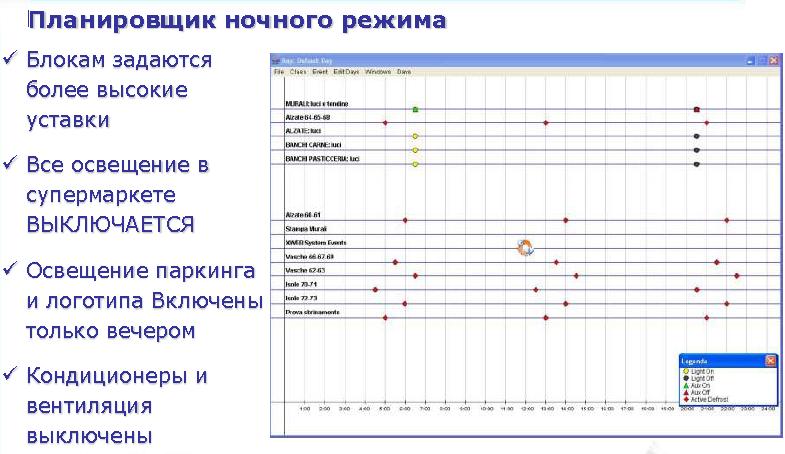

На регулирование холодильной системы в супермаркете оказывают влияние иные факторы, как внутренние, так и внешние. Диспетчерская система должна собрать, проанализировать и понять все эти факторы для того, чтобы выполнять в любой ситуации. Мониторинговый сервер XWEB5000 имеет в своем арсенале функцию Надзора (Супернадзора), которая благодаря интуитивной и эффективной системе графического программирования, позволяет заранее настроить действия, выполняемые мониторинговым сервером автоматически при наступлении критических условий. Например, эта функция может использоваться при пиковых нагрузках для автоматического перевода систем на другие, менее энергоемкие режимы, или для отключения заданных систем, чтобы не выйти за установленные для данного объекта лимиты энергопотребления.

Энергосбережение 11%

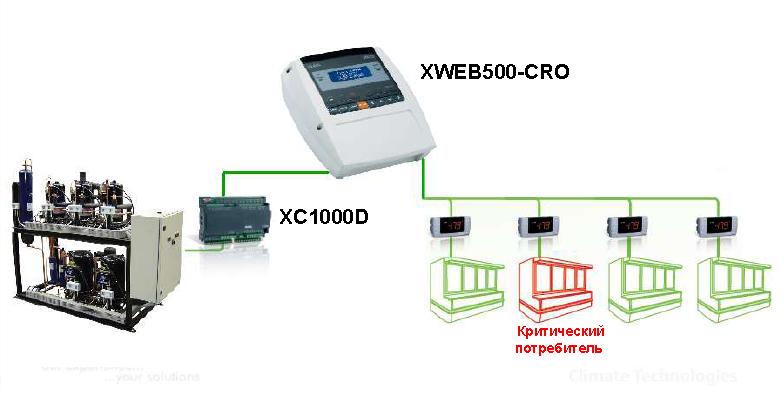

Функция CRO – это торговая марка решения компании Dixell по динамичекскому регулированию давления всасывания компрессорной установки, направленного на энергосбережение.

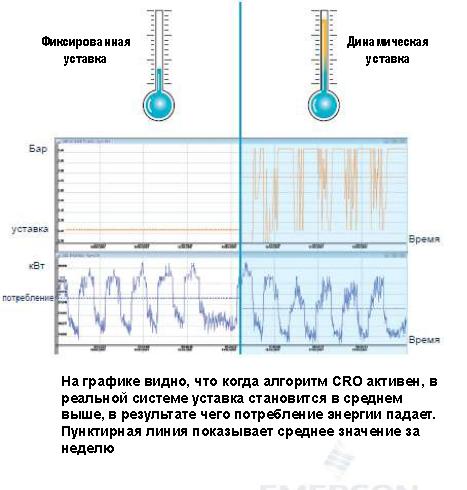

Алгоритм CRO делает возможным регулирование уставки компрессорной установки и наилучшим образом,  в зависимости от состояния подключенных устройств, обеспечивая годовое энергосбережение по компрессорной установке от 10 до 20%. Система, снабженная функцией CRO анализирует информацию от контроллера потребителя, чтобы понять, требуется ли большая мощность охлаждения и в каком количестве.

Уставка будет пересчитана, чтобы компенсировать наихудший случай и будет отправлена из системы диспетчеризации на контроллер компрессорного агрегата XC1000D;

это будет новая рабочая уставка.

Преимущества:

♦ Постоянно оптимизируется давление всасывания

♦ Определяется и управляется критическими устройствами

♦ Не обязательно использовать ЭРВ

♦ Увеличивается производительность установки с ТРВ

♦ Требуются только стандартные холодильные компоненты

♦ Помогает в анализе холодильного баланса, особенно в начальной фазе

Энергосбережение 6%

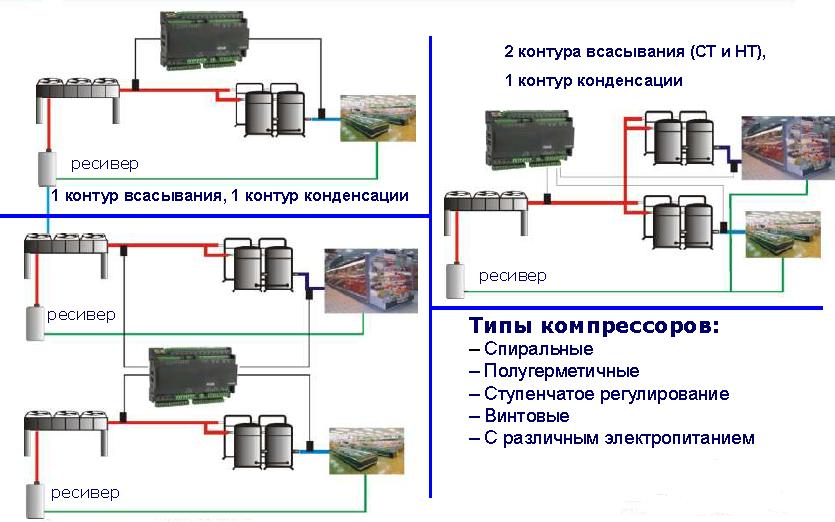

Компрессорная установка – это сердце системы, вырабатывающей холод и правильное регулирование этой системы может преимущественно снизить затраты. Контроллер серии XC1000D, помимо поддержки функции CRO, обеспечивает регулирование переохлаждения, делает возможным динамическое изменение уставки давление всасывания/нагнетания и позволяет управлять холодильной мощностью компрессорной установки. Все это позволяет снизить на 6-8% годовое энергопотребление компрессорной установки.

Оптимизация управления:

▪ Регулирование переохлаждення: экономия может достичь до 25% по сравнению со стандартной системой

▪ Давление конденсации в соответствии с наружной температурой (Динамическая уставка конденсации): около 10% сбережения энергии на 3К понижения уставки конденсации

▪ Оптимизация за счет плавного регулирования работы компрессоров и вентиляторов: использование инверторов

Энергосбережение 6,5%

Благодаря применению электронных вентилей в коммерческом холодоснабжении достигается значительное энергосбережение по сравнению с традиционными системами с механическим ТРВ.

Преимущества:

- Условия работы компрессорной установки лучше

- Меньший износ и меньше аварий

- Меньшее обслуживание

- Лучшая производительность

- Лучшее регулирование при низких температурах

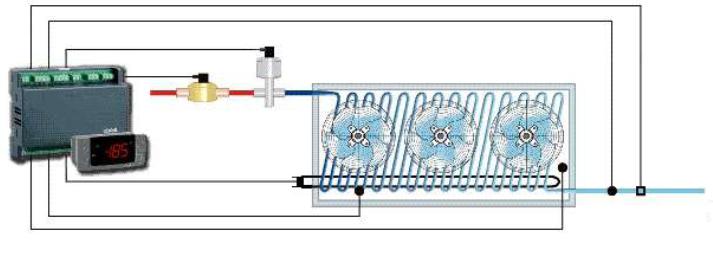

Энергосбережение с помощью Электронных Регулирующих Вентилей

▪ Снижение температуры конденсации (около 10% сбережения энергии на каждые 3К понижения температуры конденсации)

▪ Точный контроль позволяет поднять температуру кипения (около 10% сбережения энергии на каждые 3К превышения температуры кипения)

▪ Лучшая эффективность испарителя

▪ Уменьшение циклов оттайки

▪ Автоматическое приспособление к условиям работы системы

▪ Снижение усушки продуктов сохраняет их качество

Энергосбережение 3,5%

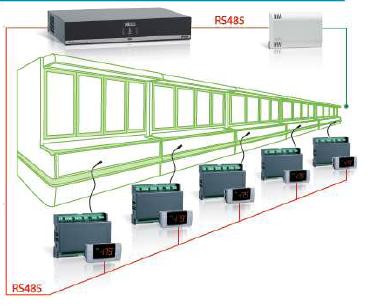

Конденсация влаги на металлических и стеклянных поверхностях охлаждаемых витрин, особенно низкотемпературных, является проблемой, которая может быть решена применением нагревателей антизапотевания. Dixell предлагает оптимизировать работу стандартных нагревателей, используя метод отслеживания точки росы в каждой витрине, вместо работы по показателям относительной влажности в зале. Это дает экономию энергии в 40-50% по сравнению со стандартными системами.

▪ Использование датчика точки росы

▪ Регулирование уставки нагревателей антизапотевания через сервер мониторинга

▪ Прямое управление нагревателями антизапотевания с контроллера витрины

▪ Возможность управления в группах

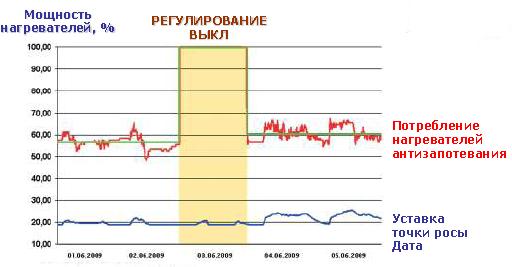

График показывает изменение потребления нагревателей (в %).

Разница между ВКЛ и ВЫКЛ регулированием падает со 100% до 55-60%

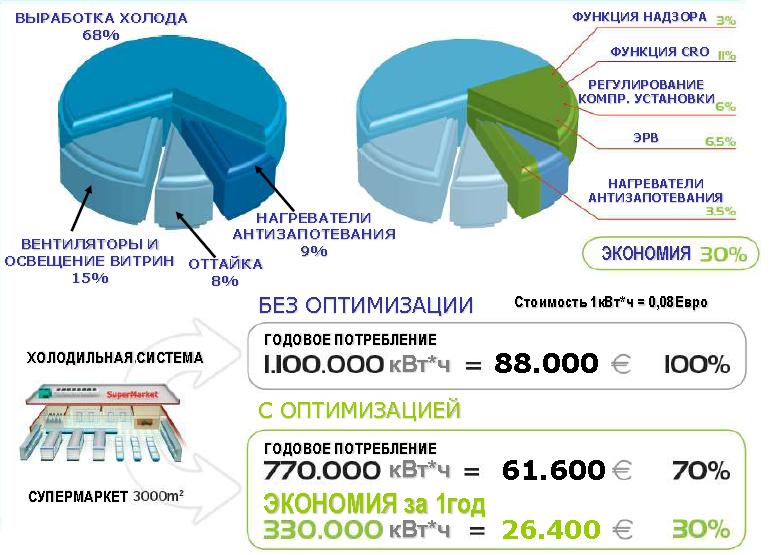

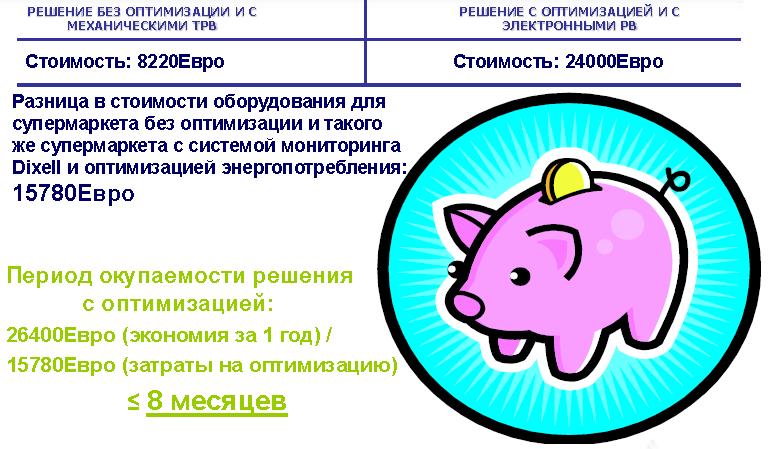

Эффективность современных решений на примере супермаркета площадью 3000 кв. м.

▪ НТ централь – 4 х 15кВт

▪ СТ централь – 4 х 18,6кВт

▪ Витрины, горки, бонеты, камеры – 60 шт.

;

Дополнительная экономия может достигаться за счет оптимизации управления освещением и за счет отслеживания расхода ресурсов: воды, газа.

▪ Управление Освещением: Торговая Зона, Охлаждаемые витрины, Паркинг и Логотип

▪ Мониторинг Потребления::

- Эл. энергии, кВтч

- Воды, куб. м

- Газа, куб. м

Автономный веб-вервер для:

▪ Полная интеграция со всей продукцией Dixell, имеющейся на объекте:

▪ Полное управление авариями

-Сообщения об авариях  по SMS, E-mail, Факсу

-До 7 различных получателей

▪ Дистанционное обслуживание (настройка параметров)

▪ Графики и Отчеты

▪ Сохранение данных в течение 1 года

▪ Возможности подключения

▪ Модема (опциональный встроенный или внешний, аналоговый или GSM*)

▪ Порт Ethernet для подключения к Lan и Internet

▪ 3 реле

▪ Цифровой вход общего пользования

Редактор Схем размещения – графический Инструмент, находящийся на сервере XWEB, не требующий установки какого бы то ни было дополнительного ПО на ПК

▪ С помощью редактора Схем вы можете подготовить планы магазина и разместить на них:

▪ Информационные окна состояний устройств

▪ Кнопка команд для одного или более устройств

▪ Связь с другими планами

Эффективный и организованный сервис

X0Web & XCENTER… по-настоящему полезный инструмент в управлении сервисом магазинов, сетей…

▪ Диагностика… для презентивных действий

▪ Централизация аварий от всех точек продаж

▪ Удаленный доступ через Internet

▪ Управление группой технического обслуживания

▪ Прослеживание затрат/финансирования сервиса

▪ Статистика неисправностей и аварийных сигналов

▪ Совместимость с системами сторонних производителей

Глобальное решение для магазиностроения - XCENTER

Программа централизованного управления для центра обработки вызовов

▪ Управление аварийными сигналами и оповещение по Email – sms

▪ Статистическая обработка

▪ Управление процессом ремонта и отчетность

▪ Отслеживание расположения объектов на карте для сервиса

▪ Совместимость с системами дрйгих производителей

▪ База данных Oracle®

▪ Передача данных через Internet (SNMP по TCP/IP) или телефонную линию (через Dial-up-соединение)
