Холодильные склады хранения продуктов являются важным звеном в обеспечении продовольственной безопасности населения страны. Поэтому проектирование и строительство холодильных складов хранения, а также их последующая безотказная работа является приоритетной задачей. Об этом подробнее на странице Холодильные склады
Ниже представлены уже выполненные нашей компанией проекты.

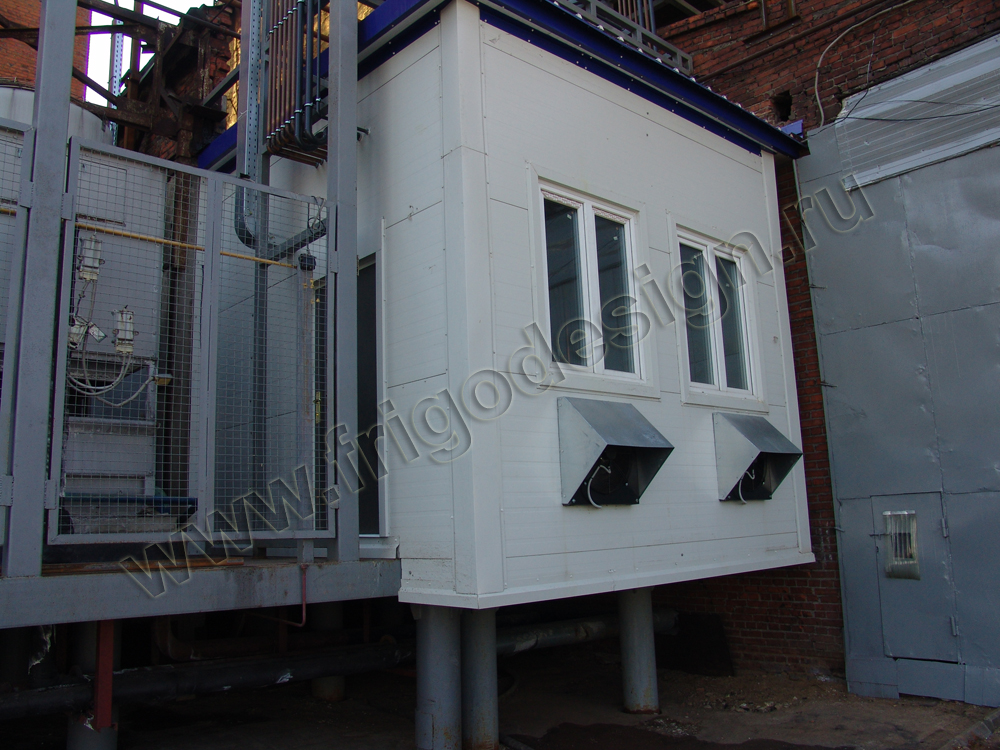

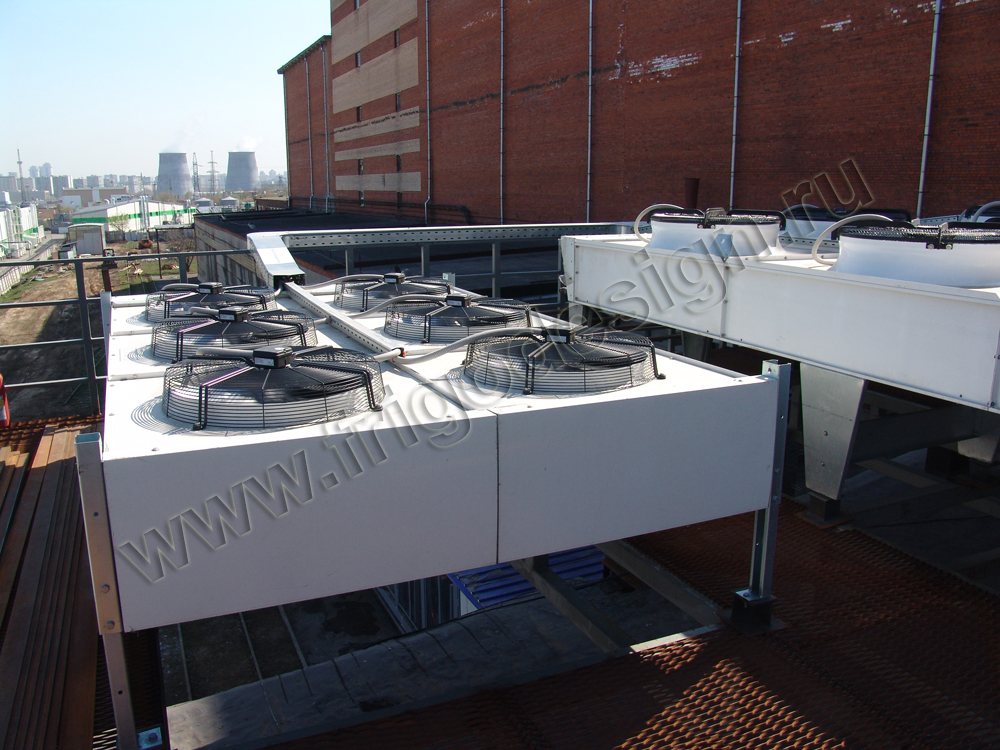

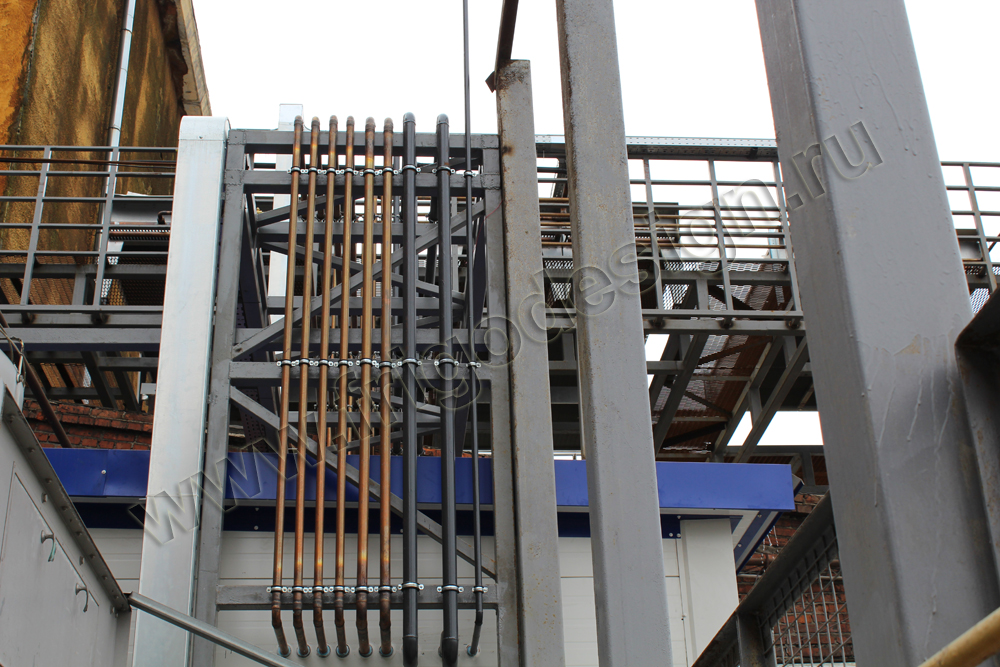

Модернизация части системы холодоснабжения Московского хладокомбината №14, 2019г. г. Москва
Весной 2019 года нашей фирмой был завершены работы на хладокомбинате №14 г. Москвы. В настоящее время это комплекс оптовой торговли, который включает более 90 низкотемпературных камер с объемом единовременного хранения более 32000 тонн продуктов в охлаждаемых складах. Для этого предприятия был выполнен проект системы холодоснабжения, машинного отделения и конденсаторной площадки, изготовлена холодильная установка с насосным агрегатом, выполнено строительство машинного отделения из сендвич-панелей и конденсаторной площадки, монтаж и пуско-наладка холодильного и насосного оборудования «под ключ». Низкотемпературная холодильная установка обеспечивает охлаждение хладоносителя до - 25±1°С.Холодильная установка изготовлена на базе двух промышленных полугерметичных винтовых компрессоров фирмы J&E Hall (Англия) и пластинчатых полусварных разборных теплообменников фирмы Кельвион (Германия). Установка имеет два полностью независимых фреоновых контура, что повышает её надежность. Циркуляцию хладоносителя обеспечивает насосный агрегат с центробежным насосом фирмы Grundfoss. Холодильная установка укомплектована конденсаторами и маслоохладителями воздушного охлаждения (по числу контуров) фирмы Crocco (Италия), которые размещены на конденсаторной площадке с перепадом высот более 10м. Управление вентиляторами конденсаторов обеспечивается регуляторами скорости вращения.
Для экономии электроэнергии и плавного регулирования производительности, а также исключения пусковых токов при запуске, установка оснащена частотным преобразователем для привода компрессоров, что обеспечивает годовую экономию электроэнергии до 25% от суммарного годового потребления. Машинное отделение, в котором размещается холодильная установка построено на сваях, чтобы встроить его в существующее ограниченное пространство, для чего были выполнены геодезические изыскания и полный цикл проектных работ.

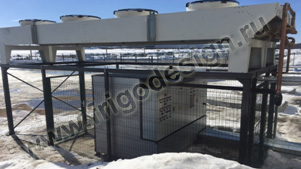

Логистический промышленный парк «Валищево» Подольский район, Московская область, 2018г.
Для указанного объекта ФРИГОДИЗАЙН® разработана проектная и рабочая документация на систему холодоснабжения акцизного склада хранения алкоголя, в том числе на системы автоматизации и диспетчеризации, систему дренажа воды после оттайки, систему электроснабжения, изготовлено оборудование, выполнен монтаж и пуско-наладка.
По требованию заказчика все работы были произведены в рекордные сроки, в течение одного месяца. Объем склада около 55000м³. Суточный грузооборот камеры составляет 460т продукции в сутки. Температура хранения внутри данного склада составляет 16±2°С. Система холодоснабжения состоит из многокомпрессорного агрегата и 10 воздухоохладителей кубического типа итальянской фирмы CROCCO.
Для дистанционного контроля за работой системы холодоснабжения используется смонтированная система ADAP COOL фирмы Данфосс. Компрессорный агрегат изготовлен в уличном исполнении с защитным кожухом. Вся система холодоснабжения выполнена согласно «Правил устройства и безопасной эксплуатации холодильных систем ПБ09-592-03.

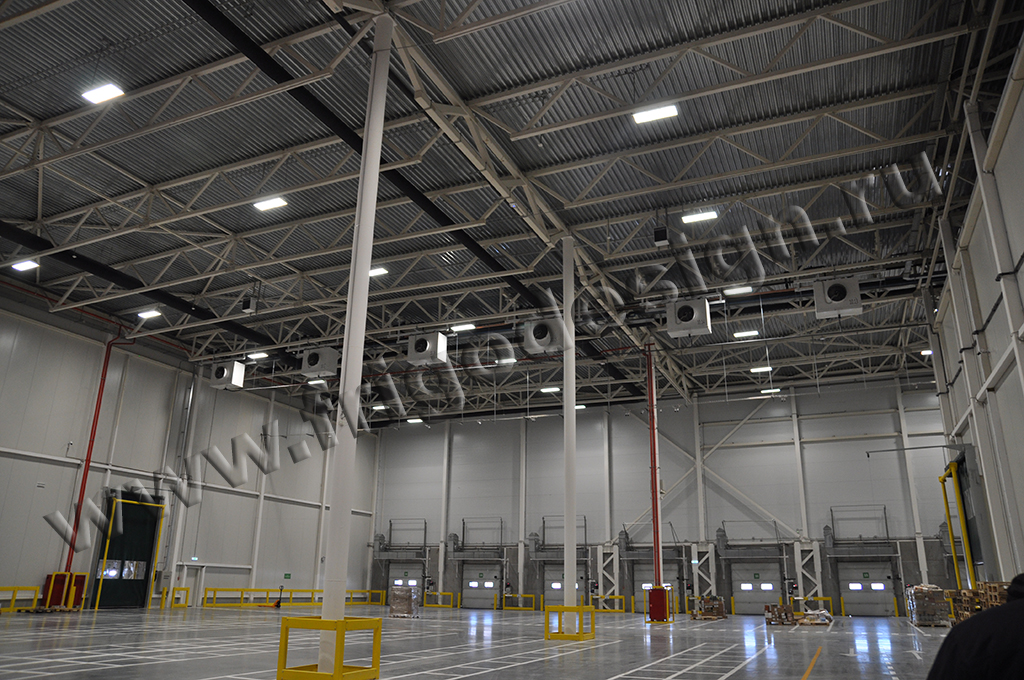

Складской логистический комплекс «Логопарк–Кольцевая-Восток» Белоярский район, Свердловской области 2017г.
На указанном объекте выполнен полный комплекс работ по проектированию, изготовлению, монтажу и пусконаладке систем холодоснабжения мультитемпературных камер складского логистического комплекса и связанных с ними системы энергоснабжения, дренажа, автоматизации и диспетчеризации.
Разработана и передана заказчику рабочая документация в полном объеме и соответствующая нормативным документам, действующим в РФ (ГОСТ, СНиП и др.). Суммарный объем холодильных камер составляет 89000м³. Четыре холодильных системы обеспечивают холодоснабжение камер с разной температурой, зон загрузки/выгрузки товара и центральных систем кондиционирования. Изготовлены и установлены три мобильных контейнерных холодильных машинных отделения с полным комплексом оборудования.
В системах холодоснабжения использовались энергосберегающие технические решения: оттайка воздухоохладителей горячим газом, подогрев грунта под полом в низкотемпературной зоне утилизированным теплом системы холодоснабжения, дополнительные переохладители, экономайзеры, электронные ТРВ и др. В системах холодоснабжения камер использованы воздухоохладители и воздушные конденсаторы итальянской фирмы CROCCO.
Система управления обеспечивает не только охлаждения холодильных камер, но и автоматический подогрев в зимний период года. Для удаленного контроля работы всех систем, а также для контроля энергопотребления оборудования использована система компьютерного мониторинга компании Данфосс.
Читать статью "Оттаивание воздухоохладителей горячим газом хладагента"
На видео ниже, показано как происходит оттайка воздухоохладителя горячим газом.

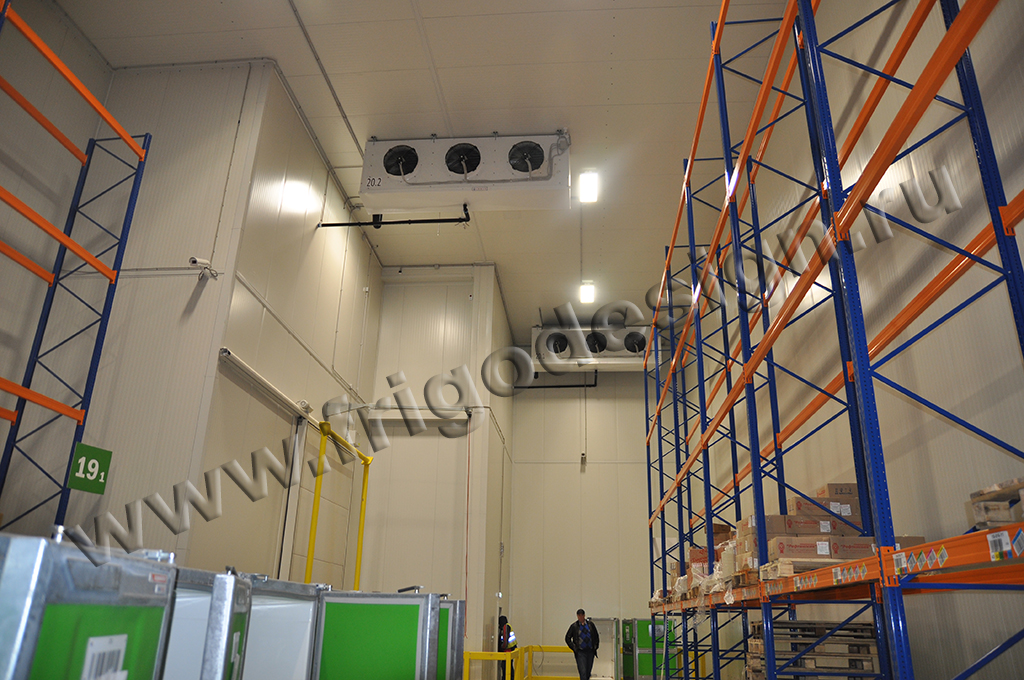

Мультитемпературный складской комплекс для PNK Group в Чеховском районе (2016 г.)
Выполнены работы по проектированию, изготовлению, монтажу и пуско-наладке «под ключ» системы холодоснабжения холодопроизводительностью 1,6 МВт с системой автоматизации и компьютерного мониторинга мультитемпературного склада, с суммарным объемом холодильных камер 170000м³.

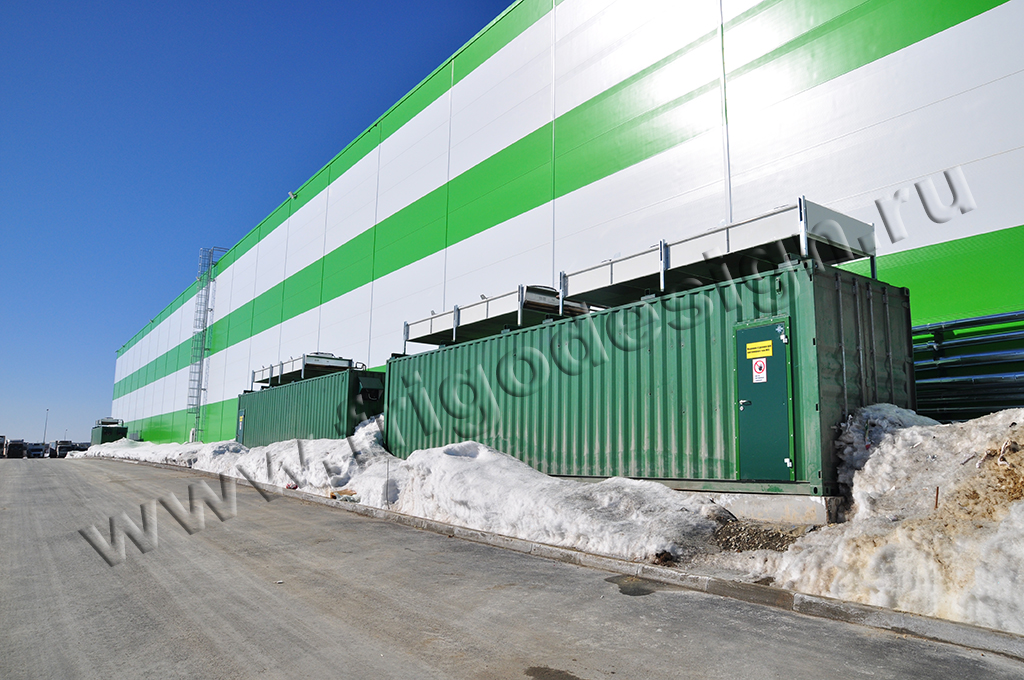

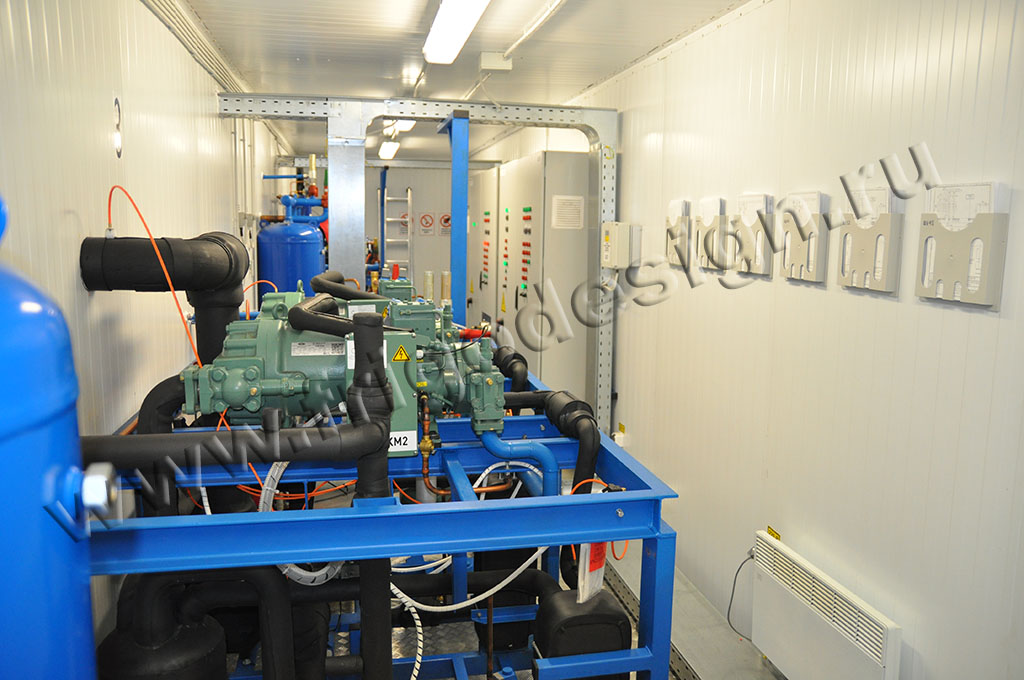

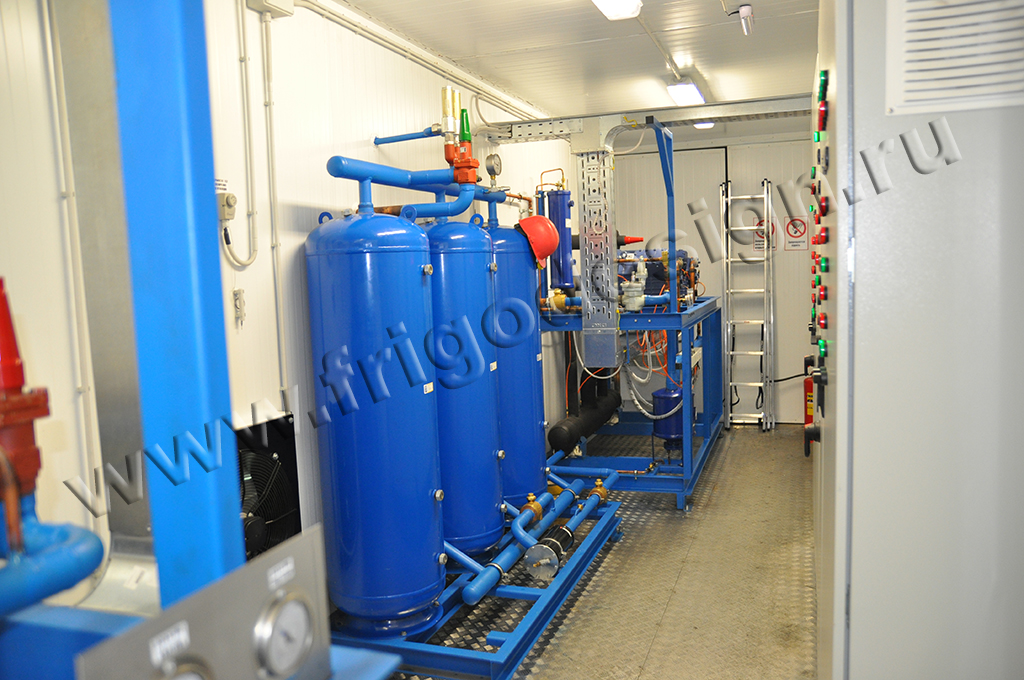

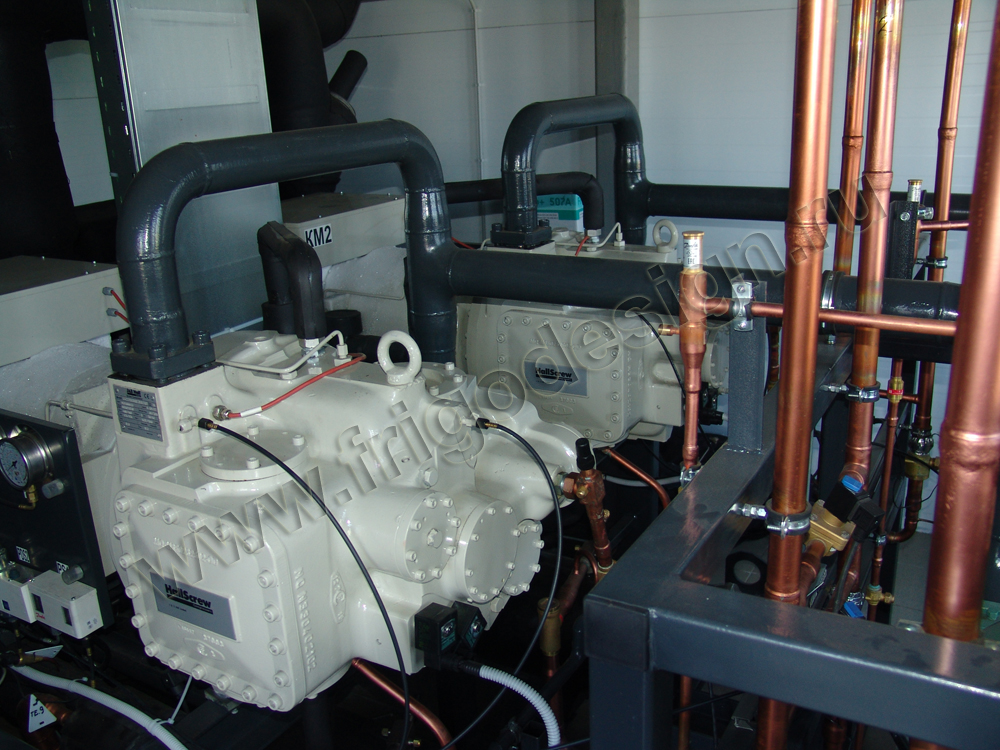

Три многокомпрессорных агрегата на винтовых компрессорах Bitzer в контейнерном исполнении обеспечивают заданную температуру в шести холодильных камерах для хранения охлажденных мясных продуктов, молочных продуктов, овощей и фруктов, алкогольной продукции и бананов, а также обеспечивают холодоснабжение трех приточных блоков системы вентиляции холодильных камер и офиса.
Система автоматизации обеспечивает управление охлаждением и нагревом воздуха в камерах, а также охлаждение воздуха в приточных блоках системы вентиляции.
В данной системе холодоснабжения установлены 28 промышленных воздухоохладителей и 6 конденсаторов итальянской фирмы CROCCO. Заказчику передан полный объем проектной и рабочей документации по системе холодоснабжения.
ЗАО «Генериум» (2015 г.)
Для данного предприятия построена «под ключ» холодильная камера объемом 147м³ для хранения сыворотки крови. Камера разделена на тамбур и низкотемпературное хранилище. Температура хранения продукции -20÷-25°С обеспечивается одной из двух полностью дублирующих друг друга холодильных установок производства ФРИГОДИЗАЙН®.
Холодильные установки выполнены на спиральных компрессорах Copeland ZF18KVE–EVI с экономайзером, позволяющими существенно снизить их энергопотребление.
Склад торговой сети Утконос, г. Москва (2015 г.)
Изготовлена и смонтирована система холодоснабжения распределительного склада объемом 3600м³ для хранения упакованных продуктов питания. Трехкомпрессорная холодильная станция холодопроизводительностью 166 кВт на шестицилиндровых компрессорах и пять двухпоточных промышленных воздухоохладителей, а также воздушный конденсатор итальянской фирмы CROCCO обеспечивает температуру воздуха внутри склада минус 7°С.
С целью снижения энергопотребления всей системы воздухоохладители оснащены электронными терморегулирующими вентилями. Весь комплекс оборудования оснащен системой компьютерного мониторинга и управления.
Склад хранения сырья «ОАО «Фармстандарт-лексредства»,
г. Курск (2014 г.)
Изготовлена и смонтирована холодильная установка камеры хранения сырья для производства гематогена. Продукт хранится в металлической емкости диаметром 2400мм и высотой 4100мм.
Установка холодопроизводительностью 20 кВт при температуре в камере 5ºС выполнена на спиральном компрессоре Copeland, с конденсатором и воздухоохладителями итальянской фирмы CROCCO.
Склад замороженных полуфабрикатов "Мясоперерабатывающий завод «Статус»" г. Волоколамск (2014 г.)
Для предприятия спроектированы, изготовлены и смонтированы две холодильных камеры с холодильными агрегатами на компрессорах Bock (Германия) для хранения замороженных мясных и рыбных полуфабрикатов с рабочей температурой минус 22÷24ºС. Воздушные конденсаторы и воздухоохладители итальянской фирмы CROCCO
Логистический складской комплекс «Логопарк -Волга», г. Тольятти (2014 г.)
Выполнен проект, изготовлена и смонтирована система холодоснабжения холодопроизводительностью 1 МВт для мультитемпературного склада с суммарным объемом холодильных камер 116500 м³.
Три многокомпрессорных агрегата на винтовых компрессорах обеспечивают температуру хранения охлажденных мясных продуктов при t =0÷+2ºC, овощей и фруктов при t =+6÷+8ºC, алкогольной продукции при ;t =+18ºC.

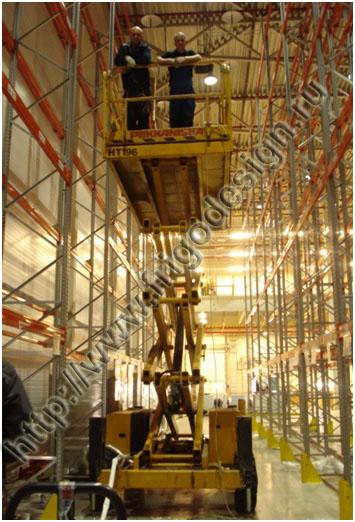

Размещение воздухоохладителей и прокладка всех труб и кабелей проведены на высоте 14м. В данной системе холодоснабжения установлены воздухоохладители и конденсаторы, в том числе и V-образный конденсатор, итальянской фирмы CROCCO.
Холодильное оборудование оснащено системой компьютерного мониторинга и управления.
Логистический складской комплекс «PNK-Толмачево» Новосибирская область, (2013 г.)
Для данного объекта выполнены проектирование и передача заказчику рабочей и исполнительской документации по следующим системам:
В соответствии с проектом для склада хранения алкогольной продукции суммарным объемом холодильных камер 32000м³ ФРИГОДИЗАЙН® изготовлены и смонтированы система холодоснабжения холодопроизводительностью 220 кВт, а также приточно-вытяжная вентиляция с расходом 3400м³/ч. Размещение воздухоохладителей и прокладка воздуховодов, труб и кабелей проведены на высоте 14м. Две холодильных установки на спиральных компрессорах COPELAND обеспечивают температуру хранения алкогольной продукции на уровне 12…14ºС. Холодильные установки выполнены в защитном звукоизолированном кожухе.
Склад хранения продуктов ООО «Айс-Сервис» (2013г.)
Холодильная установка на поршневом компрессоре BOCK холодопроизводительностью 12,5…20 кВт для камер хранения упакованных продуктов (-15…- 5°С). Укомплектована конденсатором и воздухоохладителями итальянской фирмы CROCCO.
Низкотемпературный склад для хранения кисломолочных бифидокультур в г.Чехове Московской области (2012г.)
Строительство низкотемпературной камеры (минус 55ºС) с системой тамбуров: тамбур минус 20ºС и два тамбура +4ºС с осушкой воздуха и регулируемой влажностью. В камере минус 55ºС установлена автоматическая откатная дверь, а в тамбурах - автоматические скоростные ворота. Для освещения использованы энергосберегающие светодиодные светильники. Для аварийного освещения и сигнализации предусмотрен бесперебойный источник питания.
Изготовление и монтаж каскадной холодильной установки на базе поршневых компрессоров BITZER на R23 и R507А с энергосберегающими опциями позволяющими получить экономию электроэнергии более 35%. В качестве энергосберегающих опций в системе холодоснабжения использованы: переохладители жидкого хладагента, регенеративные теплообменники, частотный привод вентиляторов воздухоохладителей и конденсаторов, плавный пуск компрессоров. В случае пропадания напряжения питания вся холодильная система автоматически запускает от резервного дизель генератора. Воздухоохладители и конденсаторы CROCCO.
Предусмотрена система компьютерного контроля и мониторинга с записью и длительным хранением параметров работы системы и удаленным доступом через интернет.
Склад хранения яблок в г. Краснодаре (2012 г.)
Холодильная установка для камер хранения яблок (2ºС) на компрессоре BITZER производительностью 27 кВт. Воздухоохладители и конденсаторы CROCCO.
Склад хранения замороженного теста ООО «Тагилхлеб» (2012 г.)
Холодильная установка для камеры заморозки теста (-42ºС) на компрессорах BITZER производительностью 10 кВт. Холодильная установка для камеры хранения теста (-25ºС) на компрессорах BITZER производительностью 5 кВт. Воздухоохладители и конденсатор CROCCO.
Склад хранения кетчупа и маойнеза объемом 67392 м3. Казанский масло-жировой комбинат (2011г.)
Две двухкомпрессорные центральные холодильные станции на базе винтовых полугерметичных промышленных компрессоров J&E Hall суммарной холодопроизводительностью 1530 кВт при температуре кипения минус 4°С и конденсации +50°С на хладагенте R22 для камеры охлаждения и хранения кетчупа и маойнеза объемом 67392 м3. Суммарная потребляемая мощность электродвигателей компрессоров на расчетном режиме 252 кВт. Холодильный коэффициент COP 3,04.
Система управления с компьютерным мониторингом.
Склад хранения замороженных продуктов г. Тольятти (2011 г.)
Энергосберегающая многокомпрессорная холодильная установка на поршневых компрессорах BITZER холодопроизводительностью 110 кВт с водяным конденсатором для низкотемпературных камер хранения продуктов (- 25°С). Насосный агрегат с баком, градирня и система водоподготовки.
Холодильный склад. Тюменская область (2011 г.)
Четыре холодильные установки на поршневых компрессорах BOCK суммарной холодопроизводительностью 50 кВт для низкотемпературных камер хранения замороженных продуктов (- 25°С). Воздухоохладители и конденсаторы CROCCO.
Центр промышленности республики Болгарии в г. Москве (2011 г.)
Холодильная установка на компрессоре Copeland холодопроизводительностью 20 кВт (1ºС) для склада хранения сухофруктов. Воздухоохладители и конденсаторы CROCCO.
Склад хранения картофеля ООО «Технология» г. Брянск (2011 г.)
Четыре холодильных установок на поршневых компрессорах BITZER суммарной холодопроизводительностью 100 кВт (2ºС) для картофелехранилища. Воздухоохладители и конденсатор CROCCO.
Склад хранения мороженного г. Невинномысск (2011 г.)
Холодильная установка уличного исполнения для камеры хранения мороженного (-25ºС) на компрессоре Copeland производительностью 8 кВт. Компрессор оборудован дополнительным подогревателем и термостатам защиты для запуска при низких температурах в зимний период. Воздухоохладитель CROCCO.
Торговый дом А6. Московская обл. г. Дзержинск. (2011 г.)
Склад хранения алкогольных напитков объемом 13000 куб.м с температурой 16ºС. Две холодильные установки на компрессорах BITZER суммарной производительностью 220 кВт. Воздухоохладители и конденсаторы CROCCO.
Склад хранения мороженного в г. Ярославле (2011 г.)
Холодильные установки уличного исполнения для камер хранения мороженного (-25ºС) на компрессорах BITZER производительностью по 17 кВт. Компрессоры оборудованы дополнительными подогревателями и термостатами защиты для запуска при низких температурах в зимний период. Воздухоохладители и конденсаторы CROCCO.
Склад хранения алкогольных напитков г. Калининград (2011 г.)
Склад хранения алкогольных напитков объемом 5400 куб.м с температурой 16ºС. Холодильная централь на двух компрессорах BITZER суммарной холодопроизводительностью 85 кВт. Воздухоохладители и конденсаторы CROCCO.
Склад хранения замороженной продукции ООО «Траст» г. Владивосток (2009 г.)
Холодильные установки на компрессорах BITZER для камер хранения замороженной продукции холодопроизводительностью 36 кВт (-25°С), воздухоохладители и конденсаторы CROCCO.Склад хранения замороженных полуфарикатов ООО «Этель-Сервис» г. Москва (2008 г.)
Холодильные установки на компрессоре BITZER для камер хранения замороженных полуфарикатов холодопроизводительностью (-25°С), воздухоохладитель и конденсатор CROCCO.
Холодильный склад ООО «Траст» г. Владивосток (2008 г.)
Холодильная установка на компрессоре BITZER для камер хранения замороженной продукции холодопроизводительностью 20 кВт (-25°С), воздухоохладитель и конденсатор CROCCO. Склад замороженной продукции г. Казань (2007 г.)
Холодильная установка на тандем-компрессоре BITZER для камер хранения замороженной продукции холодопроизводительностью 18 кВт (-25°С), воздухоохладитель и конденсатор CROCCO.
Склад хранения продуктов ООО «Уралторгмастер» г. Екатеринбург (2007 г.)
Холодильная установка для камер хранения на базе двух компрессоров BOCK холодопроизводительностью 112 кВт (3°С), воздухоохладитель и конденсатор CROCCO.
Складской логистический комплекс ООО «Холдинговая компания ПСК ПЛЮС» г. Екатеринбург (2007г.)
Два холодильных агрегата на базе винтового компрессора J&E Hall суммарной холодопроизводительностью 352 кВт R22 при температуре кипения - 33°С для холодильного терминала состоящего из трех камер хранения замороженной продукции при температуре - 25°С общим объемом около 36 000м3.
Температура окружающей среды +35°С.

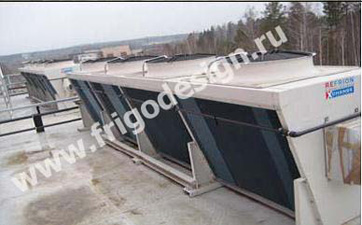

Два выносных V-образных конденсатора Х-CHANGE c адиабатической системой охлаждения воздуха на входе в конденсатор производительностью 325 кВт каждый.
4 вентилятора, расход воздуха около 87 700 m3/ч.
Два выносных воздушных маслоохладителя CROCCO.
Двенадцать промышленных воздухоохладителей CROCCO.
Холодильный агрегат на базе винтового компрессора J&E Hall холодопроизводительностью 67 кВт на R 404A при температуре кипения -42°С для заморозки мяса при температуре в камере -35°С.
Выносной конденсатор воздушного охлаждения CROCCO.
Выносной воздушный маслоохладитель CROCCO.
Промышленные воздухоохладители CROCCO.
Для управления работой всеми холодильными установками и режимами работы камер была поставлена и смонтирована система компьютерного мониторинга и дистанционного управления.
Склад хранения готовой продукции «Нижневартовский колбасный завод, (2006 г.)»

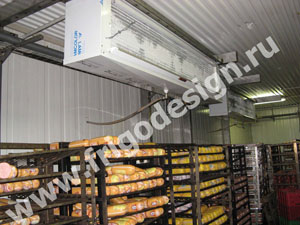

Для колбасного завода изготовлены и поставлены две холодильных установки для камер хранения колбас на поршневых компрессорах BITZER холодопроизводительностью 335кВт (-7°С) и 360 кВт (-2°С). Обе холодильные установки оборудованы системой рекуперации тепла для получения горячей воды для технологических нужд. Воздухоохладители и конденсаторы CROCCO
Складской терминал. Потребительское общество «ВЛАДЫКИНО» г. Москва (2004г.)
Многокомпрессорная холодильная установка на поршневых компрессорах BITZER холодопроизводительностью 110 кВт для низкотемпературных камер хранения продуктов (- 25°С ). Воздухоохладители и конденсаторы CROCCO.
Холодильный склад п. Селятино, Московская обл. (2003 г.)
Две четырехкомпрессорные холодильные установки для камер хранения замороженной продукции холодопроизводительностью 110 кВт (-27°С) и 80 кВт (-25°С), воздухоохладители и конденсаторы CROCCO.
В статье приведен пример модернизации существующей на предприятии климатической термобарокамеры, а также кратко представлены климатические испытательные камеры, изготовленные и сданные в эксплуатацию в последние годы предприятием «ФРИГОТРЕЙД».

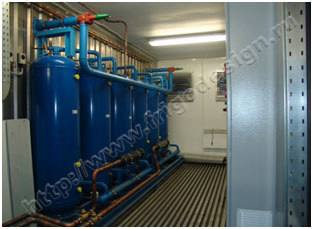

В статье представлена низкотемпературная контейнерная установка с встроенными насосными агрегатами, изготовленная ООО «Фриготрейд» для одного из предприятий Якутии.
