ЗАО «Завод детских мясных консервов «Тихорецкий» группы компаний Danon, г. Тихорецк, Краснодарский край

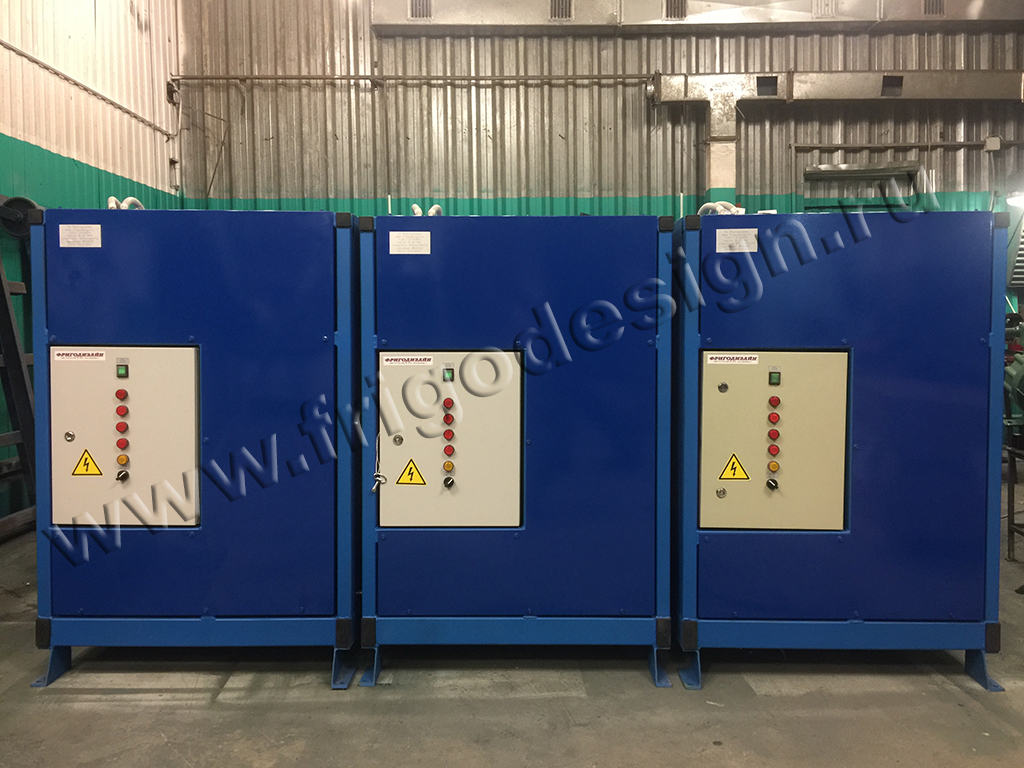

В 2016 г. изготовлено и поставлено оборудование для технического перевооружения данного завода. Для системы кондиционирования одного из цехов на пищевом производстве поставлены на три холодильных агрегатх. Эти агрегаты обеспечили поддержку температуры воздуха в цехе пищевого производства с заданным значением +12°С. В системе кондиционирования производственного цеха использовалось теплообменное оборудование итальянской фирмы CROCCO. Холодильные агрегаты были изготовлены на базе спиральных компрессоров COPELAND
![Система кондиционирования одного из цехов на пищевом производстве Система кондиционирования от Фригодизайн одного из цехов на пищевом производстве](/mount/test-equipment/0259)
Насосные станции для ООО «ФлайтКом», г. Москва (2016г.)
По техническому заданию этой фирмы были изготовлены две насосных станции для комплектации чиллеров системы кондиционирования промышленного здания. Первая насосная станция с водяным контуром, аккумулирующим баком 1500л и двумя насосами (один резервный) с потребляемой электрической мощностью 18,5 кВт каждый (Q = 84 ÷180м³/ч; P= 325кПа). Вторая насосная станция с контуром пропиленгликоля, аккумулирующим баком 2000л и двумя насосами (один резервный) с потребляемой электрической мощностью 22 кВт каждый (Q = 84 ÷ 180м³/ч; P= 325кПа).
![Насосные станции для комплектации чиллеров системы кондиционирования промышленного здания Насосные станции для комплектации чиллеров системы кондиционирования промышленного здания](/mount/conditioning-ventilation/флайком2.jpg)
ОАО ВДНХ. Павильон 57, музейная экспозиция «История России», г. Москва, 2015г.

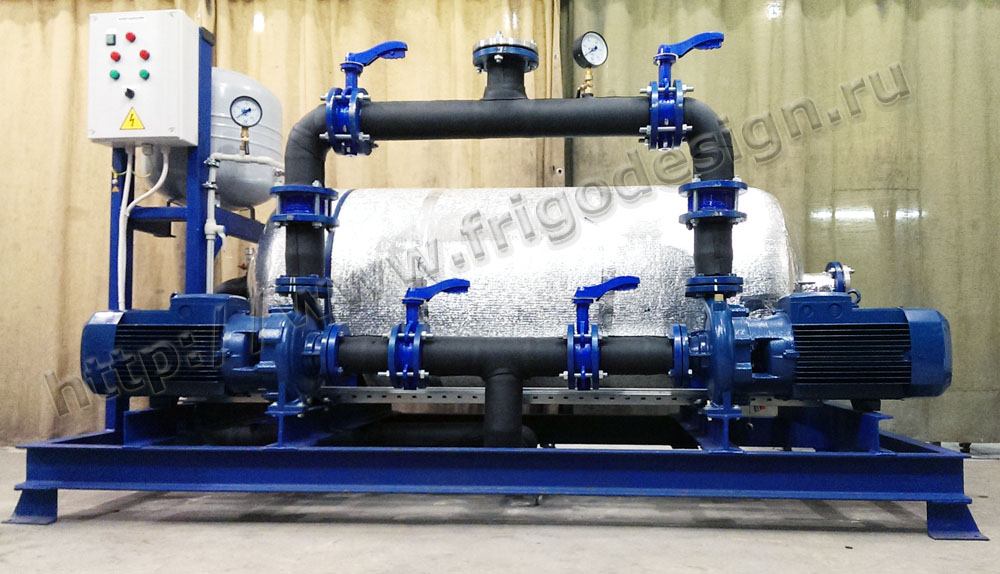

Для данного павильона была изготовлена насосная станция на пропиленгликоле в системе кондиционирования воздуха музейной экспозиции «История России». В составе станции два насоса (один резервный), аккумулирующая емкость на 1000л и расширительный бак на 25л.
Характеристики насоса:
расход пропиленгликоля 35 ÷ 145 м³/ч,
напор насоса 2,3 ÷ 3,7 бар,
потребляемая мощность насоса 11,0кВт,
минимальная температура пропилена -минус 10°С.
ОАО «Московский прожекторный завод», 2015 г.
Компанией Фригодизайн в 2015 г. на Московском прожекторном заводе были проведены следующие работы:
проведены обследование, ремонт и модернизация холодильной машины ФДС-20М испытательной холодильной камеры с заменой устаревшего оборудования на современное;
произведен ремонт и модернизация системы вентиляции камеры тепловых испытаний подвижного состава объемом 439м³, в том числе поставка нового вентиляционного оборудования, проведены монтажные и пусконаладочные работы. Внедрено автоматическое регулирование температуры по заданной программе, реализован вывод данных испытаний на внешний компьютер, программно осуществлена архивация данных испытаний, реализовано построение графиков и таблиц, а также выполнена аттестация;
проведена модернизация системы оборотного водоснабжения с градирней, позволившая значительно сократить потребление воды.
По результатам первичной аттестации на соответствие требованиям ГОСТ РВ 0008-002-2013, проведенной уполномоченной организацией ЗАО «ИТ Тест-прибор», модернизированная испытательная камера признана пригодной для использования при оценке качества оборонной продукции.
![Ремонт и модернизация холодильной машины испытательной холодильной камеры Ремонт и модернизация холодильной машины испытательной холодильной камеры](/mount/test-equipment/мпз.jpg)
Логистический складской комплекс «PNK-Толмачево» Новосибирская область, (2013 г.)
Для данного объекта выполнены проектирование и передача заказчику рабочей и исполнительской документации по следующим системам:
холодоснабжение
приточно-вытяжная вентиляция с охлаждением и обогревом приточного воздуха
автоматизация холодоснабжения, вентиляции и отопления
энергоснабжение оборудования для холодоснабжения и вентиляции.
В соответствии с проектом для склада хранения алкогольной продукции суммарным объемом холодильных камер 32000м³, фирмой Фригодизайн изготовлены и смонтированы система холодоснабжения холодопроизводительностью 220 кВт, а также приточно-вытяжная вентиляция с расходом 3400м³/ч.

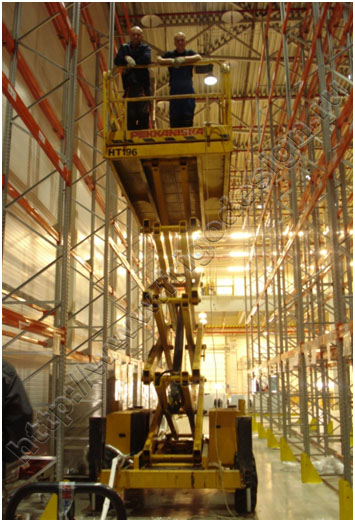

Размещение воздухоохладителей и прокладка воздуховодов, труб и кабелей проведены на высоте 14м.
Две холодильных установки на спиральных компрессорах COPELAND обеспечивают температуру хранения алкогольной продукции на уровне 12…14ºС.
Холодильные установки выполнены в защитном звукоизолированном кожухе.
![Приточно-вытяжная вентиляция с охлаждением и обогревом приточного воздуха Приточно-вытяжная вентиляция с охлаждением и обогревом приточного воздуха](/mount/conditioning-ventilation/т2.jpg)
![Холодильные установки на спиральных компрессорах COPELAND Холодильные установки на спиральных компрессорах COPELAND](/mount/conditioning-ventilation/т3.jpg)
ООО «Дмитровские колбасы» (2012 г.)

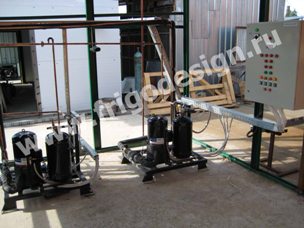

Выполнены работы по изготовлению, монтажу и пуско-наладке холодильных установок для кондиционирования воздуха цеха на компрессорах Copeland суммарной холодопроизводительностью 30 кВт. Воздухоохладители CROCCO с текстильными воздуховодами.
![Приточный блок VTS Clima и конденсаторы CROCCO.](https://www.frigodesign.ru/referens/bitzer/images/80.jpg)
Выполнены работы по изготовлению, монтажу и пуско-наладке холодильной установки на базе компрессора Copeland холодопроизводительностью 26 кВт для охлаждения приточного воздуха и кондиционирования помещения, для чего использовался приточный блок VTS Clima и конденсаторы CROCCO.

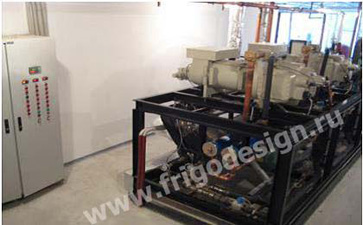

Дворец спорта в г.Тобольске (2009 г.)
Для данного объекта изготовлен энергосберегающий чиллер на винтовом компрессоре J&E Hall для системы кондиционирования дворца спорта г. Тобольск:
- Холодопроизводительность 160 кВт на R407С,
- Температура раствора этиленгликоля на входе в чиллер +12°С,
- Температура раствора этиленгликоля на выходе из чиллера +6°С,
- Температура окружающей среды +35°С,
- Испаритель – двухконтурный кожухотрубный,
- Выносной конденсатор воздушного охлаждения CROCCO,
- Насосный агрегат.
![Изготовлен энергосберегающий чиллер на винтовом компрессоре J&E Hall для системы кондиционирования дворца спорта Изготовлен энергосберегающий чиллер на винтовом компрессоре J&E Hall для системы кондиционирования дворца спорта](/mount/conditioning-ventilation/д1.jpg)
![Насосный агрегат Фригодизайн Насосный агрегат](/mount/conditioning-ventilation/д2.jpg)

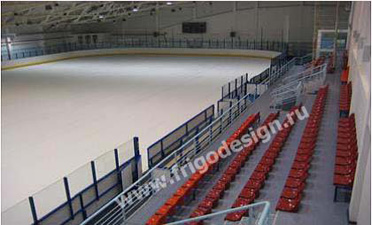

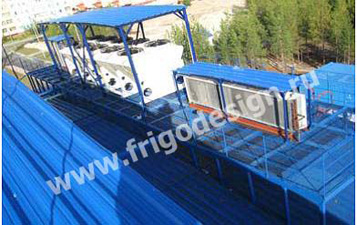

Дворец спорта в г. Покачи Тюменская область (2007 г.)
Для данного объекта изготовлен чиллер на компрессоре Bitzer для системы кондиционирования дворца спорта г. Покачи:
- Холодопроизводительность 94 кВт на R22,
- Температура раствора этиленгликоля на входе в чиллер +12°С,
- Температура раствора этиленгликоля на выходе из чиллера +7°С,
- Температура окружающей среды +30°С,
- Выносной конденсатор воздушного охлаждения CROCCO,
- Испаритель – двухконтурный кожухотрубный,
а также энергосберегающая холодильная машина на двух винтовых компрессорах фирмы J&E Hall для охлаждения ледового поля дворца спорта г. Покачи:
- Холодопроизводительность 556 кВт на R404A,
- Температура окружающей среды +30°С,
- Температура раствора этиленгликоля на входе в чиллер ‑10°С,
- Температура раствора этиленгликоля на выходе из чиллера ‑ 13°С,
- Выносной V-образный конденсатор Х-CHANGE c 10 вентиляторами, производительность 866 кВт, расход воздуха около 253 000 м3/ч,
- Выносной воздушный маслоохладитель CROCCO,
- Испаритель – двухконтурный кожухотрубный,
- Система компьютерного управления и мониторинга
.

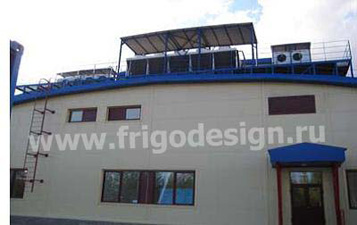

Дворец спорта в г. Оренбурге (2006 г.)
Энергосберегающий чиллер на двух винтовых компрессорах J&E Hall для системы кондиционирования дворца спорта г. Оренбург:
Холодопроизводительность 560 кВт на R407С,
Температура раствора этиленгликоля на входе в чиллер +10°С,
Температура раствора этиленгликоля на выходе из чиллера +5°С,
Температура окружающей среды +35°С,
Два выносных V-образных конденсатора Х-CHANGE c 8 вентиляторами, производительность 650 кВт, расход воздуха около 162 400 м3/ч,
Испаритель – двухконтурный кожухотрубный
Энергосберегающая холодильная машина на двух винтовых компрессорах J&E Hall для охлаждения ледового поля дворца спорта г. Оренбург:
Холодопроизводительность 554 кВт на R404А,
Температура раствора этиленгликоля на входе в чиллер ‑ 11°С,
Температура раствора этиленгликоля на выходе из чиллера ‑ 17°С,
Температура окружающей среды +35°С,
Выносной V-образный конденсатор Х-CHANGE c адиабатической системой охлаждения воздуха на входе в конденсатор.10 вентиляторов, расход воздуха около 254000 м3/ч производительность 1000 кВт,
Выносной воздушный маслоохладитель,
Испаритель – двухконтурный кожухотрубный,
Теплообменник рекуператор тепла.
