Холодильные герметичные спиральные компрессоры

О спиральных компрессорах

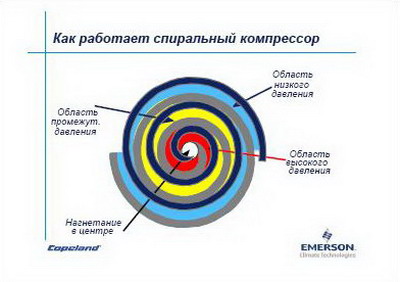

Принцип работы спирального компрессора CopelandВпервые такой простой вид сжатия был запатентован в 1905 году. Подвижная спираль,согласованно двигаясь по отношению к неподвижной спирали, создает между этими спиралями систему из серповидных областей, заполненных газом (см. Рис. 1).

Во время процесса сжатия одна спираль остается неподвижной (зафиксированной), а вторая совершает орбитальные (но не вращательные) движения (орбитальная спираль) вокруг неподвижной спирали. По мере развития такого движения, области между двумя спиралями постепенно проталкиваются к их центру, одновременно сокращаясь в объеме. Когда область достигает центра спирали, газ, который теперь находится под высоким давлением, выталкивается из порта, расположенного в центре. Во время сжатия несколько областей подвергаются сжатию одновременно, что позволяет осуществлять процесс сжатия плавно.

И процесс всасывания (внешняя часть спиралей), и процесс нагнетания (внутренняя часть спиралей) осуществляются непрерывно.

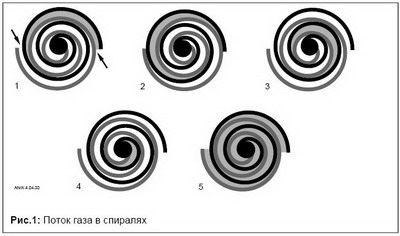

1. Процесс сжатия осуществляется путем взаимодействия орбитальной и неподвижной спиралей. Газ попадает во внешние области, образованные во время одного из орбитальных движений спирали.

2. В процессе прохождения газа в полость спиралей всасывающие области закрываются.

3. Т. к. подвижная спираль продолжает орбитальное движение, газ сжимается в двух постоянно уменьшающихся областях.

4. К тому времени, как газ достигнет центра, создается давление нагнетания.

5. Обычно во время работы все шесть областей, наполненных газом, находятся в различных стадиях сжатия, что позволяет осуществлять процессы всасывания и нагнетания непрерывно.

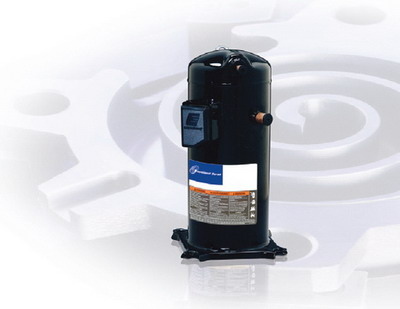

Cпиральный компрессор Copeland Спиральные компрессоры впервые появились на холодильном рынке России и стран СНГ в начале 90-х годов прошлого века. Спиральные компрессоры нашли применение во всех основных системах воздушного кондиционирования, включая сплит и мульти-сплит модели, напольные версии и в чиллерах, руф-топах (крышных кондиционерах) и тепловых насосах. Типичным применением является кондиционирование воздуха в квартирах, на кораблях, фабриках и больших зданиях, также на АТС, в процессах охлаждения и на транспорте. Холодильные спиральные компрессоры широко используются в компрессорно-конденсаторных агрегатах, в системах "выносного холода" супермаркетов, в промышленном холоде и в транспортных установках, включая контейнеры. Границы холодопроизводительности для спиральных компрессоров постоянно расширяются и в настоящее время приближаются к 200 кВт при использовании многокомпрессорной станции.

Данный модельный ряд имеет как стандартный набор свойств компрессоров, так и новые дополнительные функции. Такой набор возможностей не имеет аналогов среди компрессоров других типов. Спиральные компрессоры представлены в диапазоне мощности 2...15 л.с. (по встроенному электрическому /двигателю). К основным особенностям таких компрессоров относятся: широкий рабочий диапазон, эффективность, сравнимая с полугерметичными компрессорами, и превосходство над герметичными моделями при низкотемпературном применении, плавная работа, позволяющая осуществлять постоянное сжатие и уменьшенное количество движущихся частей, высокая надежность, достигаемая с помощью конструкции компрессоров. Преимущество в массогабаритных показателях: спиральные компрессоры Copeland занимают 1/3 опорной поверхности эквивалентной полугерметичной модели компрессора, а их вес составляет 1/4 от ее веса. В спиральных компрессорах движущихся частей меньше, чем в поршневых. Благодаря этому они обладают повышенной надежностью и могут использоваться в более широком рабочем диапазоне. Оптимизированные для работы при низких, средних и высоких температурах кипения серии холодильных спиральных компрессоров все более и более вытесняют поршневые компрессоры. В спиральных компрессорах используются электродвигатели на 50 и 60 Гц. Спиральные компрессоры адаптированы для хладагентов HFC и HCFC, и могут быть заправлены как с минеральным, так и с синтетическим маслом.

Как работает спиральный компрессор CopelandНаиболее часто спиральные компрессоры используются в кондиционировании воздуха, а для работы в низкотемпературной области чаще используются полугерметичные поршневые или винтовые компрессоры. Большинство моделей спиральных компрессоров предназначен для высоких или средних температур кипения.
Однако последние годы начали широко распространятся спиральные компрессоры с возможностью безболезненно впрыскивать жидкий (или парообразный) хладагент непосредственно в спиральные полости приблизительно в середине процесса сжатия. Благодаря этому низкотемпературный спиральный компрессор может спокойно работать при температурах кипения минус 35…минус 40°С (R404A) и при обычных температурах конденсации +30…+50°С. Таким образом, технологический процесс замораживания с использованием низкотемпературного спирального компрессора это реалии сегодняшнего дня. Данная технология уже опробирована и успешно применяется в России и других странах.

Устройство спирального компрессора CopelandНаличие в три раза меньшего количества движущихся частей в сравнении с традиционными полугерметичными поршневыми компрессорами, встроенной системы защиты и механизма согласования спиралей обеспечивает значительную толерантность к попаданию жидкого хладагента, позволяет говорить об отменной надежности этого ряда компрессоров в целом.

Другими важными преимуществами спиральных компрессоров "Копланд"являются работа при низких температурах конденсации, обеспечивающая превосходную годовую эффективность эксплуатации, широкий рабочий диапазон и уменьшение габаритов для лучшей приспособляемости к требуемому применению. Особенно подходящим оборудованием для много испарительных холодильных систем, требующих регулирования холодопроизводительности, являются модели спиральных компрессоров ZBD для средних температур кипения и ZFD с впрыском пара для низких температур кипения.

Цифровой спиральный компрессор "Копланд"обеспечивает плавное регулирование производительности в диапазоне от 10 до 100% при помощи простой механической системы и гарантирует точный контроль давления кипения и температуры при любой нагрузке. Цифровой спиральный компрессор "Копланд" не требует сложного электронного управления и легко интегрируется в холодильную систему. Электродвигатель компрессора всегда работает при постоянной номинальной скорости вращения, что обеспечивает высокую надежность и гарантирует эффективность внутренней системы смазки.


Сравнение с другими типами компрессоров

Низкотемпературные спиральные
компрессоры Copeland
Другие типы компрессоров любых известных
мировых производителей
Высокий коэффициент подачи и
холодильный коэффициент в оптимальной
для данного модельного ряда области
давлений (температур) кипения в сочетании
с обычными давлениями (температурами)
конденсации => при одинаковой
холодопроизводительности потребляемая
мощность ниже
Большинство поршневых герметичных и
полугерметичных (кроме моделей ряда Copeland
Discus), ротационных, винтовых и центробежных
компрессоров имеют худшие показатели ввиду
одного или нескольких нижеприведенных факторов:
«мертвый» объем, потери в клапанах, большие
внутренние тепловые потери, высокий КПД только в
относительно узкой области степеней сжатия и т.п.
=> при одинаковой холодопроизводительности
потребляемая мощность выше
Возможность применения одной модели в
широком диапазоне температур кипения от
минус 40oC до +7oC (для R22 или R404A) =>
для различных прикладных задач
требуется только один тип модели
(низкотемпературный!) => оптимизация
складских запасов: меньше моделей -
меньше запчастей
Большинство других типов компрессоров имеют
четкое деление на низко- и среднетемпературные
модели => для различных задач требуется
несколько разных типов моделей (2 или даже 3
типа!) => складские запасы слишком велики -
требуется больше запчастей
Относительно большая мощность привода
исключается перегрев электродвигателя при
выходе на режим. Выше надежность.
Нет необходимости защищать двигатель
низкотемпературного компрессора при
работе при высоких давлениях
(температурах) кипения => не требуется
ТРВ с функцией MOP => технологические
задачи решаются гораздо быстрее за
счет быстрого наполнения испарителя в
период пуска компрессора и выхода на
безопасный режим работы (например,
заморозка продукта пройдет намного
быстрее; готовый продукт будет более
качественным)
В связи с относительно низкой мощностью привода
низкотемпературных поршневых компрессоров
требуется искусственное ограничение
максимального давления (температуры) кипения,
которое обычно реализуется с помощью ТРВ с
функцией MOP => требуется ТРВ с функцией
MOP => в связи с малой подачей хладагента в
испаритель до момента достижения предельно
максимального давления кипения (индивидуально
для каждого компрессора) холодильная
(морозильная) установка выходит на заданный
режим очень медленно => потери качества
замороженной продукции в связи с нарушением
скорости заморозки
Пусковой ток практически не отличается от
рабочего (компрессор пускается полностью
внутренне механически разгруженным) =>
пусковая нагрузка на электросеть
минимальна => контакторы компрессора
могут иметь меньшую мощность, а
защитный электроавтомат должен быть (!)
менее мощным.
Экономия электроэнергии при пуске.
Другие типы компрессоров имеют повышенный
либо очень высокий пусковой ток даже при
применении устройств механической разгрузки =>
высокая пусковая нагрузка на электросеть =>
неблагоприятное влияние на соседних
электропотребителей; требуется более мощная
электроустановочная аппаратура
Повышенное потребление электроэнергии при пуске.
Спиральный компрессор Copeland имеет
один из лучших показателей по степени
уноса масла в систему – одно из самых
низких значений => во многих прикладных
случаях применение маслоотделителя и
других сложных компонентов системы
смазки не требуется
Унос масла в большинстве поршневых
компрессоров (кроме моделей с вентилирующим
клапаном в картере, например, для Copeland –
модельные ряды Discus или S-серия) выше, а у
винтовых в несколько раз выше => дополнительно
обязательно требуются дорогостоящие
компоненты системы возврата масла (а иногда и
охлаждения), система управления установкой
усложняется, а ее надежность снижается
Возможность временной работы в условиях
прерывистого (обедненного) возврата масла благодаря
тефлоновым подшипникам скольжения =>
высокий рабочий ресурс даже в тяжелых
условиях эксплуатации (например,
пониженная вязкость вследствие высокой
температуры масла либо большого
количества растворенного хладагента;
прерывистый (порционный) возврат
масла в компрессор)
Почти все другие компрессоры в мире (кроме
модельных рядов Discus или S-серии у Copeland), в
которых применяются подшипники скольжения,
имеют бронзовое либо подобное покрытие
(баббиты и т.п.) в парах трения => при
ненадлежащих условиях смазки повышенный
износ пар трения => быстрый выход из строя
компрессора
Высокий коэффициент подачи на
протяжении всего срока службы
вследствие свободного,
самоподстраивающегося уплотнения между
спиралями – радиальное согласование =>
неизменная холодопроизводительность
У большинства типов компрессоров коэффициент
подачи снижается по мере эксплуатации
компрессора по причине износа сопрягаемых
деталей в полостях сжатия => пониженная
холодопроизводительность в конце
нормативного срока эксплуатации
Повышенная устойчивость к «влажному
ходу» благодаря радиальному
согласованию
Низкая устойчивость к «влажному ходу» у всех
типов компрессоров (включая спиральные
модели, где отсутствует радиальное согласование),
кроме винтовых компрессоров
Высокая устойчивость к механическим
загрязнениям благодаря радиальному
согласованию
Попадание механических частиц в зону сжатия
практически всегда приводит к выходу из строя
любых типов компрессоров, включая спиральные
модели без радиального согласования


Сравнение с другими видами спиральных компрессоров

Спиральные компрессоры Copeland Другие спиральные компрессоры
Имеется наиболее полная линейка
спиральных компрессоров, включая
низкотемпературные модели до минус 40
oC кипения:
* кондиционирование (R22, R134a, R407C) ZR
* кондиционирование (R410A) ZP
* высокотемпературные тепловые насосы ZH
* высоко- и среднетемпературное охлаждение /
чиллеры ZB
* среднетемпературное охлаждение ZS
* низкотемпературное охлаждение ZF
* сверхнизкотемпературное (криогенное) охлаждение
ZC
* горизонтальные модели:
• ZBH – высоко- и среднетемпературное
охлаждение
• ZSH – среднетемпературное охлаждение
• ZFH – низкотемпературное охлаждение
* модели со ступечатым и бесступенчатым
регулированием производительности
Большинство из фирм, выпускающих спиральные
компрессоры, имеют в своем арсенале лишь
модели для кондиционирования (в крайнем
случае, для среднетемпературного холода), т.к.
низкотемпературные модели слишком сложны и
требуют радикального изменения внутренней
конструкции
Имеется внутренняя механическая
защита спиралей от перегрузки:
• средне- и температурные модели ZS и ZF –
при превышении соотношения давлений
нагнетания/всасывания 20:1
• высоко- и среднетемпературные модели ZR и
ZB – при превышении соотношения давлений
нагнетания/всасывания 10:1
благодаря осевому согласованию
У большинства производителей механическая
защита самих спиралей от перегрузок
отсутствует (отсутствует осевое согласование) =>
возможно разрушение спиралей при перегрузке

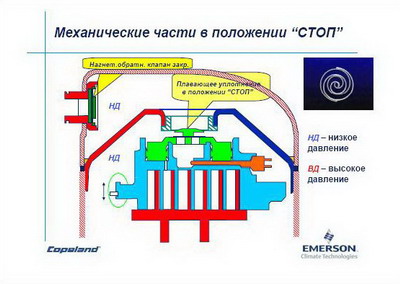

При пуске спирали не касаются друг друга
своими боковыми поверхностями
(благодаря осевому согласованию) => разгруженный пуск => повышенный
моторесурс и пониженное
энергопотребление
Большинство спиральных компрессоров имеют
конструкцию с жестко фиксированной траекторией
движения вращающейся спирали (отсутствует осевое согласование) => пуск под нагрузкой =>
повышенное энергопотребление
Прямой контакт между спиралями в
торцевом направлении без применения
торцевых прокладок => высокий ресурс и
возможность работы при высоких
степенях сжатия
Многие производители применяют торцевые
прокладки для обеспечения надлежащего
уплотнения => пониженный срок службы и
трудности в работе с большими перепадами
давления (низкотемпературныне режимы)


Спиральные компрессоры Copeland Digital Scroll™

Спиральный цифровой компрессор Copeland Digital Scroll™ Конструкция компрессоров "Копланд" Digital Scroll™ базируется на уникальной технологии согласования спирального блока Copeland Compliance™. Управление производительностью достигается путем разведения спиралей в осевом направлении на небольшой период времени. Это простой и надежный механический способ для плавного регулирования производительности, прецизионного поддержания температуры и повышения эффективности системы.

Спиральный компрессор Copeland Digital Scroll™ является решением, которое можно интегрировать в существующую систему. Это происходит быстро и легко, поскольку не требуется других компонентов. Чтобы сделать процесс внедрения более простым, Dixell и Alco разработали совместно c Copeland два контроллера для управления компрессорами Copeland Digital Scroll ™.

Спиральный компрессор "Копланд" Digital Scroll™ предлагает самый широкий диапазон регулирования производительности в промышленности и позволяет плавно менять производительность от 10% до 100% без изменения рабочего диапазона по сравнению со стандартным компрессором Copeland Scroll™. В результате, давление всасывания и температура поддерживаются очень точно, и цикличность компрессора сведена к минимуму. Это гарантирует оптимальную эффективность системы и долгий срок службы оборудования и компонентов.

Возможность использования спиральных компрессоров Copeland Digital Scroll ™ при температуре конденсации до 10°C также гарантирует лучшие показатели сезонной эффективности на рынке компрессоров. Скорость хладагента в системах с компрессорами Copeland Digital Scroll™ идентична стандартным компрессорам, даже при низкой производительности.

Спиральный компрессор Copeland Digital Scroll™ работает на полной скорости все время, никогда не уменьшая возврат масла в компрессор. Компрессор Digital Scroll™ обеспечивает аналогичный высокий уровень надежности, как и системы со стандартными компрессорами. Электродвигатель компрессора не перегревается и не возникает резонансных колебаний в процессе работы, как это часто бывает в системах с инвертором.

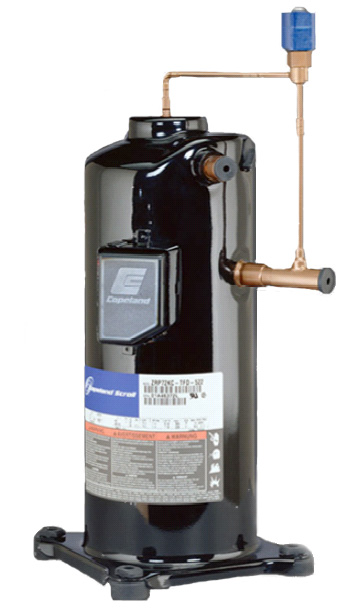

Высокоэффективные спиральные компрессоры Copeland ZF EVI

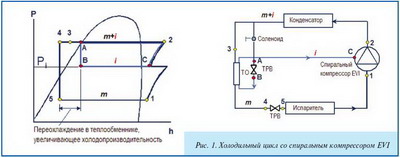

Принцип работы спирального компрессора Copeland EVI

Copeland Scroll TM предлагает наиболее эффективное решение для низкотемпературного применения в супермаркетах. Три года назад, приступив к производству спиральных компрессоров серии ZB, предназначенной для холодильной техники, работающей в диапазоне средних температур кипения, Copeland начал выпуск второго поколения спиральных компрессоров. Сегодня это поколение пополнилось новой серией высокоэффективных спиральных компрессоров, которые несомненно окажут значительное влияние на последующее развитие холодильных систем. Новый спиральный компрессор ZF EVI, специально разработанный и оптимизированный для максимального использования преимуществ технологии переохлаждения жидкости и впрыска пара, является ключевым компонентом для проектирования высокоэффективных низкотемпературных центральных станций холодоснабжения.

Спиральные компрессоры ZF EVI характеризуются более высокими значениями холодопроизводительности и холодильного коэффициента (COP) по сравнению с имеющимися на рынке моделями, что обеспечивает дополнительные преимущества при эксплуатации и делает этот компрессор наиболее предпочтительным решением для систем хранения пищевых продуктов.В данной статье описана концепция спирального компрессора EVI, даны его основные характеристики и прикладные аспекты использования в холодильных системах. Впрыск пара. Холодильный цикл со спиральным компрессором EVI подобен двухступенчатому циклу с промежуточным охлаждением, но с использованием одного единственного компрессора (см.рис.1). Данная концепция является намного более простой и исключает дополнительные потери, существующие в обычной системе с двумя ступенями сжатия. Принцип действия ступени высокого давления заключается в отборе части сконденсировавшейся жидкости и её последующем испарении после расширительного вентиля в теплообменнике-переохладителе (экономайзере) противоточного типа. Далее перегретый пар поступает через промежуточные порты впрыска в полости спирального блока.

Дополнительное переохлаждение увеличивает холодопроизводительность испарителя, понижая энтальпию хладагента на входе, при неизменном массовом расходе. Необходимый для впрыска дополнительный массовый расход зависит от места расположения порта и создает дополнительную нагрузку, что немного увеличивает энергопотребление спирального компрессора. Поэтому конструкция порта впрыска была оптимизирована таким образом, чтобы обеспечить максимальное увеличение производительности при минимальном росте энергопотребления компрессора. Хорошо известно, что эффективность цикла двухступенчатого сжатия выше, чем одноступенчатого (при равной объемной производительности).

Прирост холодопроизводительности компрессора достигается за счет более глубокого переохлаждения жидкости в экономайзере при незначительном увеличении энергопотребления на сжатие малой порции газа от промежуточного давления до давления нагнетания. Межступенчатое охлаждение паром уменьшает температуру нагнетания, обеспечивая работу спирального компрессора при большем соотношении давлений. Ранее впрыск пара традиционно применялся только в крупных коммерческих винтовых и многоступенчатых центробежных компрессорах (но не в небольших герметичных). Сегодня Copeland представляет новый компрессор с впрыском пара, входящий в семейство спиральных. Он специально разработан для низкотемпературного применения и обеспечивает уровень эффективности, сопоставимый с КПД полугерметичного компрессора Copeland серии Discus, который за последние годы был признан самым эффективным в мире среди компрессоров всех типов.
