Контроллеры для грузовиков-рефрижераторов XW360K и XW370K

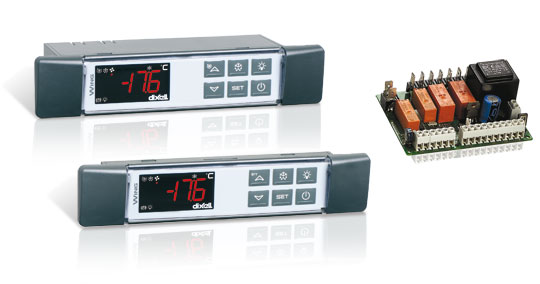

Контроллеры XW360K и XW370K

Контроллеры для грузовиков-рефрижераторов XW360K и XW370K


Контроллеры серии XW300K – это холодильные контроллеры, которые предназначены для применения в автомобилях-рефрижераторах. Модель XW360K подходит для систем с одной камерой, которая может быть либо низкотемпературной, либо с нормальной температурой, в то время как XW370K предназначен для систем с двумя камерами (1-я - c низкой температурой, а 2-я - с нормальной температурой). При использовании с двумя камерами, один из выходов предназначен для открытия заслонки между двумя камерами и для включения вентилятора, что позволяет холодному воздуху перетекать из низкотемпературной камеры (-18°C) в камеру с нормальной температурой (+2°C). В силовом модуле присутствуют все реле и соединения, а с помощью клавиатуры (6 кнопок) можно управлять всеми функциями и настройками. Соединение силового модуля и клавиатуры выполняется с помощью 2-проводного кабеля длиной до 30 метров. Регулирование выполняется в соответствии с температурой, измеренной датчиком термостата с положительным дифференциалом от уставки: если температура повышается и достигает уставки плюс дифференциал, то запускается компрессор и затем он выключается, когда температура снова достигнет значения уставки. Контроллер для автомобилей-рефрижераторов XW370K поддерживает температуру путем активации выходов компрессора (когда температура выше заданного уровня) и нагревателя (когда температура ниже заданного уровня). Когда присутствует датчик камеры с Норм.Темп., измеренная им температура используется для контроля температуры камеры с Норм.Темп. путем открытия заслонки между этой камерой и низкотемпературной камерой. С помощью параметра “tdF” доступны три режима оттайки: оттайка с электрическим нагревателем, оттайка горячим газом или термостатическая оттайка. Интервал между оттайками контролируется параметром “EdF”: (EdF = in) оттайка выполняется каждый промежуток времени “IdF”, (EdF = Sd) интервал “IdF” вычисляется по алгоритму Умной Оттайки / Smart Defrost (только когда компрессор ВКЛ и температура испарителя больше, чем параметр “SdF”), (EdF = odd) этот тип оттайки (оттайка по требованию) работает согласно вычислений специального алгоритма, который определяет на самом ли деле испаритель покрыт льдом или нет. Чтобы воспользоваться этой функцией необходимо присутствие дополнительного датчика (параметр P3P = Y). “Оттайка по требованию” работает, когда температура, измеренная контрольным датчиком (Дополнительный датчик, который измеряет температуру на выходе испарителя) равна или ниже температуры, которая получается как разница “Эталонной температуры /Reference temperature” и значения параметра “idH”. Эталонная температура определяется в конце предыдущей оттайки или при включении контроллера в соответствии с настройкой параметра “idc”. Перед запуском оттайки по требованию вентилятор должен работать хотя бы в течение времени, заданного в параметре “iFt”. По окончании оттайки время стекания капель контролируется с помощью параметра “Fdt”.

                                     КОНТРОЛЛЕРОВ В К-ФОРМАТЕ

Т630

Т630

Клавиатура DIXELL для контроллеров в К-формате
