Полугерметичный одноступенчатый поршневой фреоновый холодильный компрессор Bock HG44e/770-4 S
Технические данные компрессора BOCK HGX44e/770-4 S
|
Число цилиндров / Ø цилиндра / ход поршня
|
4 / 70 mm / 50 mm
|
|
Объемная подача 50/60Гц (1450/1740 ¹/мин)
|
67,00 / 80,40 m³/h
|
|
Напряжение питания 1)
|
380-420V Y/YY -3- 50Hz PW
|
|
|
440-480V Y/YY -3- 60Hz PW
|
|
Соотношение обмоток ЭД
|
70% / 30%
|
|
Макс. рабочий ток 2)
|
35,0 A
|
|
Макс. потребляемая мощность 2)
|
21,4 kW
|
|
Пусковой ток (с блокированным ротором) 2)
|
133,0 / 171,0 A
|
|
Защита электродвигателя
|
INT69 G
|
|
Класс защиты: клем. коробка
|
IP 65
|
|
Вес
|
168 kg
|
|
Макс. допустимое давление (LP/HP) 3)
|
19 / 28 bar
|
|
Присоединение линии всасывания SV
|
42 mm - 1 5/8 "
|
|
Присоединение линии нагнетания DV
|
28 mm - 1 1/8 "
|
|
Смазка
|
Масляный насос
|
|
Тип масла для R134a, R404A, R407C/F, R507
|
FUCHS Reniso Triton SE 55
|
|
Тип масла для R22
|
FUCHS Reniso SP 46
|
|
Заправка масла
|
2,3 Ltr.
|
|
Подогреватель масла в картере
|
230 V - 1 - 50/60 Hz, 160 W
|
|
Габаритные размеры длина / ширина / высота
|
695 / 360 / 385 mm
|
|
1)
|
Допуск (± 10%) относительно среднего значения диапазонов напряжения. Другие напряжения и ток по запросу
Все данные основаны на среднеквадратичном значании напряжения
PW = раздельные обмотки, электродвигатель с раздельным пуском обмоток
(не требуется разгрузка пуска)
Варианты подключений Y/D по запросу
|
|
2)
|
- Значение макс. потребляемой мощности действительно для исправной питаюещей сети.
- Учитывайте макс. рабочий ток и макс. потребляемую мощность для подбора контакторов, кабелей и автоматов защиты. Автоматы защиты: категория применения AC3.
- При работе с EFC (возможно с опредленными моделями компрессоров) значения макс. потребляемой мощности и макс. потребляемого тока могут быть выше.
|
|
3)
|
LP = низкое давление
HP = высокое давление
|
|
Объём поставки
|
Полугерметичный 4-х цилиндровый поршневой компрессор с электродвигателем
Единый корпус
|
|
Mасляный насос
|
|
Защита обмоток электродвигателя PTC датчиками, подключенными к блоку INT69 G
|
|
Возможность подключения регуляторов уровня масла ESK, AC+R или CARLY
|
|
Возможность подключения регуляторов уровня масла Traxoil 1)
|
|
Возможность подключения дифференциального реле контроля смазки MP54
|
Заправка масла:
HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 56
|
|
Смотровое стекло
|
|
Декомпрессионный клапан
|
|
Всасывающий и нагнетательный клапаны
|
|
Заправка инертным газом
|
|
4 виброопоры в упаковке
|
|
Аксессуары
|
|
Разгрузка пуска с помощью плавного пуска ESS (Electronic Soft Start), 400В - 3ф - 50/60Гц, IP20 (клеммы IP00) для установки в щите управления 2)
|
Регулятор производительности 230В - 1ф - 50/60Гц, IP65
ступени производительности 50%
|
|
Крышка цилиндров подготовлена для регулятора производительности
|
|
ТЭН подогрева 230В - 1ф - 50/60Вт, 160 Вт
|
|
Дифференциальное реле контроля смазки MP54 230В - 1ф - 50/60Гц, IP21 2)
|
|
Дифференциальное реле контроля смазки DELTA-P II 220-240В - 1ф - 50/60 Hz 3)
|
|
Фланец подготовлен для подключение дифференциального реле контроля смазки DELTA-P II
|
|
Масляный сервисный вентиль
|
|
Защитный термостат на компрессор 2x возможно
|
|
Датчик температуры масла 2)
|
|
INT69 G Diagnose 115-230В AC, 50/60Гц, IP00 (вместо INT69 G)
|
|
DP-Modbus Gateway 115-230В AC, 50/60Гц, IP00 вкл. кабель для подключения 2)
|
|
USB кабель для подключения к INT69 G Diagnose 2)
|
|
Modbus-LAN Gateway 230В AC, 50/60Гц, IP00 2)
|
|
Присоедиение нагнетального и всасывающего клапанов под сварку (по запросу)
|
|
Промежуточный фланец для установки нагнетательного клапана в направлении влево или вправо относительно оси коленвала
|
Дополнительный вентилятор обдува
230 V AC - 1 - 50 Hz, 97 W, IP44
230 V AC - 1 - 60 Hz, 128 W 2)
|
|
Электродвигатель другого напряжения и частоты (по запросу)
|
|
1)
|
Возможно только с использованием дополнительного адаптера
|
|
2)
|
В отдельная упаковке
|
|
3)
|
Комплект вспомогательного оборудования (вворачиваемая деталь установлена)
|

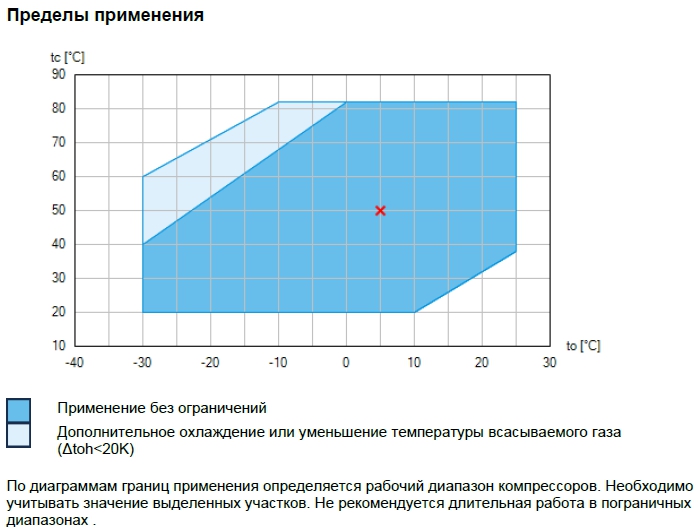

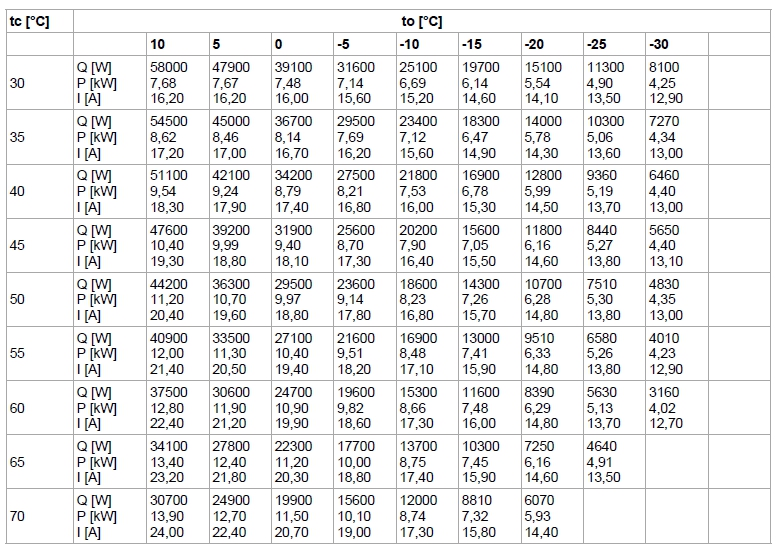

Эксплуатационные характеристики хладагент R134a
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 3,50 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 13,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 36,30 kW
Холодопроизв. испарителя 36,30 kW
Потребляемая мощность 10,70 kW
Потребляемый ток (400 V) 19,60 A
Коэффициент (СОР/EER) 3,39
Производительность конденсатора 47,00 kW
Массовый расход 0,254 kg/s
Температура в конце сжатия 78,4 °C 1)
Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы.
Примечания
1) Температура в конце сжатия является расчетным значением. Дополнительное охлаждение и тепловыделения здесь не учитываются. Возможны отклонения (особенно это касается режима шоковой заморозки) в сравнении с реально измеренными значениями.
to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

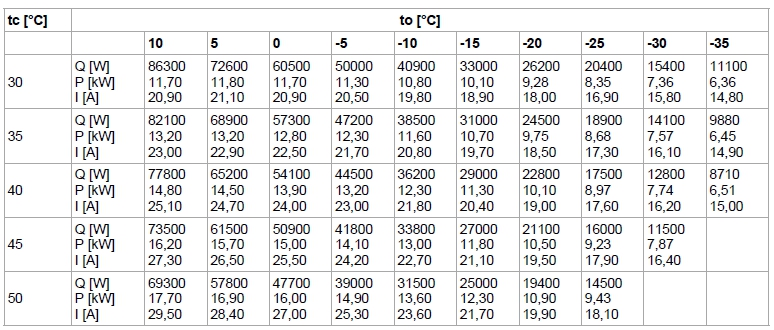

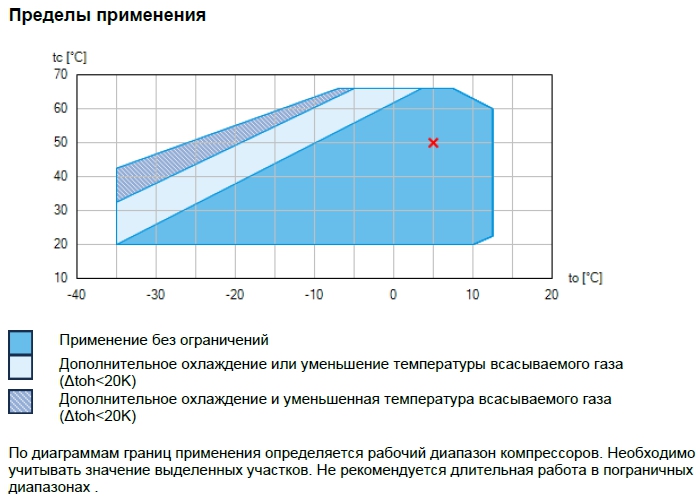

Эксплуатационные характеристики хладагент R22
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 5,84 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,42 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 57,80 kW
Холодопроизв. испарителя 57,80 kW
Потребляемая мощность 16,90 kW
Потребляемый ток (400 V) 28,40 A
Коэффициент (СОР/EER) 3,40
Производительность конденсатора 74,70 kW
Массовый расход 0,371 kg/s
Температура в конце сжатия 98,8 °C 1)
Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы.
Примечания
1) Температура в конце сжатия является расчетным значением. Дополнительное охлаждение и тепловыделения здесь не учитываются. Возможны отклонения (особенно это касается режима шоковой заморозки) в сравнении с реально измеренными значениями.
to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

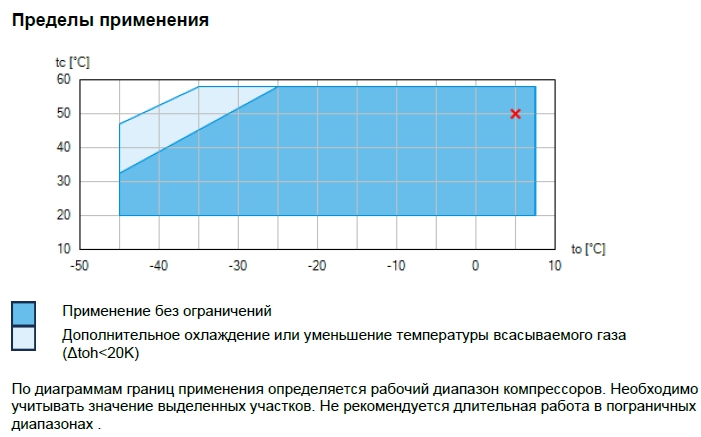

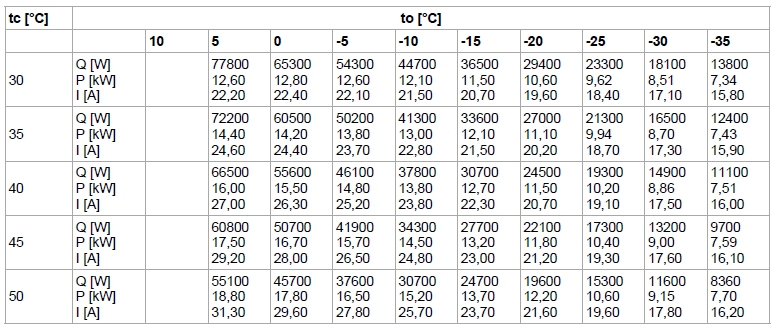

Эксплуатационные характеристики хладагент R404A, R507
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 7,06 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,98 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 55,10 kW
Холодопроизв. испарителя 55,10 kW
Потребляемая мощность 18,80 kW
Потребляемый ток (400 V) 31,30 A
Коэффициент (СОР/EER) 2,92
Производительность конденсатора 73,90 kW
Массовый расход 0,519 kg/s
Температура в конце сжатия 76,5 °C 1)
Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы.
Примечания
1) Температура в конце сжатия является расчетным значением. Дополнительное охлаждение и тепловыделения здесь не учитываются. Возможны отклонения (особенно это касается режима шоковой заморозки) в сравнении с реально измеренными значениями.
to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

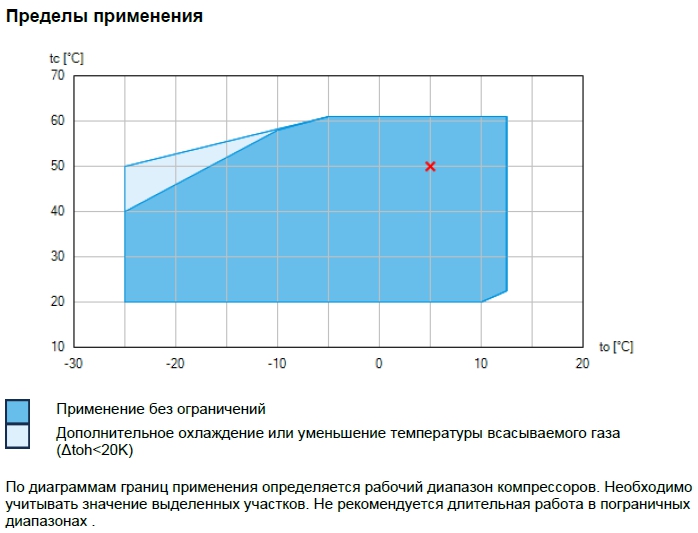

Эксплуатационные характеристики хладагент R407C
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 5,47 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 19,85 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 52,40 kW
Холодопроизв. испарителя 52,40 kW
Потребляемая мощность 16,20 kW
Потребляемый ток (400 V) 27,20 A
Коэффициент (СОР/EER) 3,23
Производительность конденсатора 68,70 kW
Массовый расход 0,335 kg/s
Температура в конце сжатия 89,1 °C 1)
Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы.
Примечания
1) Температура в конце сжатия является расчетным значением. Дополнительное охлаждение и тепловыделения здесь не учитываются. Возможны отклонения (особенно это касается режима шоковой заморозки) в сравнении с реально измеренными значениями.
to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

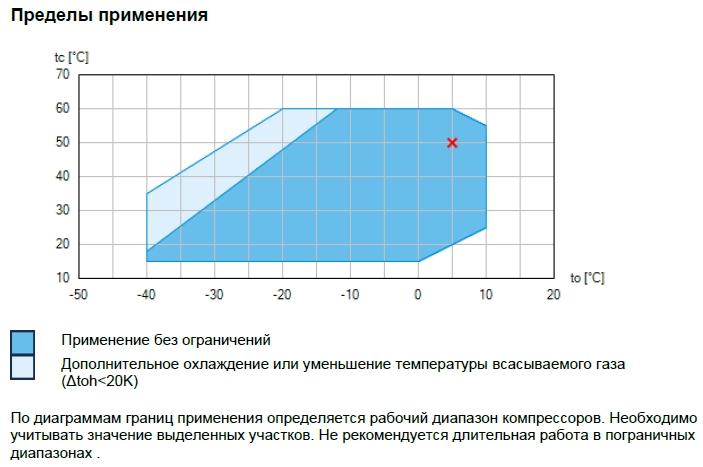

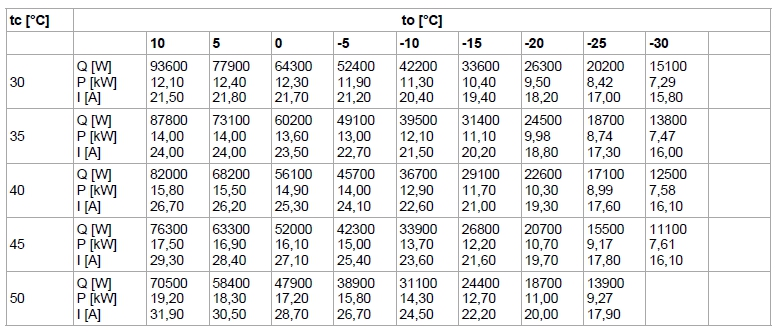

Эксплуатационные характеристики хладагент R407F
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 6,17 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 22,17 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 58,40 kW
Холодопроизв. испарителя 58,40 kW
Потребляемая мощность 18,30 kW
Потребляемый ток (400 V) 30,50 A
Коэффициент (СОР/EER) 3,18
Производительность конденсатора 76,80 kW
Массовый расход 0,363 kg/s
Температура в конце сжатия 90,3 °C 1)
Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы.
Примечания
1) Температура в конце сжатия является расчетным значением. Дополнительное охлаждение и тепловыделения здесь не учитываются. Возможны отклонения (особенно это касается режима шоковой
заморозки) в сравнении с реально измеренными значениями.
to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

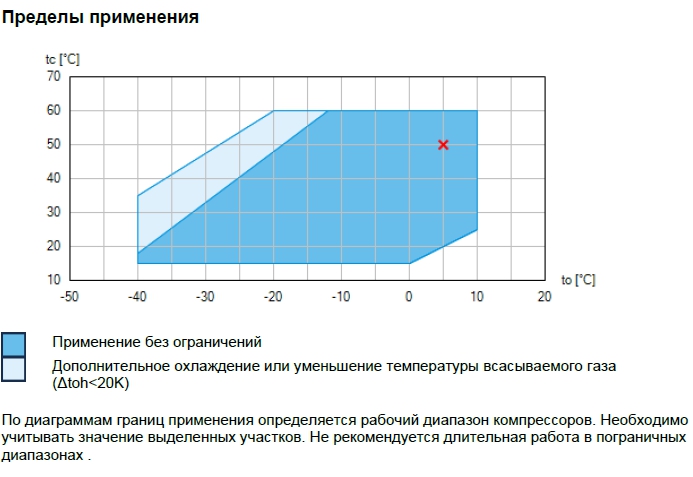

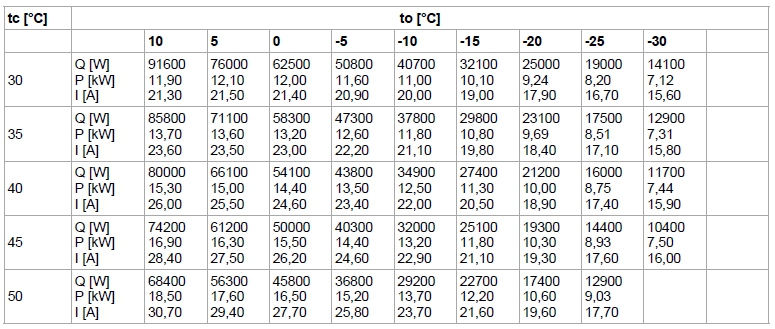

Эксплуатационные характеристики хладагент R407А
Применение: Охлаждение и кондиционирование
Напряжение питания 50 Hz, 400 V
Частота сети 50 Hz
Температура кипения 5,0 °C
Давление кипения (абс.) 5,90 bar
Температура конденсации 50,0 °C
Давление конденсации (абс.) 21,11 bar
Температура всас. газа 20 °C
Переохлаждение (вне конденсатора) 0 K
Полезный перегрев 100%
Холодопроизв. компрессора 56,30 kW
Холодопроизв. испарителя 56,30 kW
Потребляемая мощность 17,60 kW
Потребляемый ток (400 V) 29,40 A
Коэффициент (СОР/EER) 3,19
Производительность конденсатора 73,90 kW
Массовый расход 0,394 kg/s
Температура в конце сжатия 86,2 °C 1)
Предварительные рабочие характеристики. Температуры кипения и конденсации основаны на значениях точек росы.
Примечания
1) Температура в конце сжатия является расчетным значением. Дополнительное охлаждение и тепловыделения здесь не учитываются. Возможны отклонения (особенно это касается режима шоковой заморозки) в сравнении с реально измеренными значениями.
to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток
Чертёж с размерами, вид с размерами и подключениями компрессора BOCK HGX44e/770-4 S
|
Размеры и подключения
|
|
SV
|
Запорный клапан на всасывании, труба ø 1)
|
42 mm - 1 5/8 "
|
|
DV
|
Запорный клапан на нагнетании, труба ø 1)
|
28 mm - 1 1/8 "
|
|
A
|
Подключение на всывании, неблокируемое
|
1/8 " NPTF
|
|
A1
|
Подключение на всывании, блокируемое
|
7/16 " UNF
|
|
A2
|
Подключение на всывании, неблокируемое
|
1/8 " NPTF
|
|
B
|
Подключение на нагнетании, неблокируемое
|
1/8 " NPTF
|
|
B1
|
Подключение на нагнетании, блокируемое
|
7/16 " UNF
|
|
D
|
Подключение реле контроля масла LP
|
7/16 " UNF
|
|
D1
|
Возврат масла из маслоотделителя
|
1/4 " NPTF
|
|
E
|
Подключение манометра для измерения давления масла
|
1/8 " NPTF
|
|
F
|
Слив масла
|
1/4 " NPTF
|
|
H
|
Пробка для заливки масла
|
M 22 x 1.5
|
|
J
|
Подогреватель масла в картере
|
Ø 15 mm
|
|
K
|
Смотровое стекло
|
3 x M 6
|
|
L
|
Подключение защитного термостата на нагнетании
|
1/8 " NPTF
|
|
O
|
Подключение регулятора уровня масла
|
3 x M 6
|
|
Q
|
Подключение датчика температуры масла
|
1/8" NPTF
|
|
1)
|
Присоединение под пайку
|
